Manuel d'installation 7

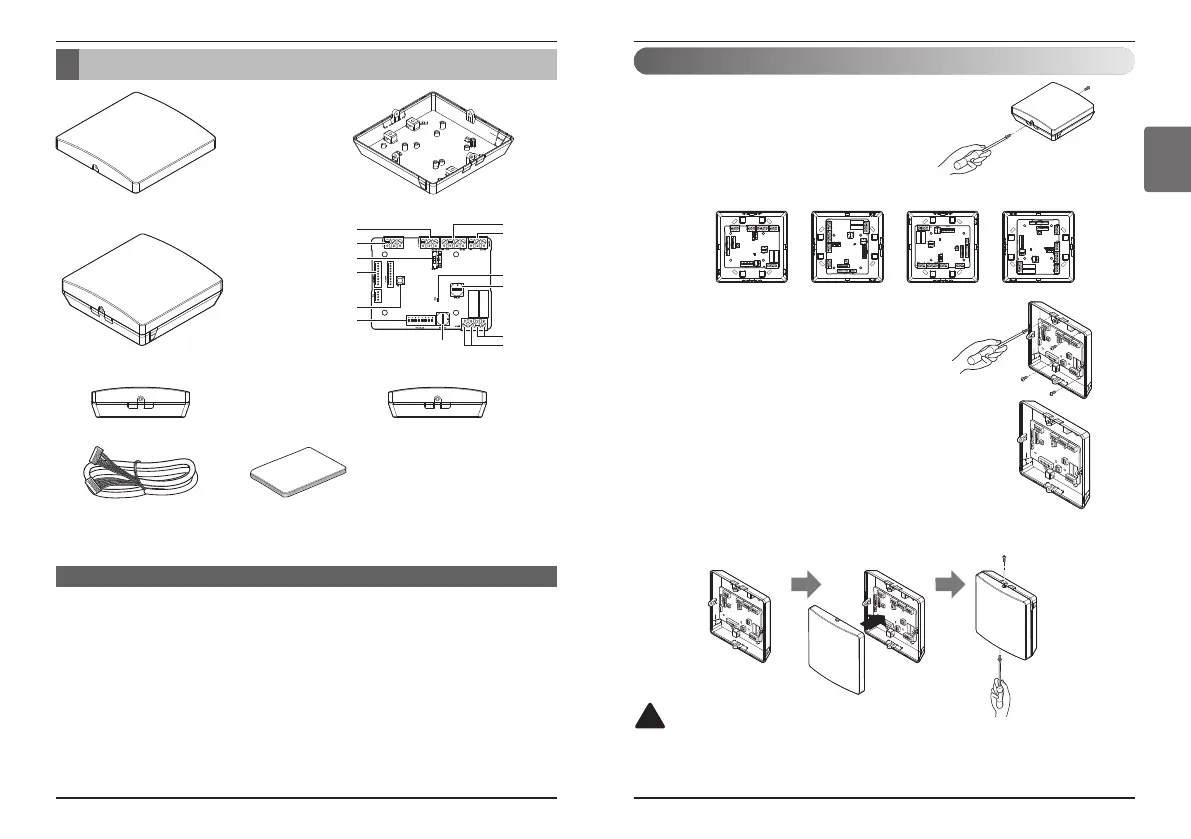

Description des composantsDescription des composants
6 Contact sec pour thermostat
FRANÇAIS
1. CN_INDOOR : Connecteur pour unité intérieure
2. VS_SW : Commutateur permettant de sélectionner la tension non pondérée ou l'absence de tension
pour un signal de contact d’entrée
3. CN_OUT (O1,O2) : Borne de sortie pour indiquer si l’unité intérieure est en fonctionnement (contact relais)
4. CN_OUT (E3,E4) : Borne de sortie pour indiquer s’il y a une erreur avec l’unité intérieure (contact relais)
5. TEMP_SW : Commutateur de réglage de la température désirée de l’unité intérieure
6. OPER_SW : Commutateur de sélection d’utilisation de la fonction définie de contact sec
7. CN_OPER : Borne d'entrée pour la thermo et le signal de fonctionnement
8. CN_MODE : Borne d’entrée du signal Mode
9. CN_WIND : Borne d’entrée du signal Wind
10. LD01 : DEL d’affichage de l’état du module de contact sec
11. RST_SW : Commutateur de réinitialisation
12. CN_AI : Borne d’entrée pour entrée universelle
13. SETTING_SW : Commutateur pour sélectionner l’entrée universelle
CONTACT SEC POUR THERMOSTAT
PCB
Capot avant Capot arrière
ISO
Côté Côté
Câble (x 1)
(pour le raccordement
de l'unité intérieure)
Manuel d'installation
3
6
10
1
13
5
8
9
7
12
2
11
4
Description des composants
* Autres:
Vis x 4 (pour l'installation)
1) Dévissez et enlevez les deux vis qui maintiennent le boîtier.
2) Positionnez le boîtier arrière dans la direction du connecteur pour faciliter la mise en place du
câble.
3) Vissez le boîtier arrière sur la surface d'installation à
l'aide des vis fournies.
4) Coupez les barrettes du boîtier arrière (de n'importe quel côté)
en fonction de la taille et de la direction du connecteur.
5) Reliez les fils de raccordement conformément aux instructions.
(Reportez-vous à la section relative au réglage et à l'utilisation.)
6) Réglez le commutateur conformément à la méthode précisée. (Reportez-vous à la section relative
au réglage et à l'utilisation.)
7) Serrez les vis de fixation sur le dessus et le dessous du boîtier.
ATTENTION
1. Installez le produit sur une surface plane et vissez en plus de 2 endroits.
Sinon, le contrôleur central risque de ne pas être fixé correctement.
2. Ne serrez pas trop les vis. Ceci pourrait déformer le boîtier.
3. Ne déformez pas le boîtier. Ceci pourrait entraîner un dysfonctionnement du contrôleur central.
!
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Installation
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
