ПОДКЛЮЧЕНИЕ ПРОВОДОВ
ENGLISH

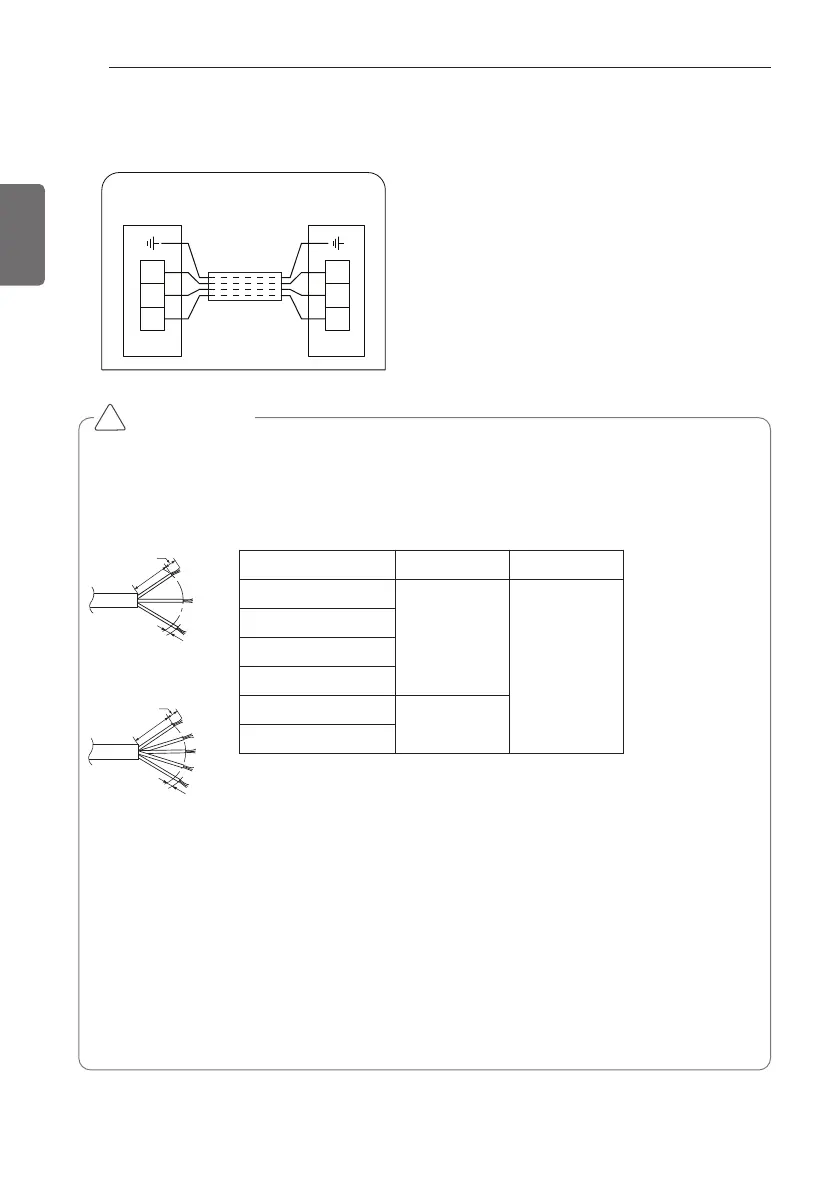

Подключение кабелей между внутренним и внешним блоками
Внешний
блок
Внутренний
блок
1
2
3
1
2
3
Кабель, используемый для подключения питания к внешнему блоку, должен соответствовать требова-
ниям IEC 60245 или HD 22.4 S4 (для данного устройства дополнительно приобретается набор кабелей,
соответствующих требованиям местного законодательства).
ВНИМАНИЕ!
!
ЗЕЛ./ЖЕЛ.
20 мм
35±5 мм
10±3 мм
1 фаза (Ø)
20 мм
ЗЕЛ./ЖЕЛ.
35±5 мм
10±3 мм
3 фаза (Ø)
СТАНДАРТНАЯ ПЛОЩАДЬ ПОПЕРЕЧНОГО СЕЧЕНИЯ
Модель Фаза (Ø) Площадь (мм²)
UU18WC
1
2.5
UU24WC
UU30WC
UU36WC
UU49WC1
3
UU61WC1
