СОЕДИНИТЕЛЬНЫЕ ТРУБЫ
15
РУССКИЙ ЯЗЫК

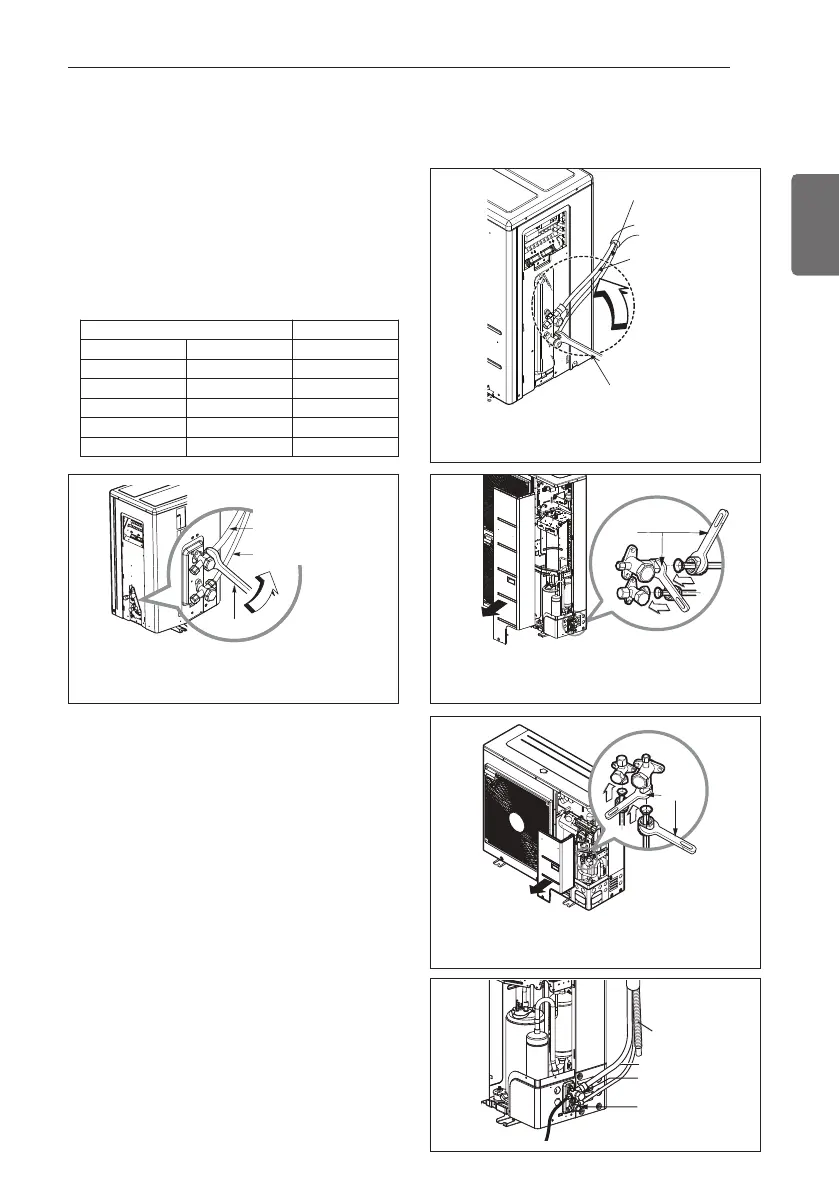

Подключение труб к внешнему блоку
Наденьте развальцованный конец трубы на патру-
бок блока и затяните конусную гайку усилием руки.
Затягивайте конусную гайку динамометрическим
ключом, пока ключ не щелкнет.
- При затягивании гайка с помощью ключа с регули-
руемым крутящим моментом, убедитесь, что затя-
гивание выполняется в направлении, указанном
стрелкой на ключе.
Не допускайте попадания посторонних предме-
тов внутрь системы
- Заполните зазоры вокруг трубы герметиком или
изоляционным материалом (не поставляется в
комплекте), чтобы законопатить все пустоты.
Трубы со стороны подачи
жидкости (Меньший диаметр)
Трубопровод для газа
(Больший диаметр)
Динамометрический ключ
h При затягивании трубки удерживайте шести-
гранный корпус.
Динамометрический
ключ
Непре-
рывный
h При затягивании трубки удерживайте шести-
гранный корпус.
Динамометрический
ключ
Трубы со стороны подачи
жидкости (Меньший диаметр)
Трубопровод для газа
(Больший диаметр)
h При затягивании трубки удерживайте шести-
гранный корпус.
Динамометрический
ключ
Непрерывный
h При затягивании трубки удерживайте шести-
гранный корпус.
Сливной шланг
Соединительный провод
Трубопровод для газа
Трубы со стороны
подачи жидкости
Наружный диаметр Усилие затяжки
мм дюйм Н·м
Ø 6,35 1/4 16±2
Ø 9,52 3/8 38±4
Ø 12,7 1/2 55±6
Ø 15,88 5/8 75±7
Ø 19,05 3/4 110±10
