LG UU18WC - Подключение Кабеля К Внешнему Блоку

ПОДКЛЮЧЕНИЕ ПРОВОДОВ
13
РУССКИЙ ЯЗЫК

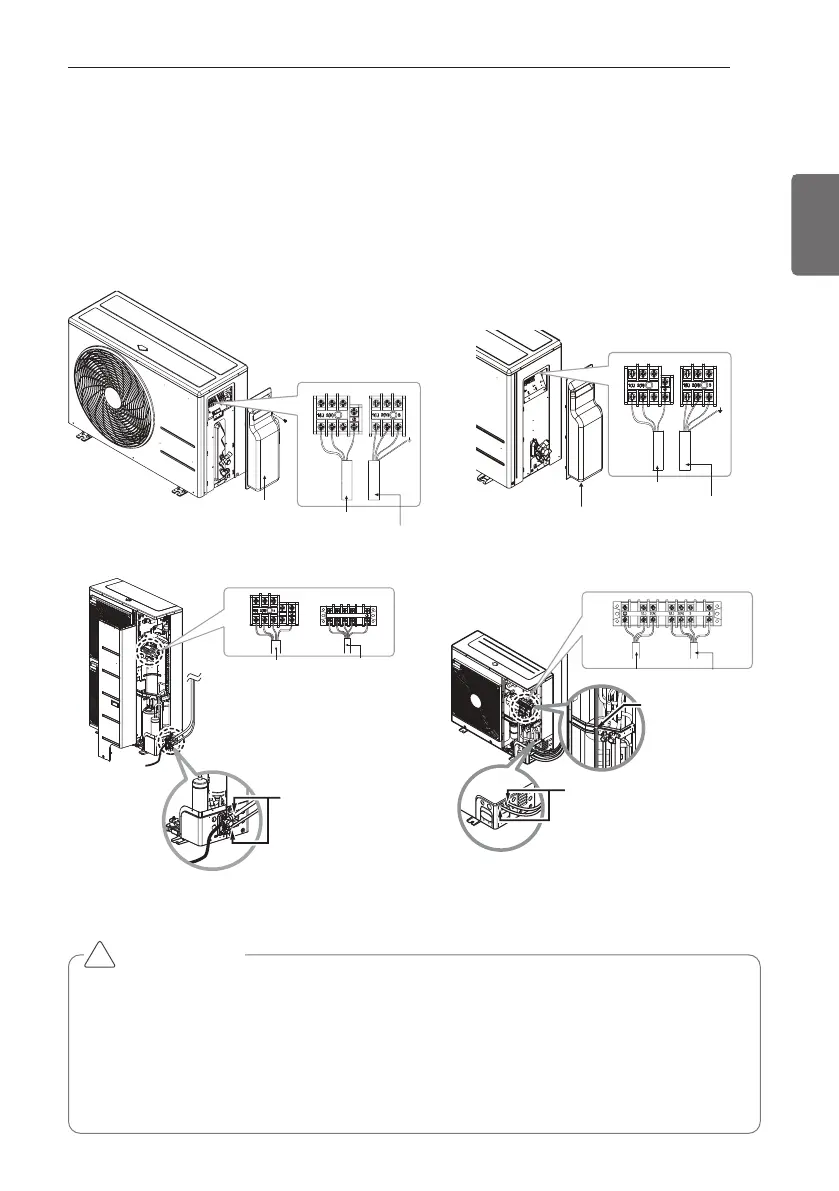

Подключение кабеля к внешнему блоку
Снимите боковую панель для подключения проводки.
При помощи фиксатора зафиксируйте кабель.
Заземление
- Подключите кабель с диаметром больше, чем у клеммы заземления в блоке управления, и выполните за-
земление.
Крышка для труб
Крышка для труб
Кабель питания
Кабель питания
Зажим для кабеля
Кабель питания
Шнур питания
Шнур питания
Шнур питания
* Убедитесь, что резиновые
втулки должным образом
установлены в выбивные
отверстия после подключения
основного питания.
* Убедитесь, что резиновые втулки
должным образом установлены
в выбивные отверстия после
подключения основного питания.
Кабель питания
Шнур питания
• Схема соединений не может меняться без предварительного уведомления.
• Убедитесь, что провода соединены в соответствии с монтажной схемой.
• Надежно подключите провода, чтобы их нельзя было легко извлечь.
• Подключите провода в соответствии с цветовыми кодами согласно монтажной схеме.
• Кабель питания, подключенный к блоку, необходимо выбирать в соответствии со следующими специ-
фикациями.
ВНИМАНИЕ!
!
3
R S T N
