3
Controle que la cota “C” en la estructura de apoyo de la cancela no sea superior al valor que se indica en la tabla siguiente. Si la cota supera este valor,
será necesario intervenir realizando un entrante en la estructura hasta obtener el valor indicado. De esta forma se evitará que, durante el cierre, el
actuador lineal golpee contra el ángulo de la estructura. El entrante tiene que efectuarse en la zona en la que se instalará el actuador lineal y su altura
tendrá que permitir el paso del actuador.

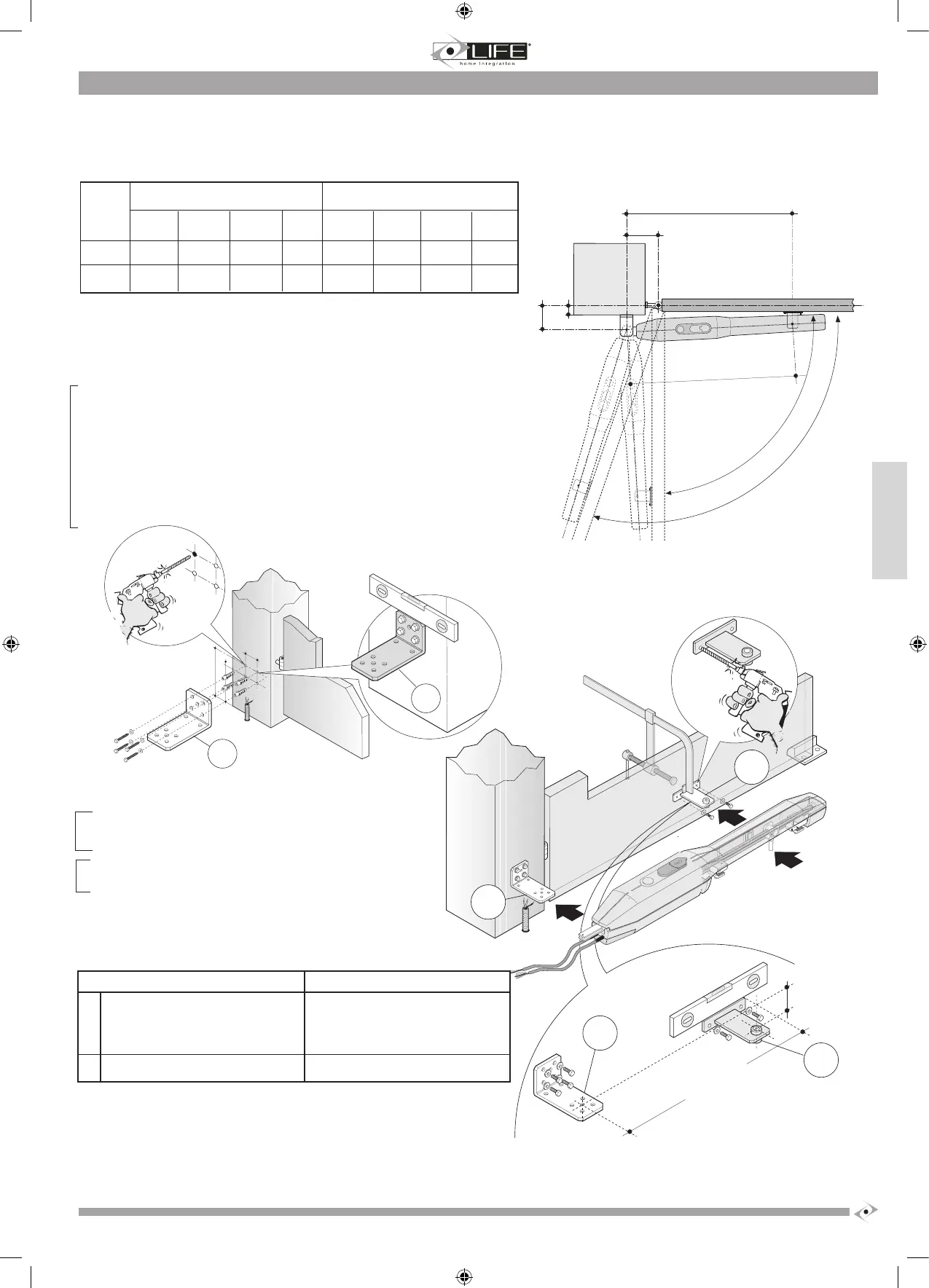

Colocación del soporte posterior y anterior
a) Dena la posición de jación del soporte posterior (1) del actuador respetando
las cotas A, B y C.
b) Verique que la salida del tubo de paso de los cables eléctricos se encuentre
bajo el soporte (1).
c) Verique que en la hoja, en el punto en el que se tiene que jar el soporte
anterior del actuador, exista el espacio necesario y la supercie sea la adecuada
para la jación (con tornillos o mediante soldadura).
d) Fije (con tornillos o mediante soldadura) el soporte posterior (1) al pilar en la
posición establecida.
e) Verique que el soporte posterior (1) se encuentre perfectamente nivelado.
a) Sitúe la hoja en posición de cierre apoyándola en el tope del
regulador mecánico de nal de carrera de cierre.
b) Coloque el soporte anterior (2) a la distancia E del soporte
posterior (1) y por debajo de los 80 mm.
E l valor de E tiene que ser justo inferior (10 mm) a D (distancia máxima entre los ejes) para permitir una regulación mejor de los nales de
carrera.
Bloquee de forma provisional el soporte anterior (2) con un borne.
Verique que el soporte se encuentre perfectamente nivelado.
OP324 UNI OP524 UN
Ω
mm mm mm mm mm mm mm mm
OP3 - OP3L - OP3 UNI – OP3L UNI – OP324 OP5 – OP5L – OP5UNI – OP5L UNI – OP524
Amax Bmax Cmax D Amax Bmax Cmax D
Ω1=90° 140 140 90 max 755 210 210 140 max 905
Ω2=120° 140 100 50 max 755 210 120 70 max 905
