5
3.0 EMPALMES Y CONEXIONES
Antes de llevar a cabo los empalmes y las conexiones, lea atentamente el cap. REGLAS Y ADVERTENCIAS DE SEGURIDAD.
El actuador tiene que conectarse exclusivamente a las unidades de control fabricadas por Life:
Todas las op
dispositivo de desconexión no se encuentra a la vista coloque un cartel del tipo: “ATENCIÓN, PELIGRO, EN MANTENIMIENTO”.
Los cableados internos del actuador lineal electromecánico que ha efectuado el fabricante no se pueden modicar en ningún caso.

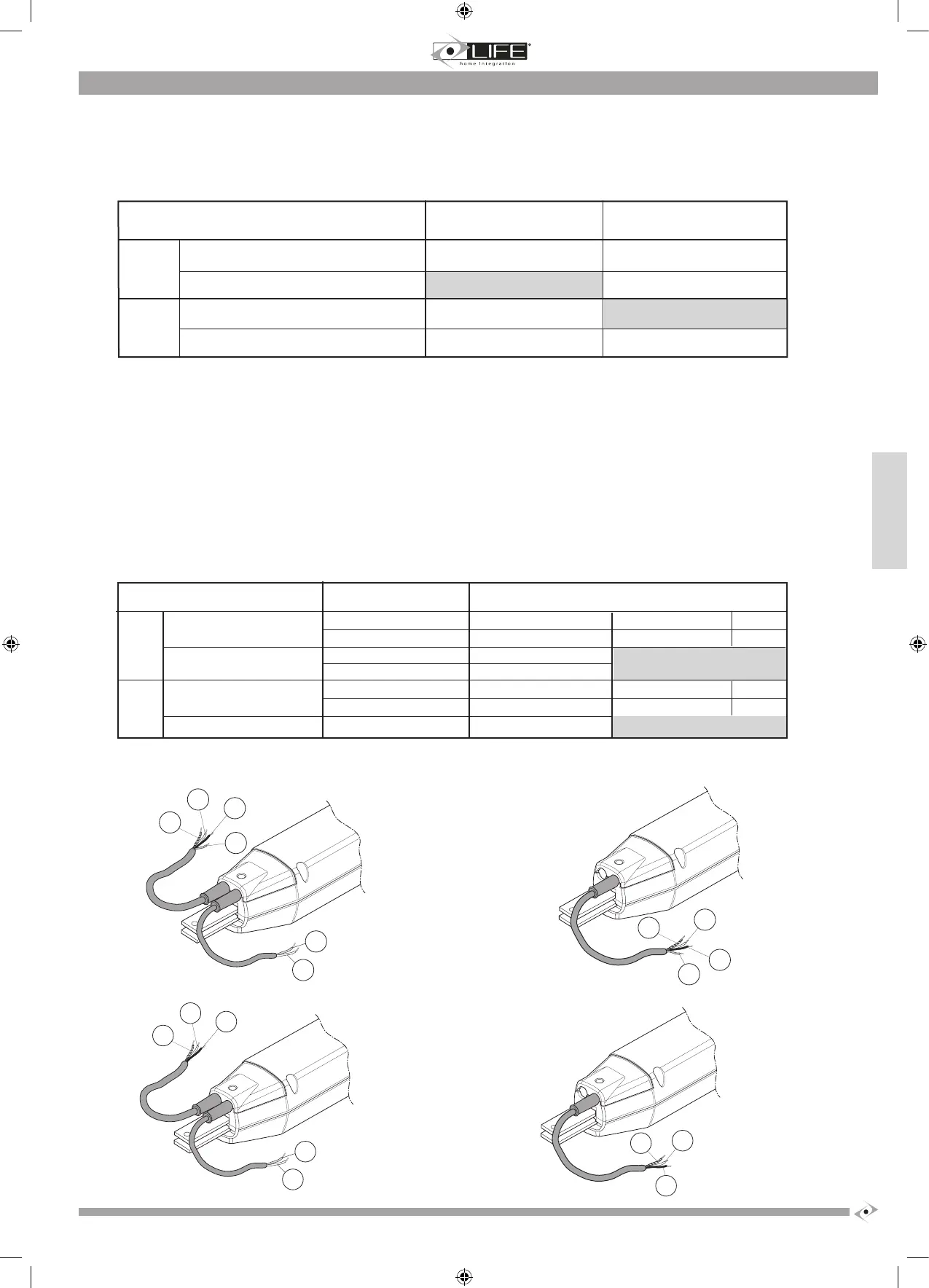

3.1 Conexiones eléctricas del actuador
Del actuador pueden salir uno o dos cables según si se dispone o no de la versión UNI.
Las versiones con un cable solo, UNI, tienen sólo la alimentación eléctrica, que puede ser de 230 V (cable con 4 hilos) o de 24 V (cable con dos hilos)
Las versiones con dos cables, tanto de 230 V como de 24 V, tienen además el cable para la señal del “encoder” y de los nales de carrera (cable de
2 hilos).
En los modelos de 230 V se suministra el condensador para el que está previsto el alojamiento en la unidad de control. El condensador se conecta en
paralelo a los cables “motor abre” y “motor cierra”.
-
OP3 - OP3L - OP5 - OP5L GE1A -GE2A GE1R -GE2R
OP3 UNI - OP3L UNI - OP5 UNI - OP5L UNI GE UNI R
OP324 - OP524 GE1A 24 GE1A 24-GE2A 24
OP324 UNI - OP524 UNI GE UNI 24R
230 V
50 Hz
24 V
