Lifetime 60127 - Page 26

26
TOOLS AND PARTS REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
ADW (x1)
BYZ (x2)
AEE (x3)

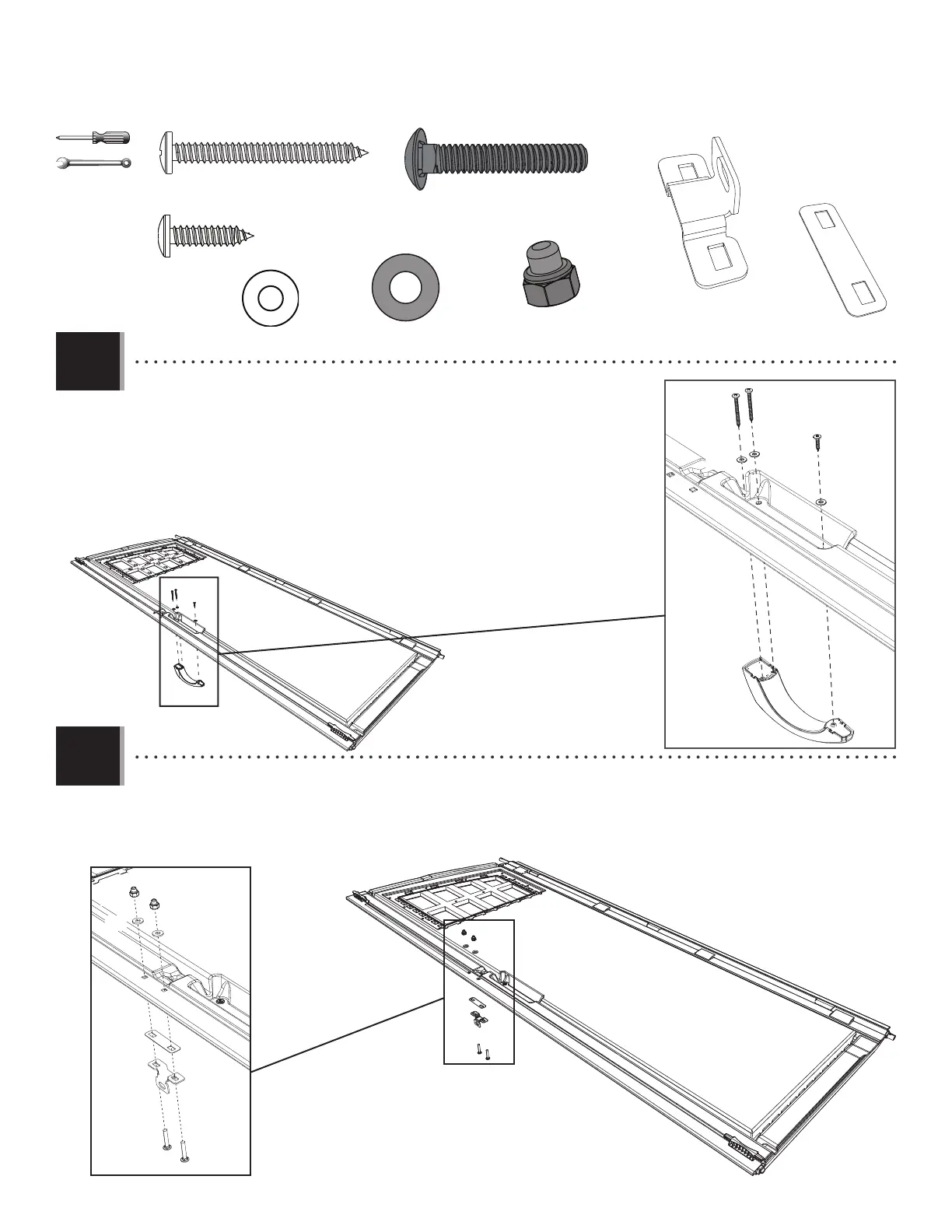

• Attach the Handle to the Door using the hardware included. Do not overtighten.
• Attacher la poignée à la porte à l’aide de la quincaillerie incluse. Ne pas trop
serrer.
• Sujetar el picaporte a la puerta usando el herraje incluido. No apretar
demasiado.
4.5
4.4
BYZ
BYZ
ADW
AEE
AEE
AEE
ADJ
ADJ
ACH
ACH
AEB
AEB
ECY
ECX
• Attach the Strike Plate (ECX) and Lock Bracket (ECY) to the Channel as shown. Only hand-tighten the hardware for now.
• Attacher la gâche (ECX) y la plaque de verrouillage (ECY) au canal comme illustré. Serrer la quincaillerie à la main seulement
en ce moment.
• Sujetar la placa de impacto (ECX) y la placa de cierre (ECY) al canal como se muestra. Apretar el herraje sólo a mano en este
momento.
ADJ (x2)
ACH (x2)
AEB (x2)
ECY (x1)
ECX (x1)
7/16 in/po
(≈11 mm)
