39

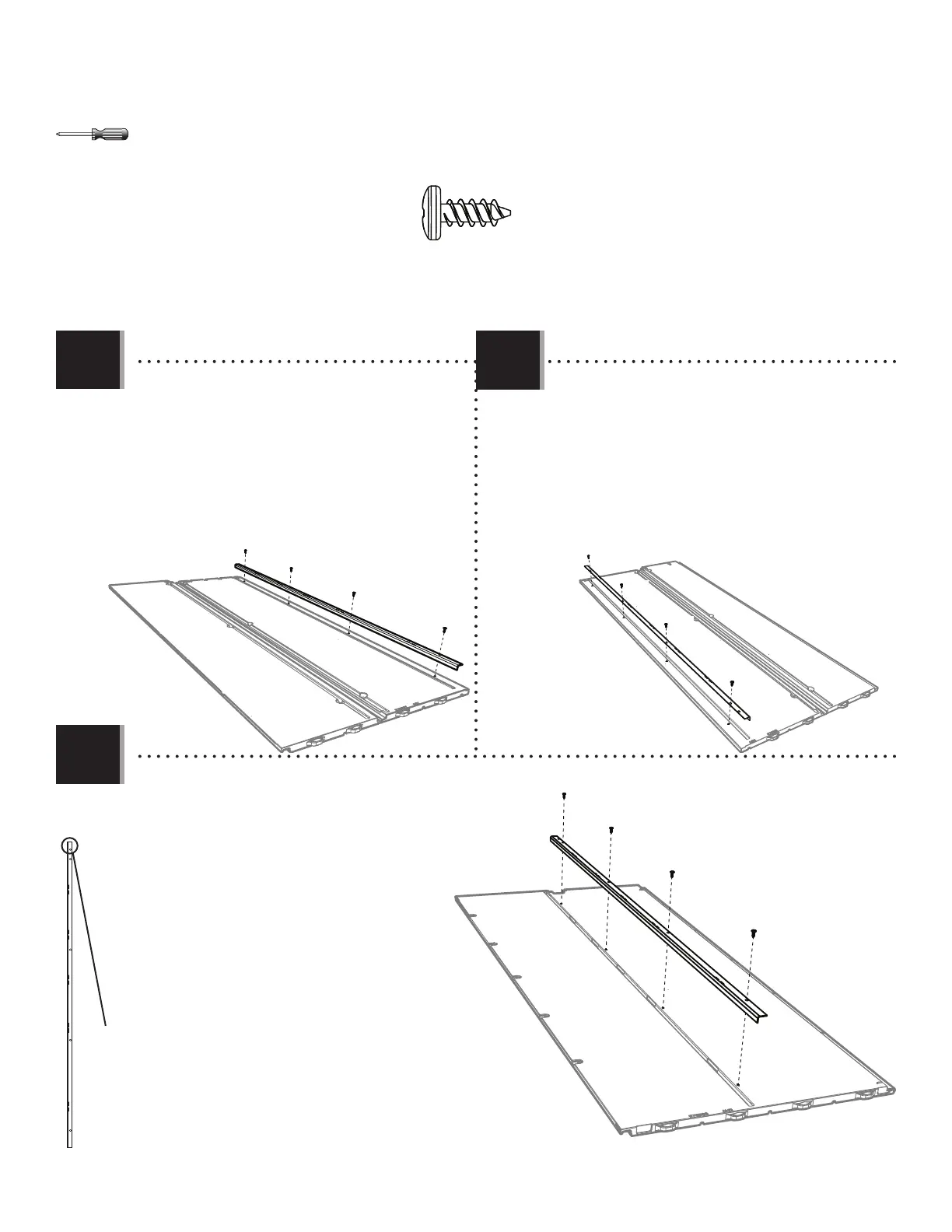

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
7.2
7.4
7.3
• Secure a Wall Support Channel (AFM) to the Corner
Wall Panel (AGY) using four (4) Screws (ADZ). The end
with two holes goes at the top.
• Fixez un canal de support mural (AFM) au panneau
mural angulaire (AGY) en utilisant quatre (4) vis (ADZ).
L’embout avec deux trous va sur le dessus.
• Sujete un canal de soporte mural (AFM) al panel mural
angular (AGY) usando cuatro (4) tornillos (ADZ). El
extremo con dos agujeros va a la parte superior.
AGY
AFM
ADZ
ADZ
ADZ
ADZ
• Secure a Wall Support Channel (AFM) to the Corner
Wall Panel (AGN) using four (4) Screws (ADZ). The end
with two holes goes at the bottom.
• Fixez le canal de support mural (AFM) au panneau
mural angulaire (AGN) en utilisant quatre (4) vis (ADZ).
L’extrémité avec deux trous va sur le dessous.
• Sujete un canal de soporte mural (AFM) al panel mural
angular (AGN) usando cuatro (4) tornillos (ADZ). El
extremo con dos agujeros va en la parte inferior.
AGN
ADZ
ADZ
ADZ
ADZ
AFM
• Secure a Wall Support Channel (AFM) to the seven (7)
Wall Panels (AHD) just to the left of the notch at the
top of the Wall Panels using four (4) Screws (ADZ) for
each.
• Fixez un canal de support mural (AFM) aux sept (7)
panneaux muraux (AHD) juste à gauche de l’encoche
au bord supérieur des panneaux muraux en
utilisant quatre (4) vis (ADZ) pour chacun.
• Sujete un canal de soporte mural (AFM) a los siete
(7) paneles murales (AHD) justo a la izquierda de la
muesca al borde superior de los paneles murales
usando cuatro (4) tornillos (ADZ) para cada uno.
• No Screw in top hole.
• Aucune vis sur le trou
de dessus.
• Sin tornillo en el
agujero superior.
• Top End
• Dessus
• Extremo superior
AFM
AHD
ADZ
ADZ
ADZ
ADZ
Bottom / Bord inférieur / Borde inferior
ADZ (x36)
4
To Next Page
