39
TOOLS & HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

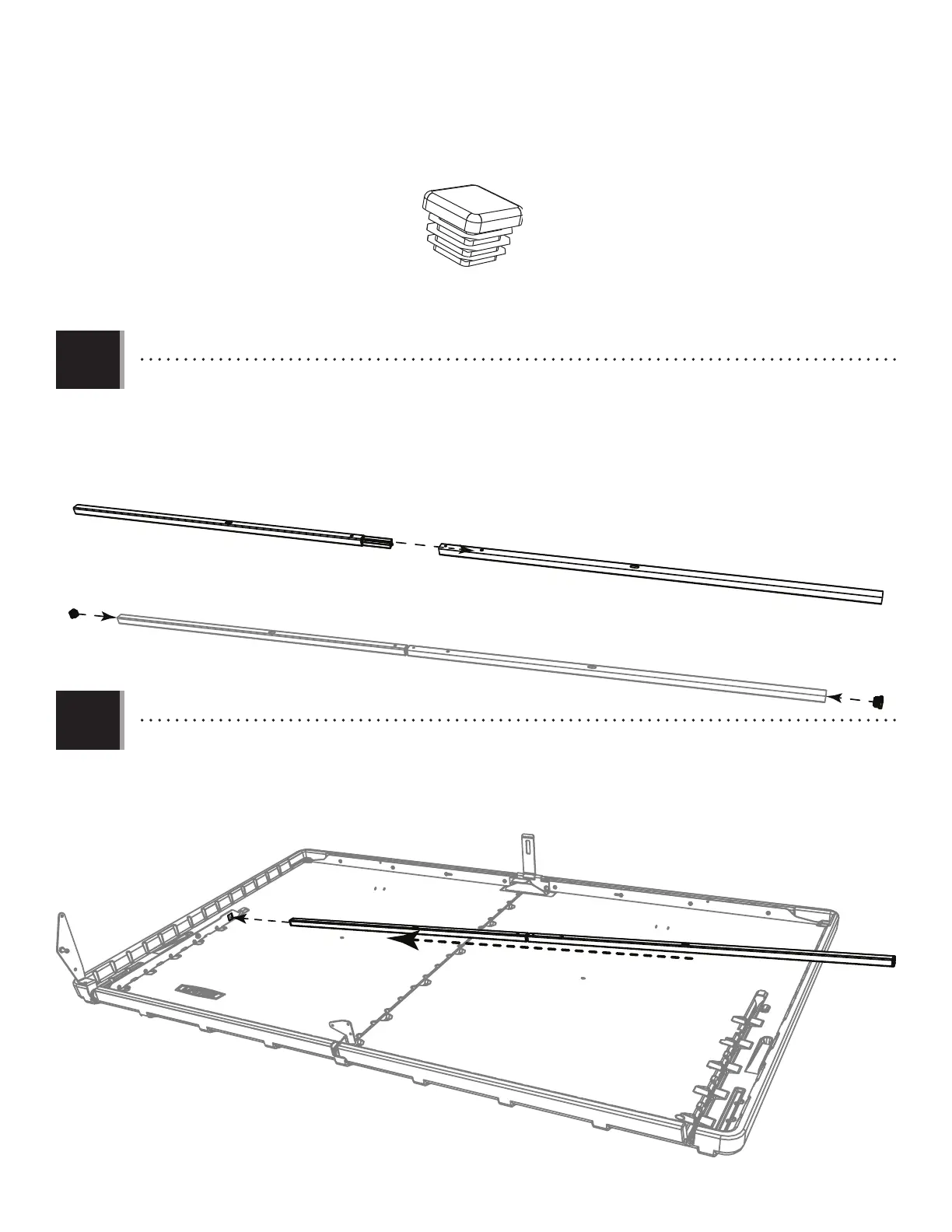

3.10
• Insert the end of the Swaged Cross Bar (FZK) into the end of Right Cross Bar (FZL) as shown. Insert an End Cap (AHS) into
each end.
• Insérer l’extrémité de la tube transversal carré étampé (FZK) dans l’extrémité de la tube transversal carré (FZL) comme
illustré. Insérer un capuchon (AHS) dans chaque extrémité.
• Insertar el extremo del travesaño cuadrado estampado (FZK) en el extremo del travesaño cuadrado (FZL) como se
muestra. Insertar un tapón (AHS) en cada extremo.
3.11
• Insert the left end of the Cross Bar into the square hole of the Left Hinge.
• Insérer l’extrémité gauche de la barre transversale dans le trou carré de la charnière gauche.
• Insertar el extremo izquierdo del travesaño en el agujero cuadrado de la bisagra izquierda.
FZK
AHS
AHS
FZL
AHS (x2)
To Next Page
