TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
ADW
AEE
AHS (x4)
• Secure with the hardware provided.
• Fixer les uns aux autres en utilisant la quincaillerie
incluse.
• Fijar los unos a los otros usando el herraje incluido.
ADW (x10)
AEE (x10)
3.4
3.5
3.6 3.7
10 mm

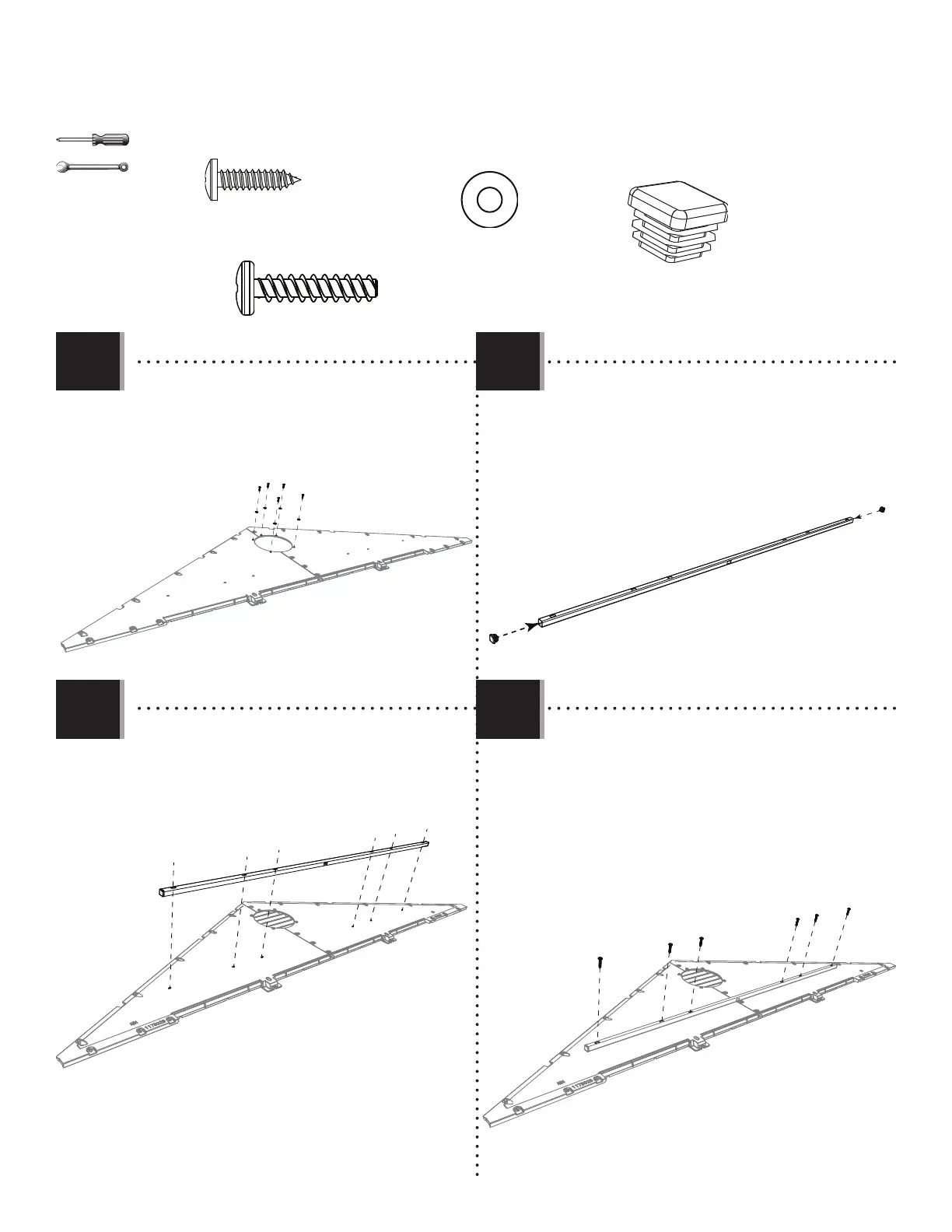

• Insert an end cap (AHS) into each end of the square
tube (AFE).
• Insérer un caphuchon (AHS) dans chaque extrémité
de tube carré (AFE).
• Insertar un tapon (AHS) en cada extremo del tubo
cuadrado (AFE).
AHS
AHS
AFE
• Align the holes in the tube with those in the gable.
• Aligner les trous dans le tube avec ceux du pignon.
• Alinear los agujeros en el tubo con ellos en la fachada.
• Secure with the hardware provided. Repeat the previous
steps for the second side gable.
• Fixer les uns aux autres en utilisant la quincaillerie
incluse. Répéter les étapes précédentes pour le deuxième pignon
latéral.
• Fijar los unos a los otros usando el herraje incluido.
Repetir los pasos anteriores para la segunda fachada lateral.
ADV
ADV
ADV
ADV
ADV
ADV
ADV (x12)
