TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
3.11

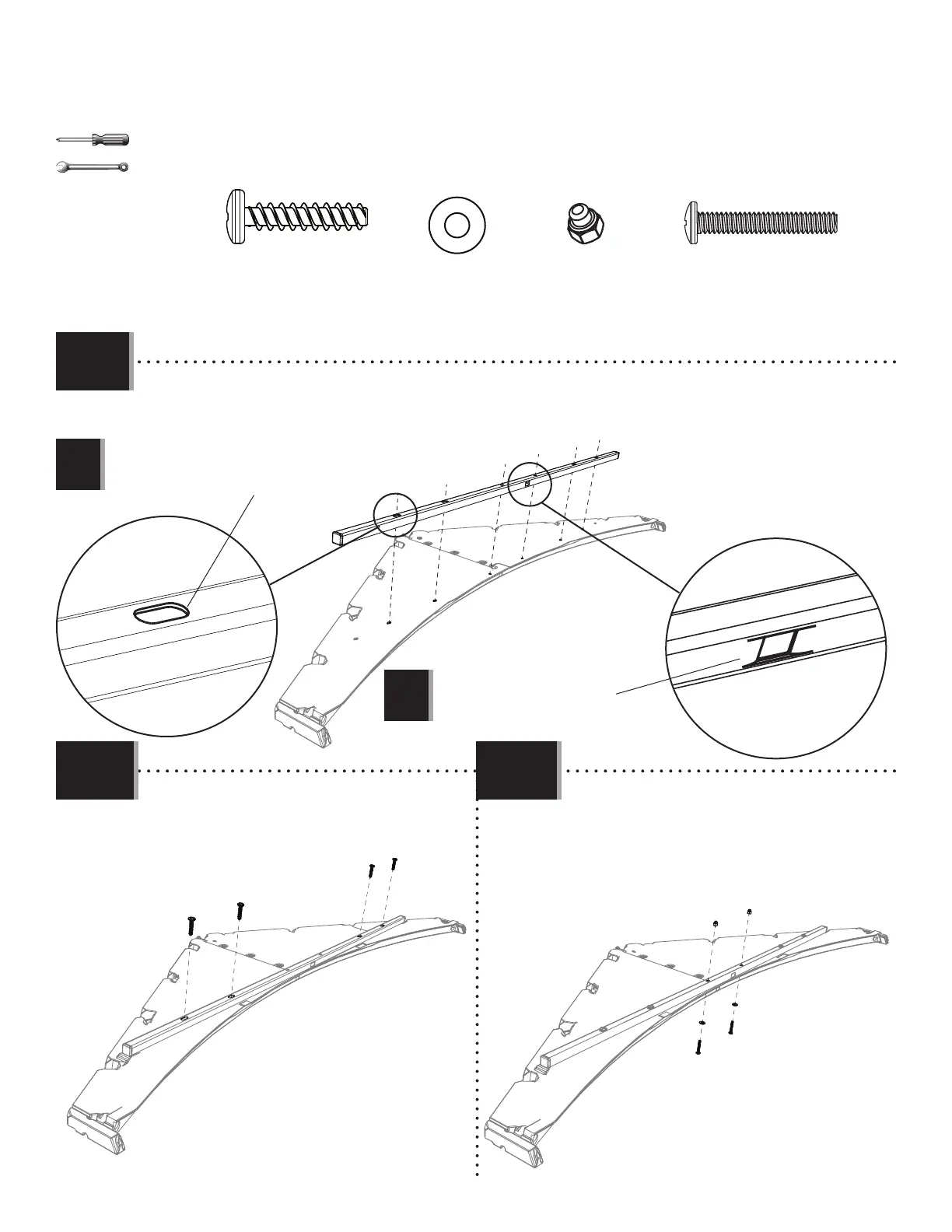

• Secure with four screws (ADV).
• Fixer avec quatre vis (ADV).
• Fijar con cuatro tornillos (ADV).
• Secure with two screws (EYR), two washers (AEE),
and two nuts (ADK).
• Fixer avec deux vis (EYR), deux rondelles (AEE), et
deux écrous (ADK).
• Fijar con dos tornillos (EYR), dos rondanas (AEE), y
dos tuercas (ADK).
• Align the holes in the header with those in the entry gable.
• Aligner les trous dans le linteau avec ceux du pignon d’entrée.
• Alinear los agujeros en el dintel con ellos en la fachada de entrada.
ADV
ADV
• The fl at holes face away from the gable.
• Les trous plats doivent être face à l’écart du pignon.
• Los agujeros planos dan hacia afuera.
• The dented hole faces downward.
• Orienter le trou fendu vers le bas.
• Orientar el agujero abollado hacia abajo.
!
!
3.12
3.13
ADV (x4)
AEE (x2)
ADK (x2)
EYR (x2)
AEE
AEE
EYR
EYR
ADK
ADK
10 mm
To Next Page
