46
TOOLS AND PARTS REQUIRED / OUTILS ET PIÈCES REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

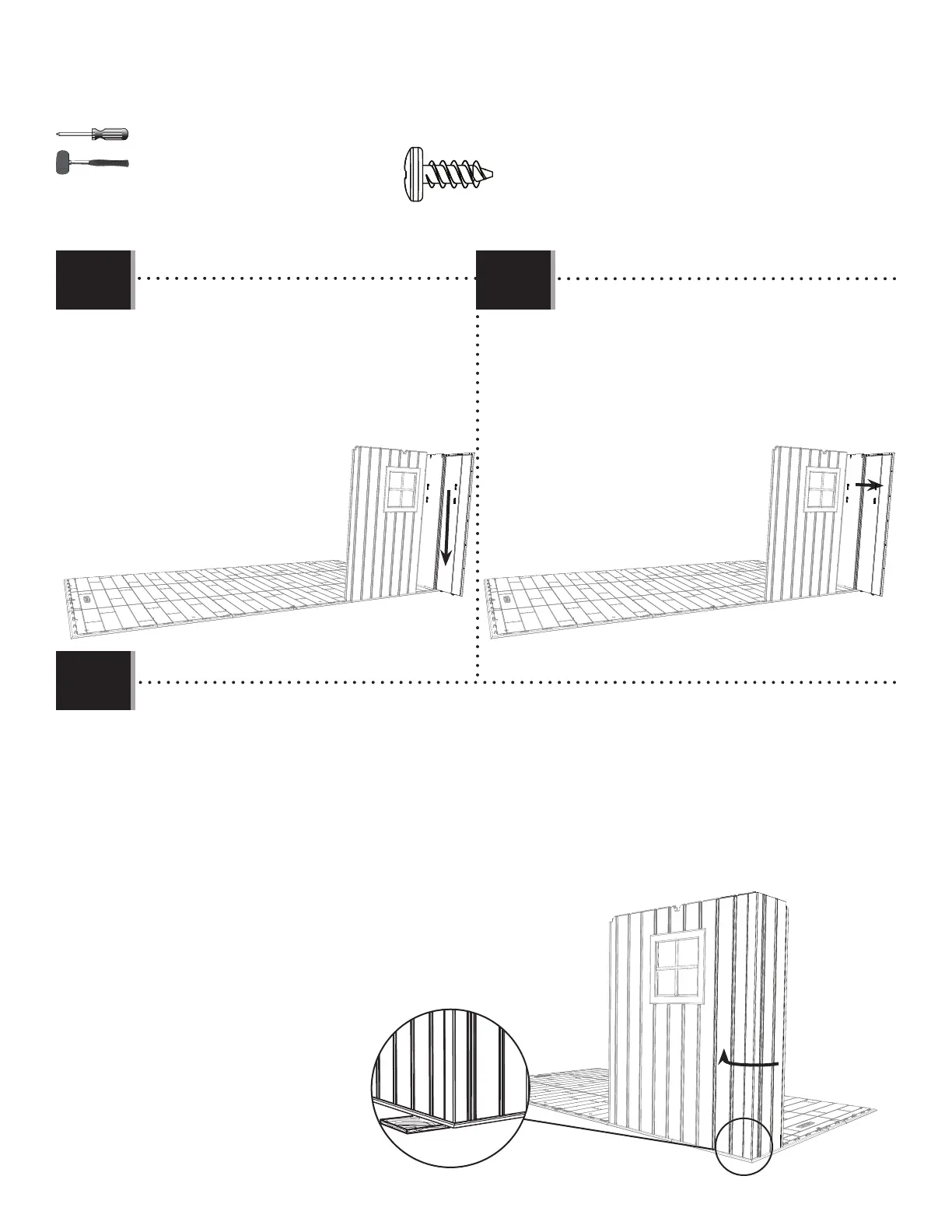

7.12
7.10 7.11
• Insert the two rear-most tabs at the bottom of
the front, right corner wall panel (AGW) in the fi rst two
corner side slots.
• Insérez les deux languettes arrières au bord
inférieur du panneau mural angulaire avant droit (AGW) dans
les premières deux rainures latéraux,
• Inserte las dos lengüetas traseras al borde
inferior del panel mural angular delantero derecho (AGW) en
las primeras dos ranuras laterales..
• Slide the panel to the front of the fl oor as far as
it will go.
• Glissez le panneau autant que possible vers le
bord avant du plancher.
• Deslice el panel en lo posible hacia el borde
delantera del piso.
ADZ (x5)
AGW
• Bend corner panel and pull down on the panel to snap the remaining tabs in place. To help with insertion, place the
plastic Block (AIW) under the fl oor panel directly under the tab being inserted. You should hear a “click” when the tab pops
into place. Repeat this step for the second tab. Secure with fi ve (5) screws (ADZ).
• Pliez le panneau angulaire et insérez les autres languettes. Pour aider avec l’assemblage, mettez le bloc en plastique (AIW)
sous le panneau de plancher directement sous la languette
que vous voulez insérer. Répétez ce processus pour la deuxième languette.
Attachez-le au panneau mural à l’aide de cinq (5) vis (ADZ).
• Doble el panel angular e introduzca las lengüetas
restantes. Para ayudar con el armado, deslice el bloque de
plástico (AIW) debajo el Panel de piso
directamente debao la lengüeta
que quiere insertar. Se escucha
un«clic» cuando la lengüeta se
sienta en su lugar. Repita este proceso
para la segunda lengüeta. Sujetelo al
panel mural usando cinco (5)
tornillos (ADZ).
AIW
To Next Page
