TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
ADY (x8)
ADK (x8)
ADY (x2)
ADY (x2)
ADK
ADK
ADK
ADK
3/8 in/po
(≈10 mm)

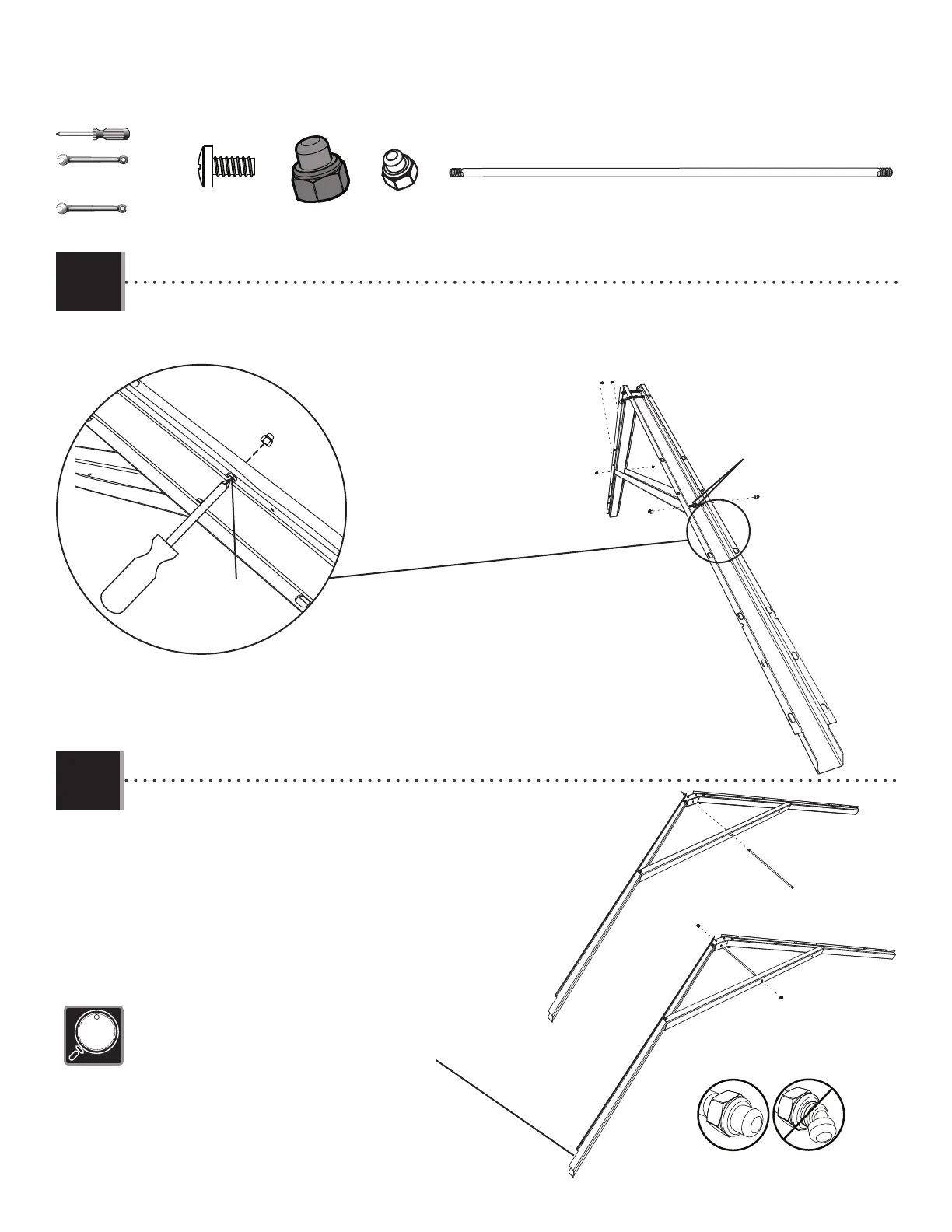

• Attatch the truss brace using the hardware provided. Do not overtighten.
• Attacher le support de la ferme à l’aide de la quincaillerie incluse. Ne pas serrer excessivement.
• Sujetar el soporte de la cercha usando el herraje indicado. No apretar demasiado.
2.4
2.5
ADJ (x4)
ADH (x2)
7/16 in/po
(≈11 mm) (x2)
• Slide a truss rod (ADH) through the holes in the brace and
connector. Secure with two cap nuts (ADJ). Repeat the previous steps
for a second side truss.
• Faire glisser une tige (ADH) à travers les trous dans le support
et le raccord. L’attacher bien à l’aide de deux écrous à chape
(ADJ). Répéter les étapes précédentes pour une deuxième ferme latérale.
• Deslizar una varilla (ADH) a través de los agujeros en el
soporte y el conector. Sujetarla con dos tuercas ciegas (ADJ).
Repetir los pasos anteriores para una segunda cercha lateral.
ADJ
ADJ
ADH
• This notched end will face the front of the shed.
• Cette extrémité encochée fera face à la partie avant de l’abri.
• Este extremo muescado dará a la parte delantera de la caseta.
ADK
ADY
