TOOLS AND PARTS REQUIRED / OUTILS ET PIÈCES REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

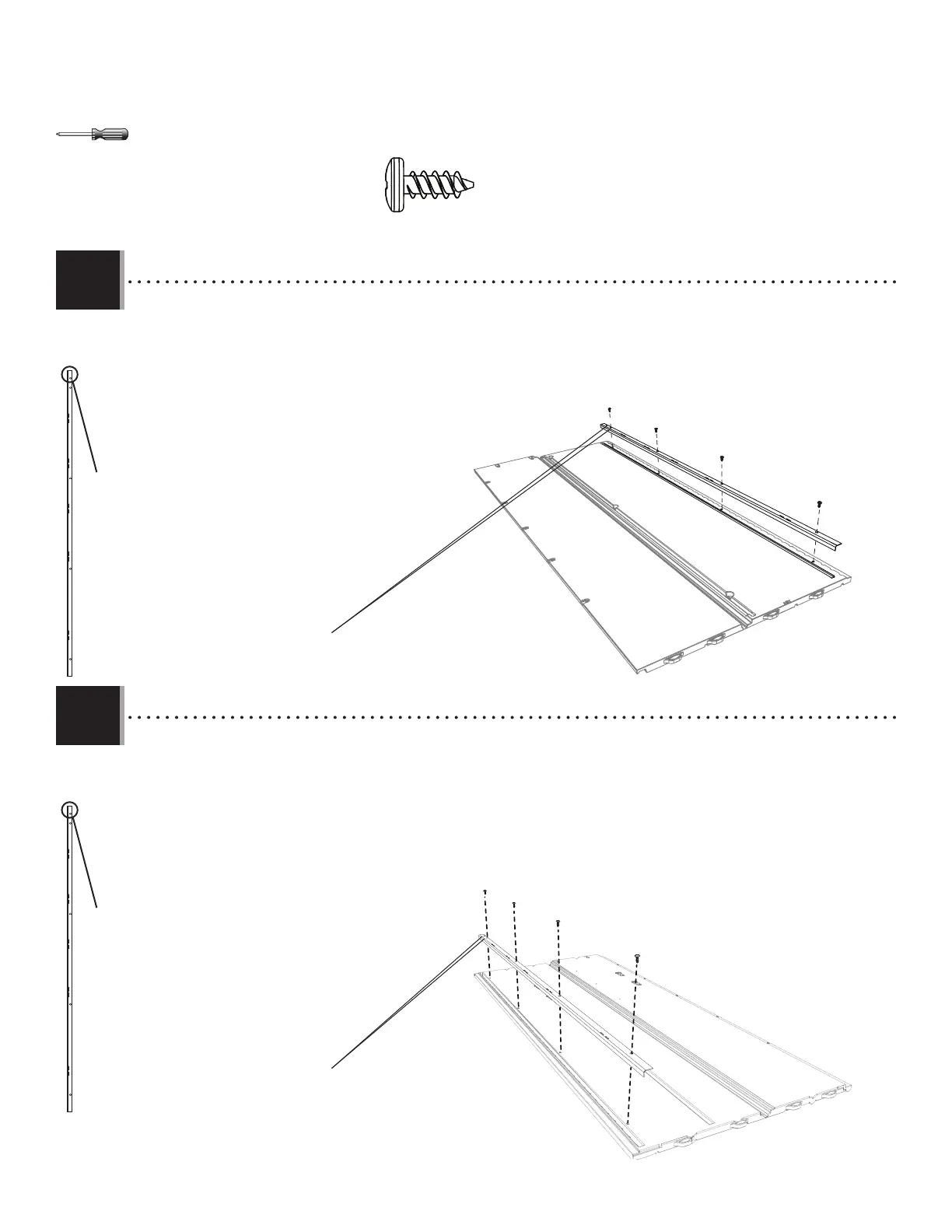

7.2

• Secure a wall support channel (AFM) to the groove along the edge of the corner wall panels (AGY) using four (4) screws (ADZ) each.

The two holes in the wall support channel go at the top of the corner wall panel.

• Attacher un canal de support (AFM) à la rainure le long du panneau mural angulaire (AGY) à l’aide de quatre (4) vis (ADZ). Les deux trous

dans le canal de support vont à la partie inférieure du panneau mural angulaire.

• Sujetar un canal de soporte (AFM) a la ranura a lo largo del panel mural angular (AGY) usando cuatro (4) tornillos (ADZ). Los dos agujeros

en el canal de soporte van a la parte superior del panel mural angular.

• No screw in top hole.

• Aucune vis dans le trou supérieur.

• Ningún tornillo en el agujero superior.

• Top end

• Extrémité

supérieure

• Extremo superior

• Two holes at top end

• Deux trous à l’extrémité supérieure

• Dos agujeros al extremo superior

AGY

ADZ

7.3

• Secure a wall support channel (AFM) to the groove along the edge of the corner wall panel (AGN) using four (4) screws (ADZ) each. The

two holes in the wall support channel go at the top of the corner wall panel.

• Attacher un canal de support (AFM) à la rainure le long du panneau mural angulaire (AGN) à l’aide de quatre (4) vis (ADZ). Les deux trous
