Lifetime 60455 - Page 54

54
TOOLS AND PARTS REQUIRED / OUTILS ET PIÈCES REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
7.5
7.4

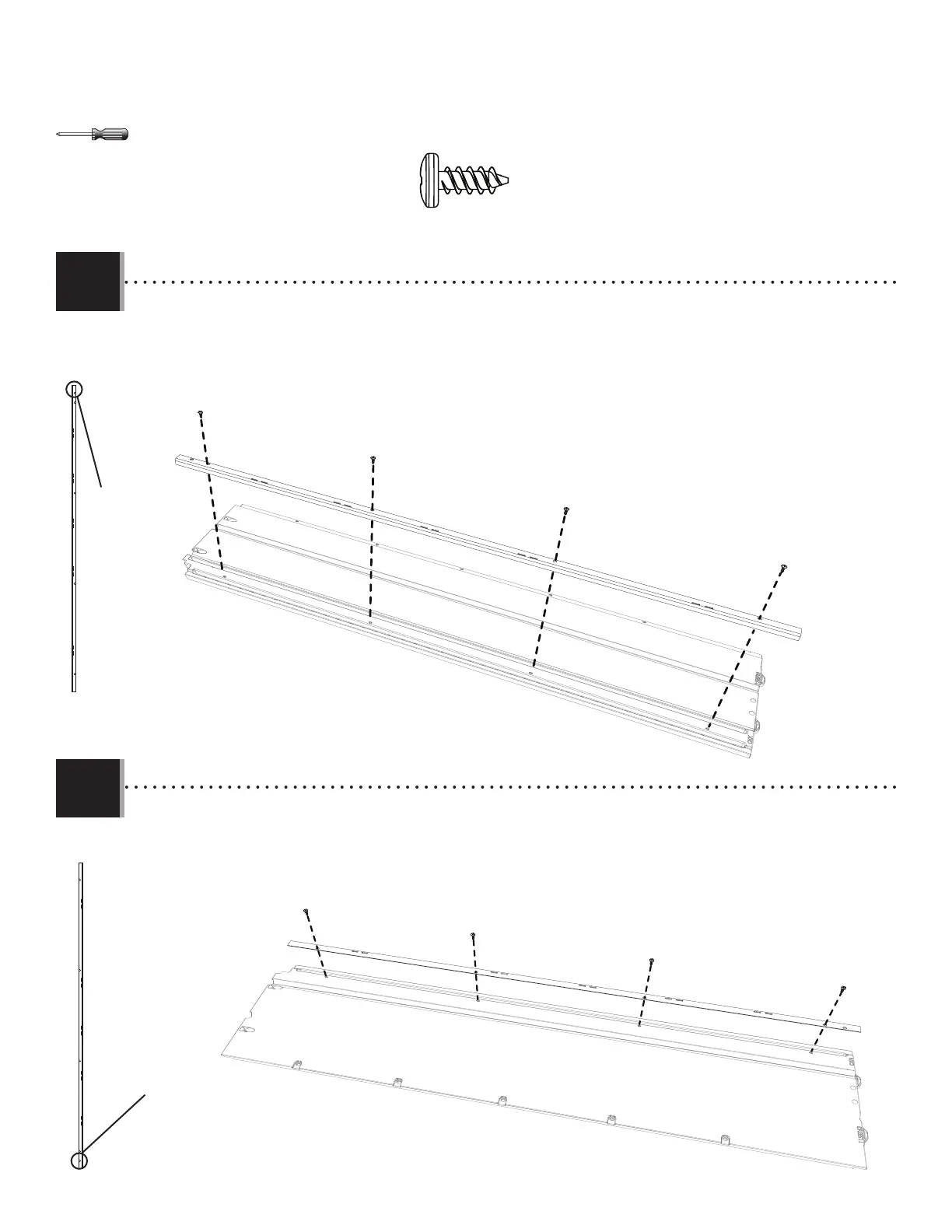

• Secure a wall support channel (AFM) to the left narrow wall panel (CKK) using four (4) screws (ADZ). The end with two holes goes at the top.
• Attachez un canal de support (AFM) au panneau mural étroit gauche (CKK) à l’aide de quatre (4) vis (ADZ). L’extrémité avec deux trous va vers
le haut.
• Sujete un canal de soporte (AFM) al panel mural angosto izquierdo (CKK) usando cuatro (4) tornillos (ADZ). El extremo con dos agujeros va hacia
arriba.
• Secure a wall support channel (AFM) to the right narrow wall panel (CKN) using four (4) screws (ADZ). The end with two holes goes at the bottom.
• Attachez un canal de support (AFM) au panneau mural étroit droit (CKN) à l’aide de quatre (4) vis (ADZ). L’extrémité avec deux trous va vers le
bas.
• Sujete un canal de soporte (AFM) al panel mural angosto derecho (CKN) usando cuatro (4) tornillos (ADZ). El extremo con dos agujeros va hacia
abajo.
AFM
CKK
ADZ (x8)
• No screw in top hole.
• Aucune vis dans le
trou supérieur.
• Ningún Tornillo en el
agujero superior.
• Top end
• Extrémité
supérieure
• Extremo superior
AFM
CKN
• No screw in bottom hole.
• Aucune vis dans le trou
inférieur.
• Ningún tornillo en el
agujero inferior.
• Bottom end
• Extrémité inférieure
Extremo inferior
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
