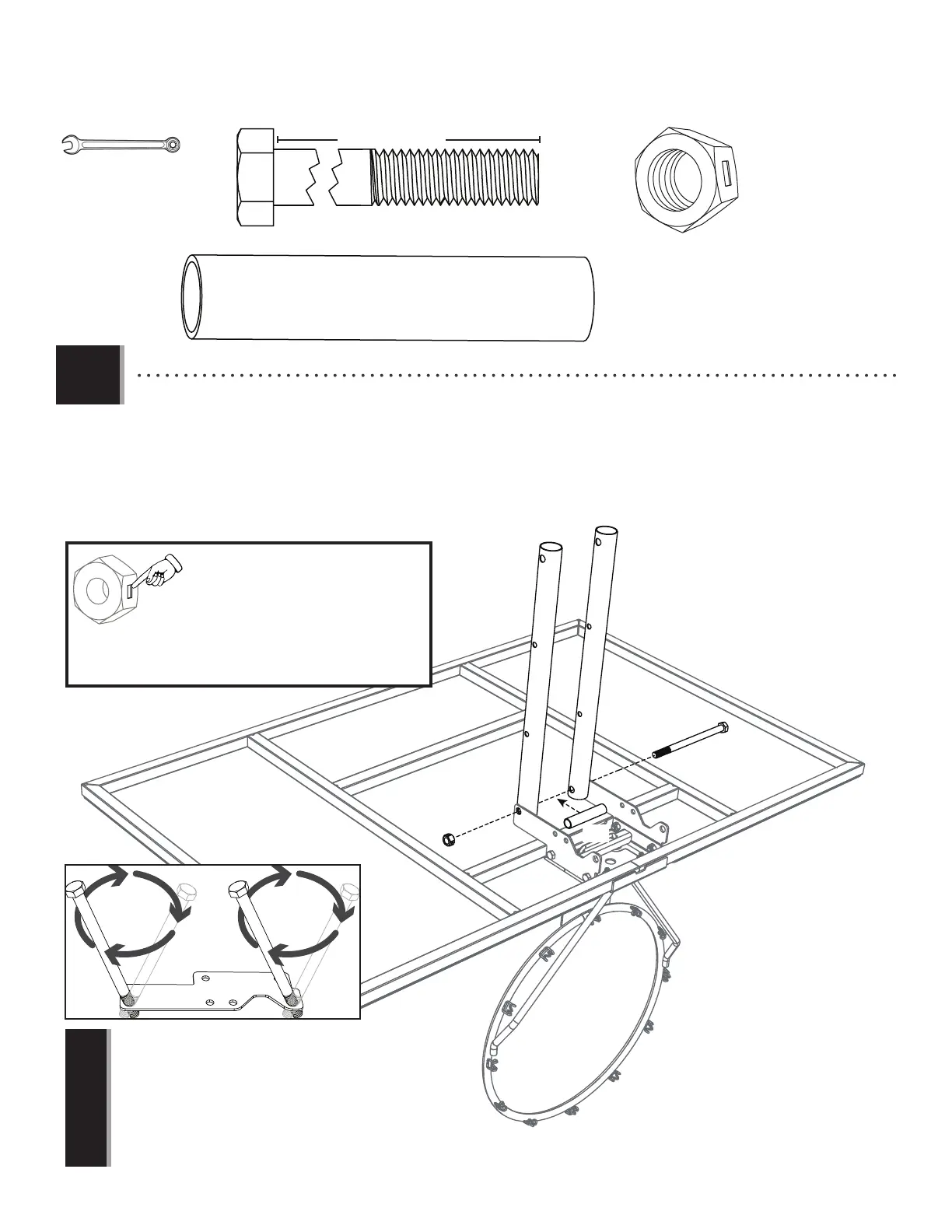

• Attach the short extension arms (AKC) to the backboard brackets in the location shown with the hardware indicated.
Secure only by hand at this point.
• Attachez les bras de rallonge courts (AKC) aux supports du panneau à l’emplacement indiqué à l’aide de la
quincaillerie indiquée. Serrez le quincaillerie à la main en ce moment.
• Sujete los brazos de extensión cortos (AKC) a los soportes del tablero a la ubicación indicada usando el herraje
indicado. Apriete el herraje sólo a mano en este momento.
AKC
AKC
AAX
DGA
DFB
AAX (x1)
DFB (x1)
7 1/2”
DGA (x1)
3/4” (≈19 mm) (x2)
7 1/2” (19 cm)
• A centerlock nut requires some effort to
thread onto a bolt. See page 4 for details.
• Un écrou de blocage central exigera
certain effort pour le serrer sur un boulon.
Voir la page 4 pour plus de détails.
• Una tuerca de bloqueo central requerirá un poco de esfuerzo
para enroscarlo en el perno. Ver la página 4 para más detalles.
• If necessary, use a bolt to remove any
excess powder coating from the holes in the
backboard brackets.
• Si nécessaire, utilisez un boulon pour enlever
l’excès de couche de peinture en poudre des
trous dans les supports du panneau.
• Si es necesario, utilice un tornillo para sacar el
exceso de recubrimiento en polvo de los huecos
de los soportes de tablero.
!
