22
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS
AAX (x1)
4.5

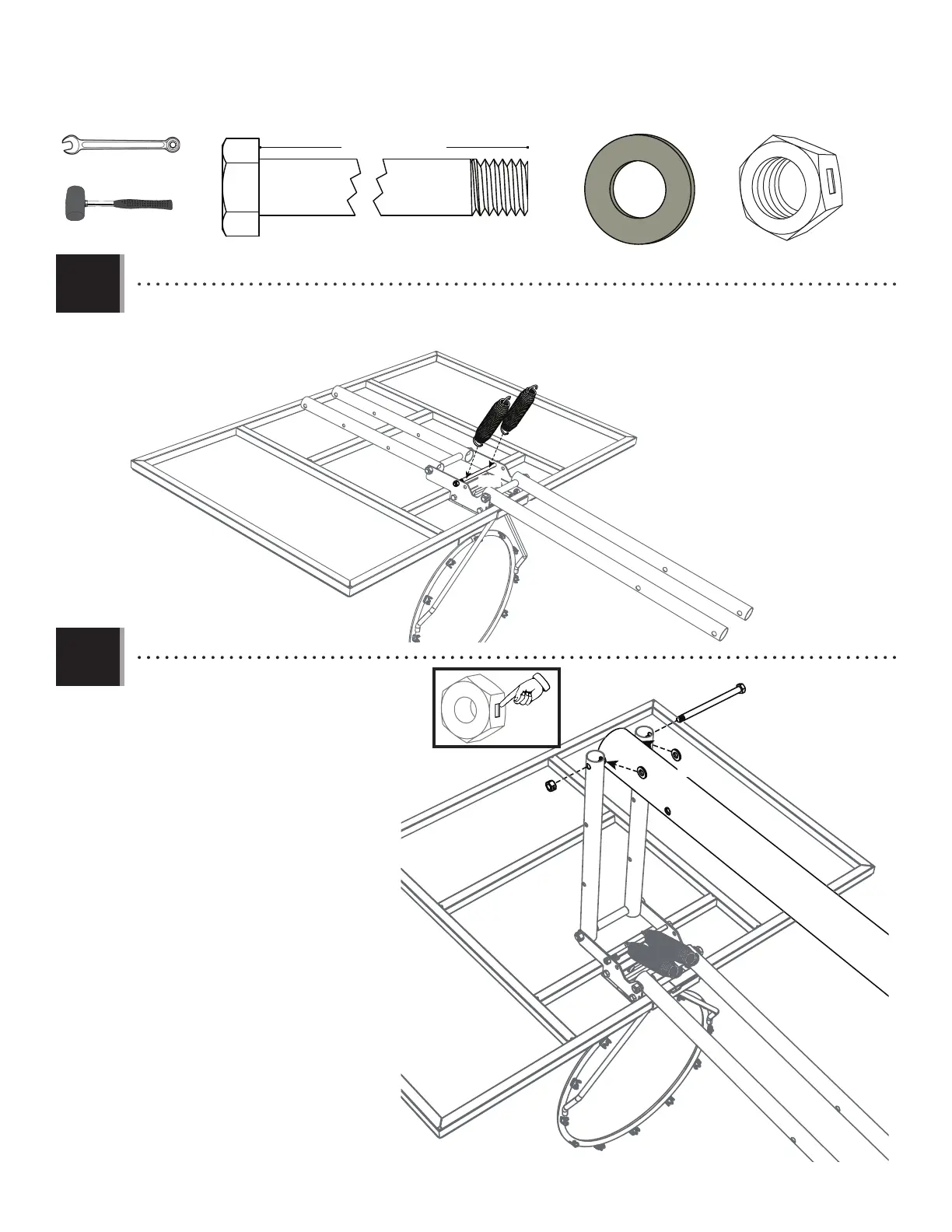

• Attach both counterbalance springs (AJY) to the hex bolt (DFC) as shown.
• Attachez les deux ressorts de contre-balancement (AJY) au boulon hexagonal (DFC) comme illustré.
• Sujete ambos resortes de contrapeso (AJY) al perno hexagonal (DFC) como se muestra.
• Lay the backboard assembly next to
the pole assembly. Rest the rim on
cardboard to prevent scratching. Then
secure by hand the short extension
arms (AKC) to the top pole (ALH) with the
hardware shown.
• Mettez l’assemblage du panneau
près de l’assemblage du poteau.
Mettez l’anneau sur un morceau de
bois ou de carton pour empêcher les
rayures. Ensuite, serrez à la main les
bras de rallonge courts (AKC) au poteau
supérieur (ALH) à l’aide de la quincaillerie
indiquée.
• Coloque el ensamble del tablero cerca
del ensamble del poste. Coloque el aro
sobre una plaquita de madera o carton
para evitar que se hagan rasguños.
Entonces, apriete a mano los brazos de
extensión cortos (AKC) al poste superior (ALH)
usando el herraje indicado.
AJY
AAD
AAX
ABN
ABN
AJY
DFC
AAD (x1)
7 1/16” (17.9 cm)
ABN (x2)
3/4” (≈19 mm) (x2)
4.4
To Next Page
