TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
2.3
ABN (x2)

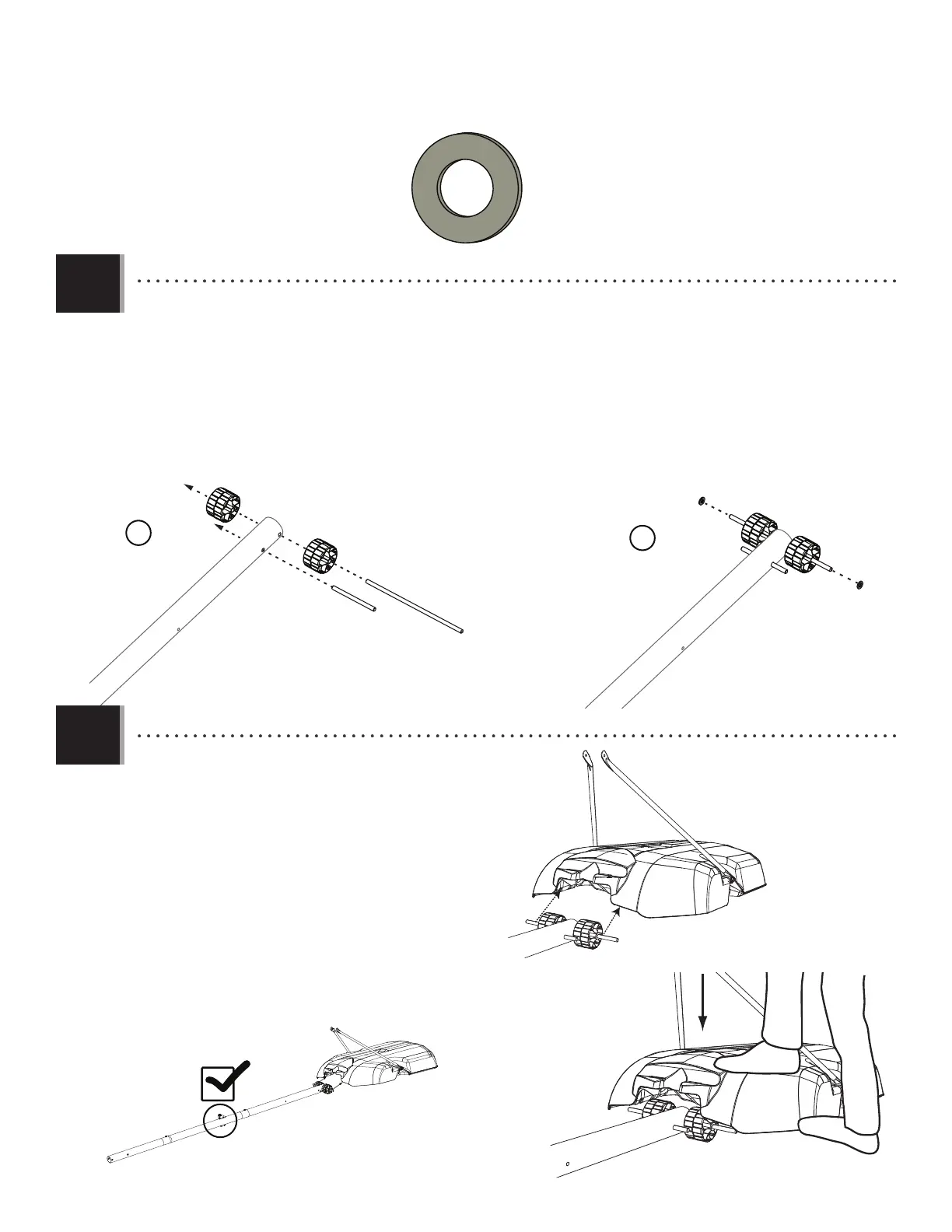

• Slide the Large Axle (AJC) through the Wheels (AMU) and the holes at the end of the Bottom Pole (ALE) as shown. Slide the
Small Axle (AJE) through the second set of holes near the end of the Bottom Pole. Then, slide Spacers (ABN) onto each end
of the Large Axle, and position them against the Wheels.
• Glissez le grand essieu (AJC) à travers les roues (AMU) et les trous dans l’extrémité du poteau inférieur (ALE) comme illustré.
Glissez le petit essieu (AJC) à travers le deuxième jeu de trous près l’extrémité du poteau inférieur. Ensuite, glissez les
pièces d’écartement (ABN) sur chaque extrémité de le grand essieu, et positionnez-les contre les roues.
• Deslice el eje grande (AJC) por las ruedas (AMU) y los agujeros al extremo del poste inferior (ALE) como se muestra. Deslice el
eje pequeño (AJE) por el segundo juego de agujeros cerca el extremo del poste inferior. Entonces, deslice los espaciadores
(ABN) en cada extremo del eje grande, y ubíquelos contra las ruedas.
AMU
ALE
ALE
AMU
AJE
ABN
ABN
AJC
AJC
1.
2.
* The Axle (AJE) is located in the parts bag, possibly within the Spring (AJY).
* L’essieu (AJE) est situé dans le sac des pièces, peut-être dans le ressort (AJY).
* El eje (AJE) se encuentra en la bolsa de partes, posiblemente en el muelle (AJY).
• Place the Pole assembly on the ground with the Pole
Bracket on the Middle Pole facing up. Position the
Large Axle (AJC) under the bottom slots of the Base (AJM)
as shown, and step onto the Base so the Axle snaps
into the slots.
• Mettez l’assemblage du poteau sur le sol avec le
support de poteau sur le poteau intermédiaire vers le
haut. Positionnez le grand essieu (AJC) en dessous les
fentes inférieures de la base (AJM) comme illustré, et
marchez sur la base pour que l’essieu s’enclenche
dans les fentes.
• Coloque el ensamblaje del poste en el suelo con el
soporte de poste hacia arriba. Ubique el eje grande (AJC)
debajo las ranuras en la parte inferior de la base (AJM)
como se muestra, y pise en la base para que el eje se
sienta en las ranuras.
2.4
AJC
AJM
