TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
2.5

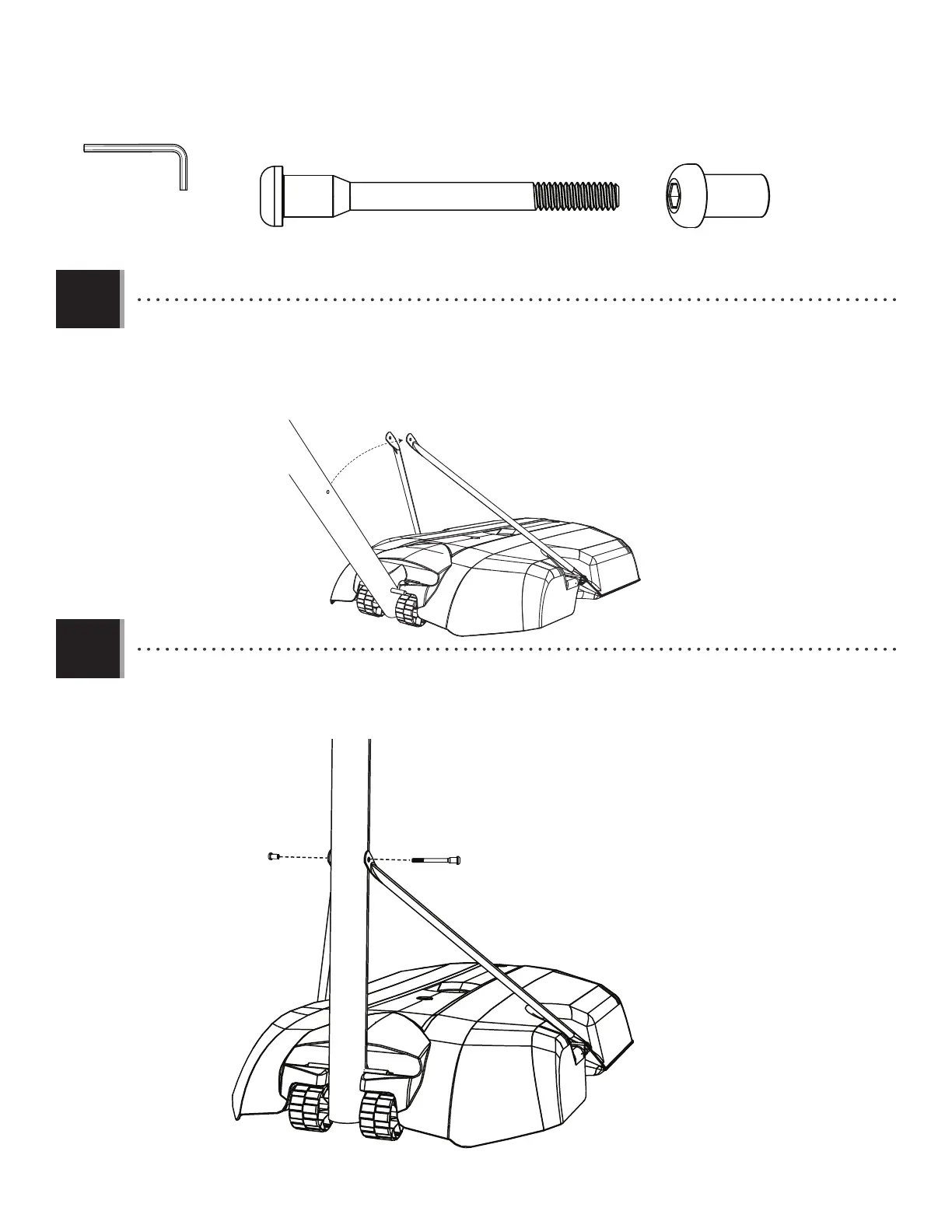

• Rotate the Pole assembly upward so that the Small Axle (AJE) snaps into the upper slots of the Base as shown.
• Tournez l’assemblage du poteau vers le haut pour que le petit essieu (AJE) s’enclenche dans les fentes supérieures de la
base comme illustré.
• Rote el ensamblaje del poste para arriba para que el eje pequeño (AJE) se sienta en las ranuras superiores de la base como
se muestra.
2.6
AJE
• Attach the fl attened end of the Pole Brace (ALI) to the Base (AJM) with the hardware shown.
• Attachez l’extrémité aplatie du tirant du poteau (ALI) à la base (AJM) à l’aide des accessoires illustrés.
• Sujete el extremo aplanado del tirante del poste (ALI) a la base (AJM) usando los accesorios ilustrados.
BTS (x1)
BTS
DSA
3/16” (5 mm) (X2)
DSA (x1)
To Next Page
