18
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
3.5
AAV (x2)
AJI
ALD
AAV (x2)

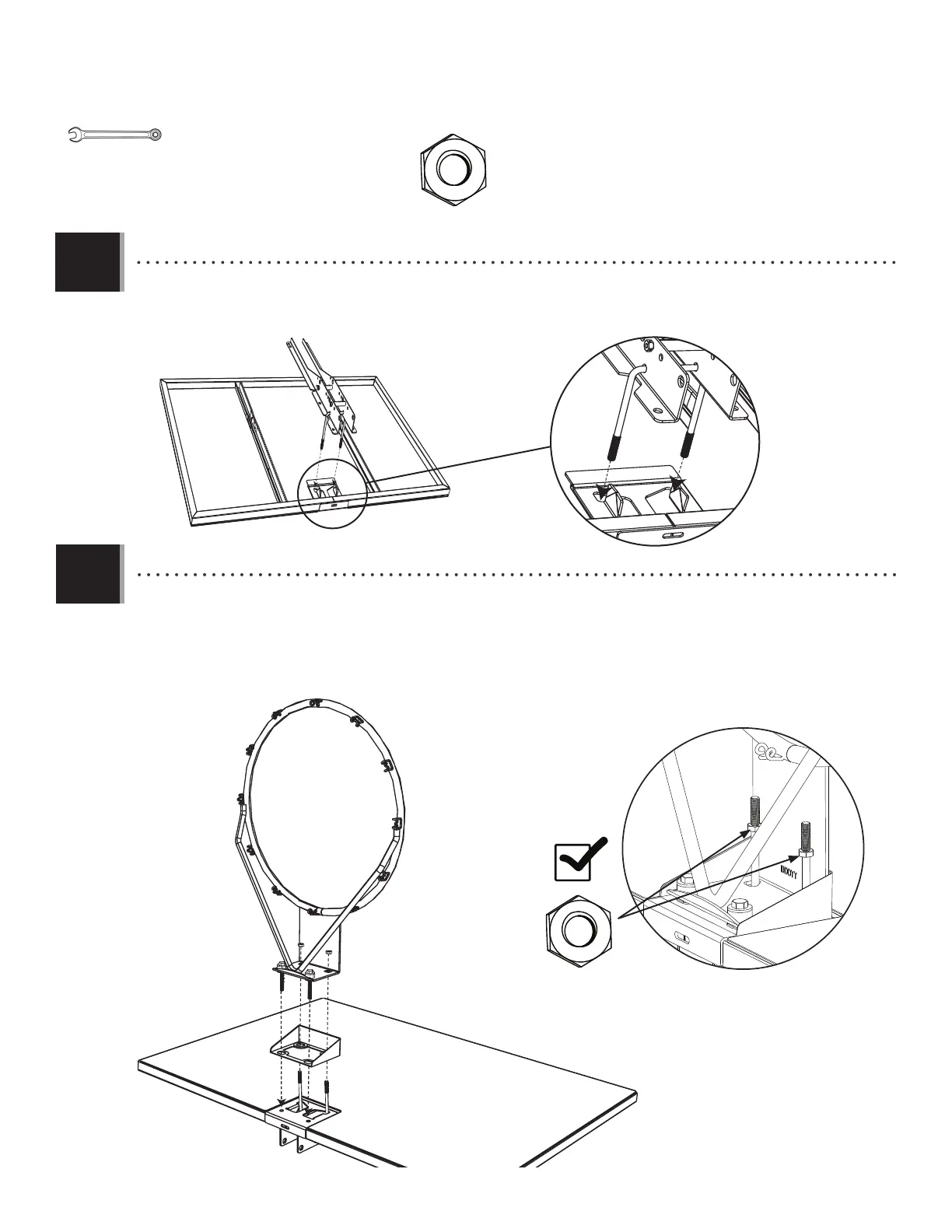

• Connect the Rim (ALX) and Plastic Guard (ALD) to the Backboard (AJI) with the hardware indicated. Thread the Jam Nuts (AAV)
all the way down on the U-Bolt.
• Attachez l’anneau (ALX) et le protection en plastique (ALD) au panneau (AJI) en utilisant les accessoires indiqués. Serrez
bien les contre-écrous (AAV) au boulon en « U ».
• Sujete el aro (ALX) y la protección de plastico (ALD) al tablero (AJI) usando el herraje indicado. Apriete por completo las
contratuercas (AAV) en el perno en «U».
ALX
3.4
BNP
AJI
• Insert the U-Bolt (BNP) through the upper part of the opening on the backside of the Backboard (AJI) as shown.
• Insérez le boulon en « U » (BNP) à travers le partie supérieure du trou au verso du panneau (AJI) comme illustré.
• Inserte el perno en «U» (BNP) por la parte superior del hueco en la parte trasera del tablero (AJI) como se muestra.
1/2”
