X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
3.6
ABK (x4)
ACS (x2)

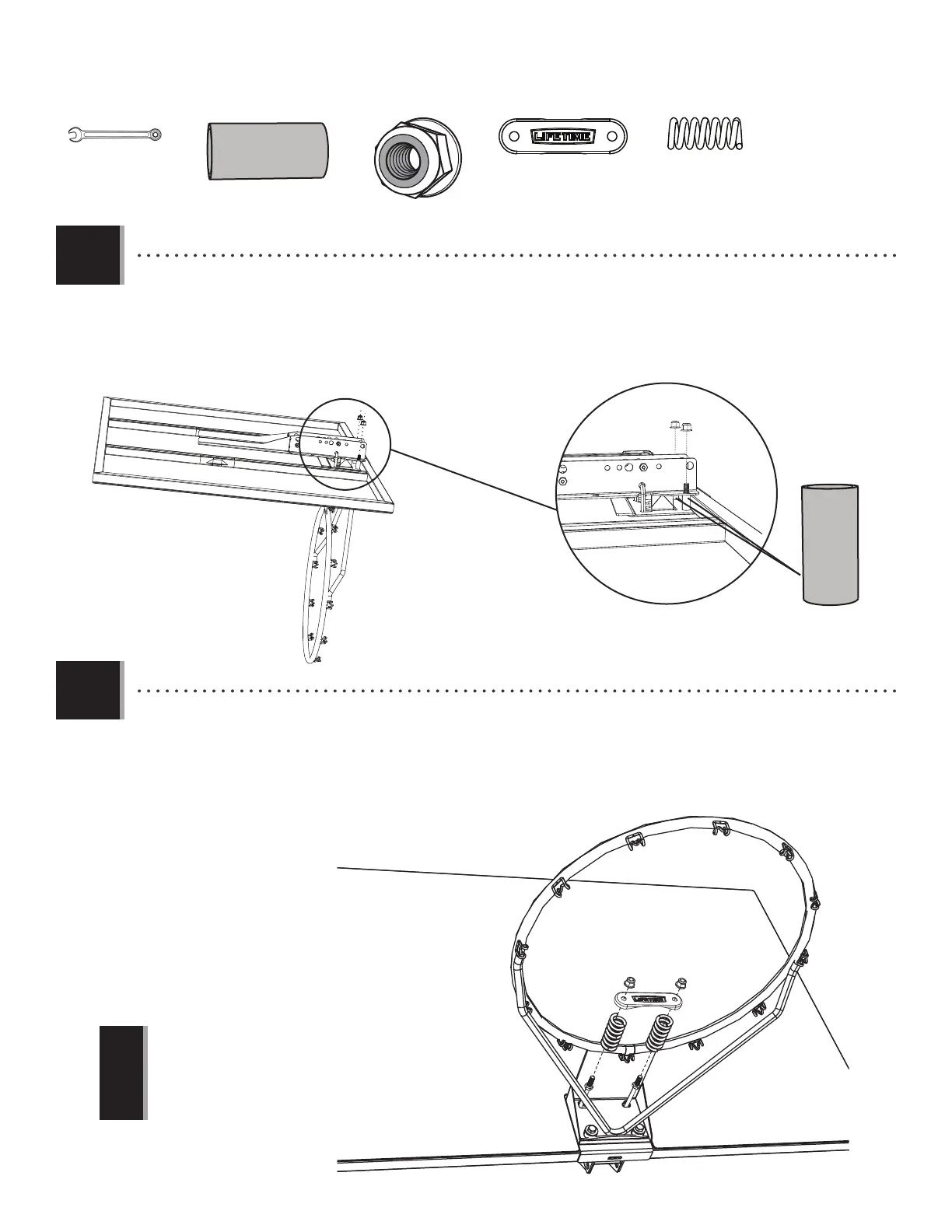

• On the underside of the Backboard, place Steel Spacers (ACS) onto the Bolts (ABG), and secure the Nylock Flange Nuts
(ABK) onto the Bolts.
• À la partie inférieure du panneau, glissez les pièces d’écartement en acier (ACS) sur les boulons, et serrez les écrous à
bride en nylon (ABK) sur les boulons.
• En la parte inferior del tablero, deslice los espaciadores de acero (ACS) sobre los pernos, y apriete las tuercas de brida
de nailon (ABK) sobre los pernos.
ABK
ABK
ACS
ABG
3.7
AJW (x2)
AOW (x1)
ABK
AOW
AJW
• Slide the Compression Springs (AJW) onto the U-Bolt (BNP), and place the Spring Retainer Plate (AOW) over the Compression
Springs. Tighten the Nylock Flange Nuts (ABK) until the Rim (ALX) does not wobble.
• Glissez les ressorts de pression (AJW) sur le boulon en « U » (BNP), et placez the plaque de retenue du ressort (AOW) sur les ressorts
de pression. Serrez bien les écrous à bride en nylon (ABK) jusqu’à ce que l’anneau (ALX) n’est pas branlant.
• Deslice los resortes de compresión (AJW) sobre el perno en «U» (BNP), y coloque la placa retenedor del resorte (AOW) sobre los
resortes de compresión. Apriete las tuercas de brida de nailon hasta que no se bambolea el aro (ALX).
• Do not completely tighten the Nuts in this step!
Tightening the Nuts adjusts the Rim Tension.
• Ne pas serrer excessivement les écrous en « T »
pour que les écrous en caoutchouc se gonfl ent.
• No apriete demasiado las tuercas en «T» para que
se sobresalgan las tuercas de goma.
!
!
1/2”
