Lifetime SPEED SHIFT 90000 - Page 20

20
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

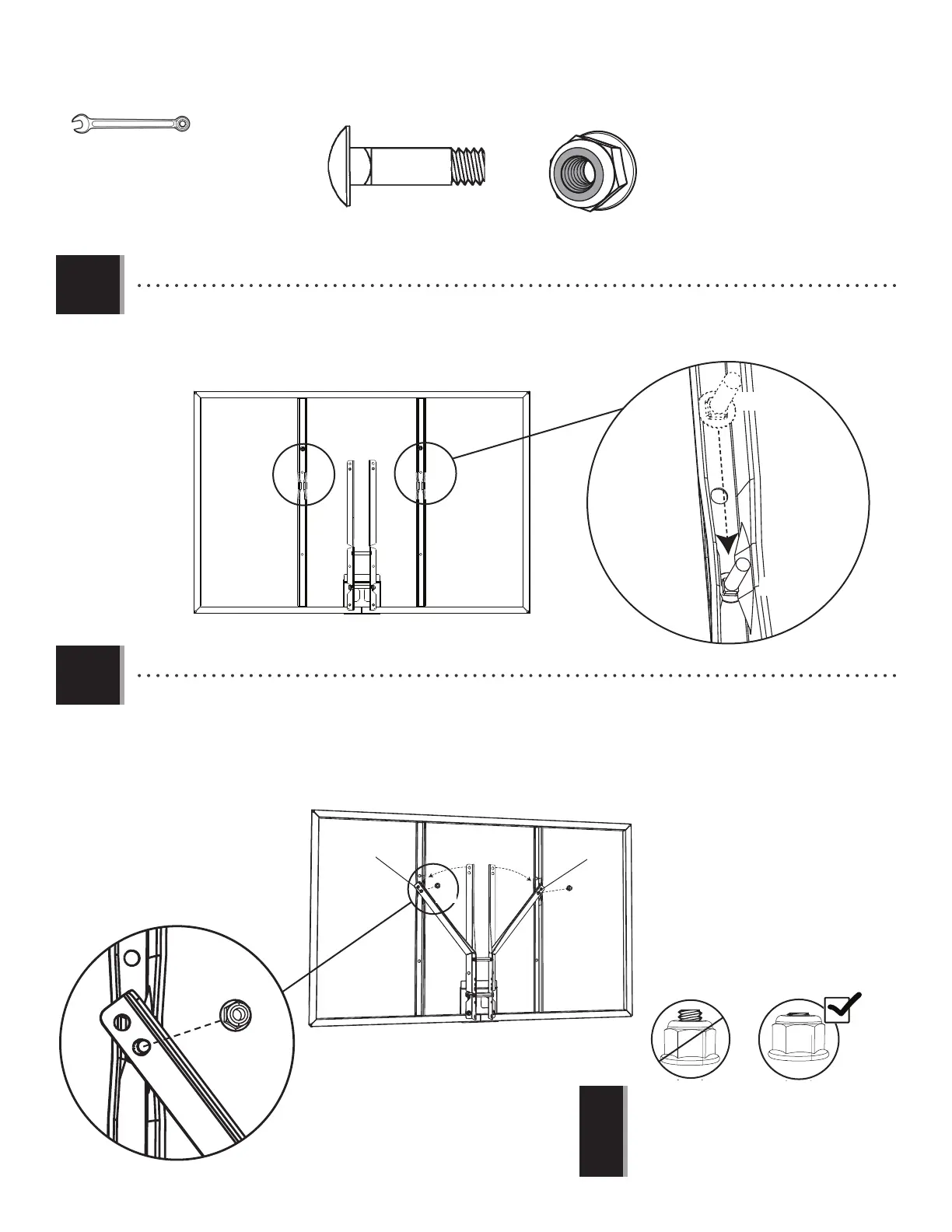

3.8
ABC (x2)
• Slide a Carriage Bolt (ABC) into the crimped slot in each Backboard Channel.
• Glissez le boulon mécanique (ABC) dans la fente ondulée dans chaque canal du panneau.
• Deslice el perno de carrocería (ABC) en la ranura ondulada en cada canal del tablero.
ABC
ABC
ABK
ABK
ABC
ABC
ABK
• Tighten the Nylock Flange Nuts (ABK) until they are
fl ush with the ends of the Bolts.
• Serrez les écrous de bride en nylon (ABK) jusqu’à ce
qu’ils soient au ras des extrémités des boulons.
• Apriete las tuercas de brida de nailon (ABK) hasta que
estén a ras de los extremos de los pernos.
!
1/2”
ABK (x2)
ABK
3.9
• Bend the Backboard Brackets by hand, and gently lift them over the Carriage Bolts (ABC). Securely fasten the Backboard
Brackets to the Backboard Channels.
• Pliez à la main les supports du panneau, et soulevez-les doucement sur les boulons mécaniques (ABC). Attachez bien
les supports du panneau aux cannaux du panneau.
• Doble a mano los soportes del tablero, y levántelos encima de los pernos de carrocería (ABC). Sujete bien los soportes
del tablero a los canales del tablero.
