14
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS
3.1

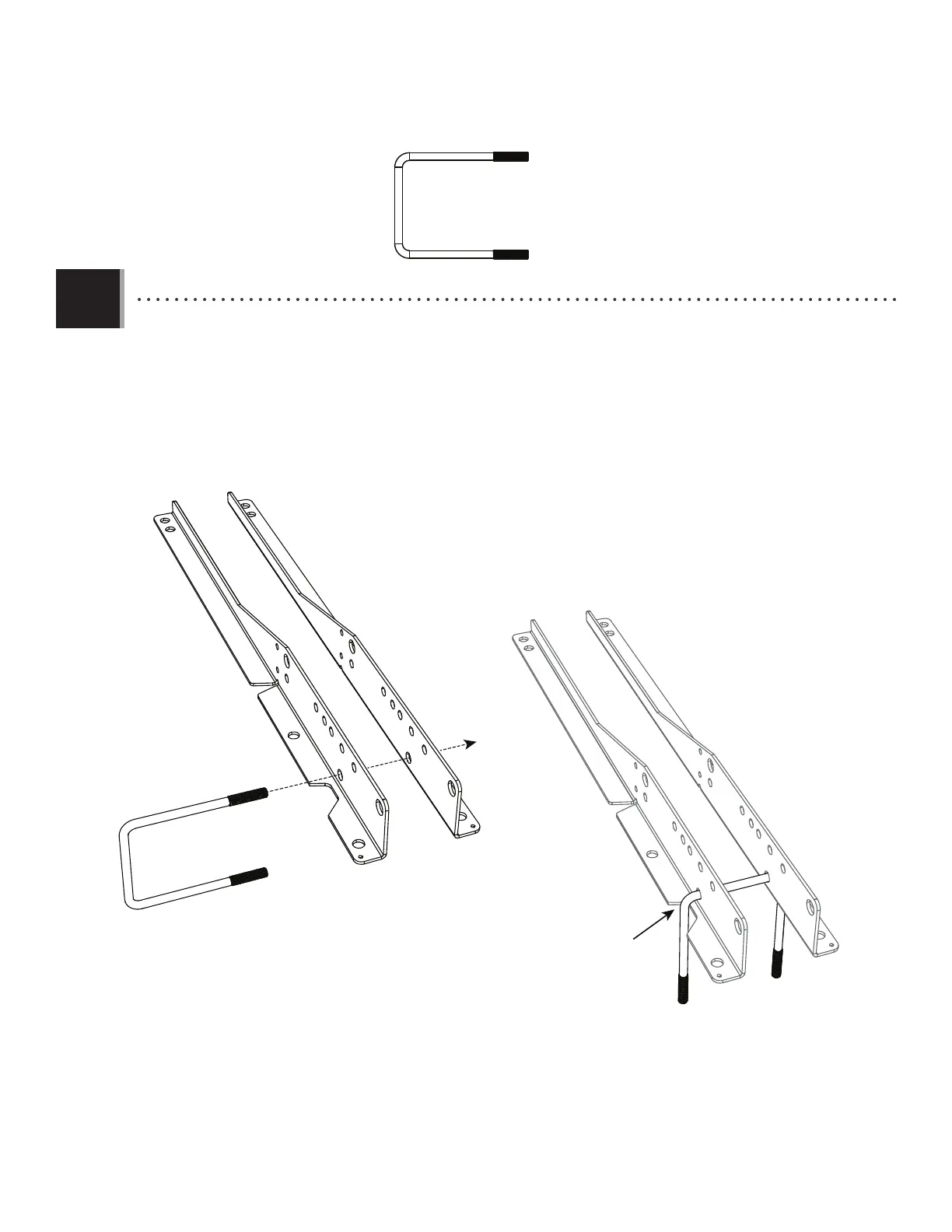

• Slide the U-bolt (BNP) through the left and right backboard brackets (AJJ & AJK). The U-bolt must rest in the notches of the
backboard brackets as shown.
• Glissez le boulon en «U» (BNP) à travers les supports du panneau gauche et droit (AJJ et AJK). Le boulon en « U » doit rester dans
les encoches des supports du panneau.
• Deslice el perno en «U» (BNP) por los soportes izquierdo y derecho del tablero (AJJ y AJK). El perno en «U» debe restar en las
muescas en los soportes del tablero como se muestra.
AOU
AJJ
AJK
AOU (x1)
To Next Page
