16
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS
AAJ (x2)
ABD (x2)
ABF (x2)
ABI (x2)
1/2” (≈13 mm) (x2)
(x1)
ABF
ABF
3.4
AAJ
ABI
ABD
ABF
ALX
ABI
ABI
AAJ
AAJ

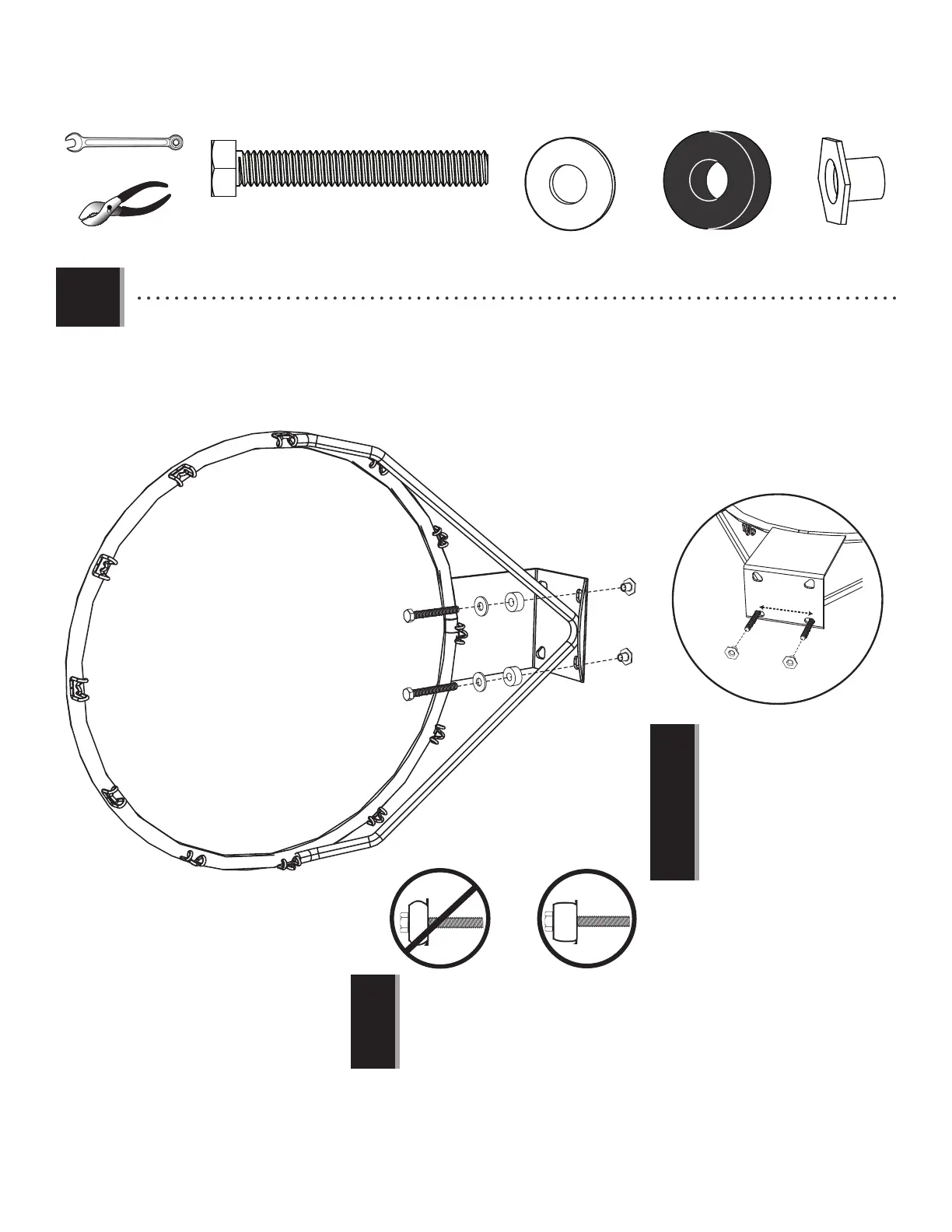

• Insert two tap bolts (ABI) with the washers (ABD) and the rubber washers (ABF) through the bottom holes in the back of the rim
(ALX), and secure the hardware with two hex T-nuts (AAJ).
• Inséréz deux boulons (ABI) avec des rondelles (ABD) et des rondelles en caoutchouc (ABF) à travers les trous dans l’anneau (ALX), et
attachez-les bien à l’aide de deux écrous hexagonaux en « T » (AAJ).
• Inserte dos pernos (ABI) con rondanas (ABD) y las rondanas de goma (ABF) por los agujeros inferiores en el aro (ALX), y sujételos
con dos tuercas hexagonales en «T» (AAJ).
• Make sure that the tap bolts (ABI)
are positioned on the outside edge
of the holes as shown.
• Assurez-vous de positionner
les boulons (ABI) sur le bord
externedes trous comme illustré.
• Aseguúrese de ubicar los pernos
(ABI) en el borde externo de los
agujeros como se muestra.
!
• Do not overtighten the hardware so that the rubber
washers bulge.
• Ne pas serrer excessivement les écrous en « T »
pour que les écrous en caoutchouc se gonfl ent.
• No apriete demasiado las tuercas en «T» para que
se sobresalgan las tuercas de goma.
!
!
AAJ
ABI
ABD
ABF
