X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

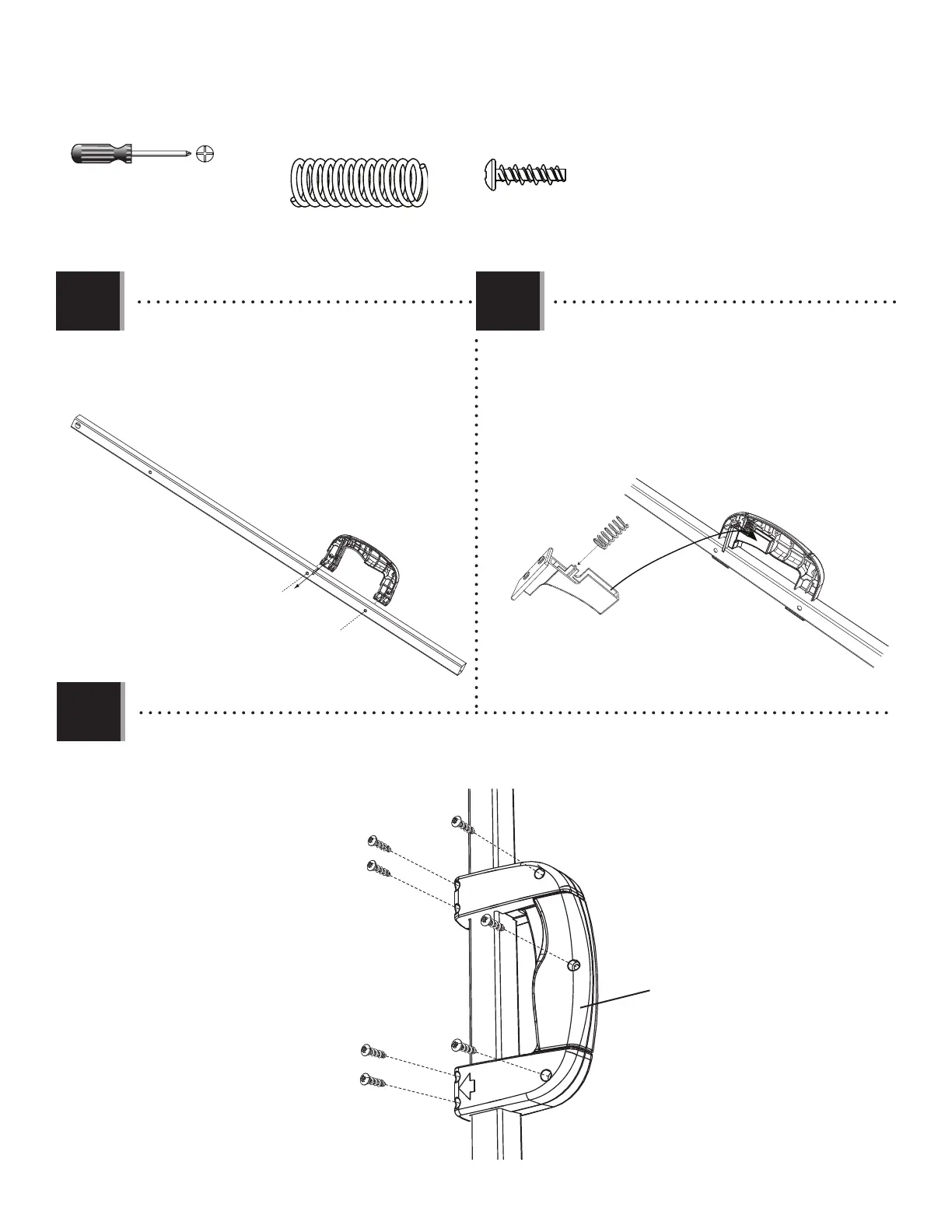

• Align the right handle (AKN) to the outer tube (ALB)
as shown.
• Alignez la manivelle droite (AKN) avec le tube
externe (ALB) comme indiqué.
• Alinee la manivela derecha (AKN) con el tubo
externo (ALB) como se indica.
5.3
• Slide the trigger spring (AQH) onto the trigger in
the location shown.
• Utilisant la quincaillerie indiquée, et glissez le
ressort de gâchette (AQH) sur le gâchette dans
l’emplacement indiqué.
• Deslice el resorte del activador (AQH) sobre el
activador en la ubicación indicada.
5.4
AQH
AQI (x1)
ALB
AKN
5.5
• Attach the left handle (AKL) to the right handle with the hardware shown.
• Attachez la manivelle gauche (AKL) a la manivelle droite avec de la quincaillerie indiquée.
• Sujete la manivela izquierda (AKL) al manivela derecha usando el herraje indicado.
ADT
ADT
ADT
ADT
ADT
ADT
ADT
AKL
ADT (x7)
