X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS
5.6
7/16” (≈11 mm) (x2)
AAL (x1)
ADJ (x1)
AAL
ADJ

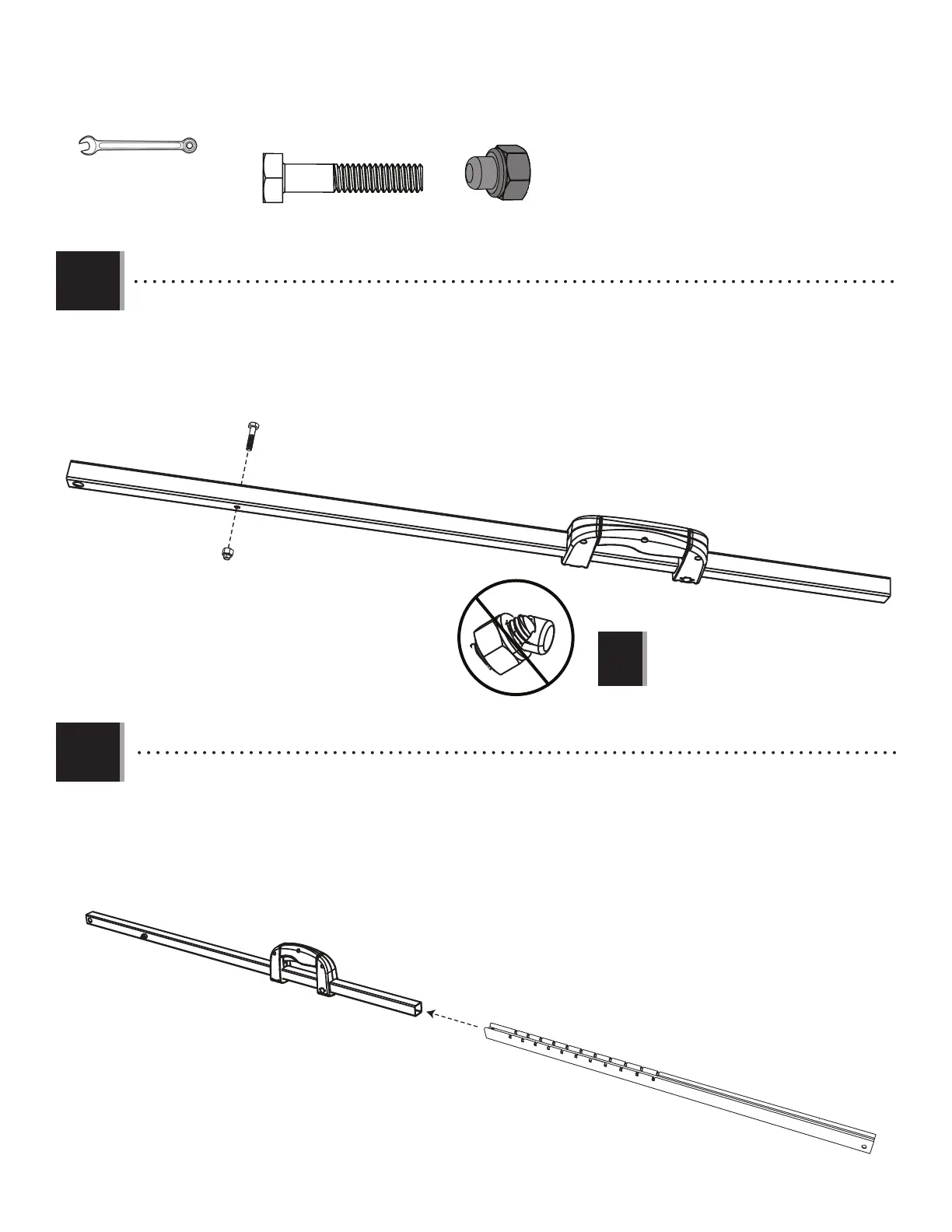

• Insert the hex bolt (AAL) through the holes indicated on the outer tube (ALB). Secure the hex bolt to the outer tube with the
cap nut (ADJ).
• Insérez le boulon hexagonal (AAL) à travers les trous indiqués sur le tube externe (ALB). Assurez le boulon hexagonal au tube
externe à l’aide d’un écrou à chape (ADJ).
• Introduzca un perno hexagonal (AAL) a través de los agujeros indicados en el tubo externo (ALB). Sujete el perno hexagonal de
al tubo externo con una tuerca ciega (ADJ).
• Do not overtighten the cap nut.
• Nes pas serrer excessivement l’écrou à chape.
• No apretar demasiado la tuerca ciega.
!
AKQ
• While pressing the trigger, insert the notched end of the inner channel (AKQ) into the outer tube (ALB). Continue to insert the inner
channel into the outer tube until the trigger clicks into the fi rst slot. Then release the trigger.
• En appuyant sur la gâchette, insérez l’extrémité gravée du canal interne (AKQ) dedans le tube externe (ALB).
Continuez d’insérer le canal interne dedans le tube externe jusqu’à ce que la gâchette se fi xe dans la première
encoche. Ensuite, release la gâchette.
• Mientras que apriete el gatillo, introduzca el extremo con muesca del canal interno (AKQ) adentro del tubo externo
(ALB). Siga insertando el canal interno adentro del tubo externo hasta que el gatillo se encaja dentro de la
primera muesca. Entonces, suelta el gatillo.
ALB
5.7
