ÉLECTROPOMPE FLOWMASTER ÉLECTROPOMPE FLOWMASTER
24 Vcc, rapport d’engrenage 5:1, 85567, 85568 85591 24 Vcc, rapport d’engrenage 17,8:1, 2-étages 85569
CONTRE-PRESSION (BARS) TR/MIN APPEL DE COURANT (AMPÈRES)* CONTRE-PRESSION (BARS) TR/MIN APPEL DE COURANT(A)*
0 375 2 0 107 1,28
69 350 4,5 69 105 2
138 325 7,3 138 103 2,75
207 300 9,6 172 100 3,2
275 280 12 Un fusible monté sur le terrain de 5 A est recommandé.
345 250 15,3 Tableau 3
*Un fusible monté sur le terrain de 20 A est recommandé.
Tableau 2 ÉLECTROPOMPE FLOWMASTER
24 Vcc, rapport d’engrenage 19:1, 2 étages, 85554 et 85566
ÉLECTROPOMPE FLOWMASTER CONTRE-PRESSION (BARS) TR/MIN APPEL DE COURANT(A)*
24 Vcc, rapport d’engrenage 34:1, 2 étages 85552 et 85553 0 105 1,28
CONTRE-PRESSION (BARS) TR/MIN APPEL DE COURANT(A)* 69 103 2,03
0 58,2 1,16 138 101 2,96
69 57,6 1,57 207 99 3,68
138 57,0 2,10 275 98 4,83
207 56,5 2,62 345 96 6,47
275 55,9 3,20 *Fusible pour 10 A
345 55,4 4,20 Tableau 5
* Fusible pour 6 A
Tableau 4

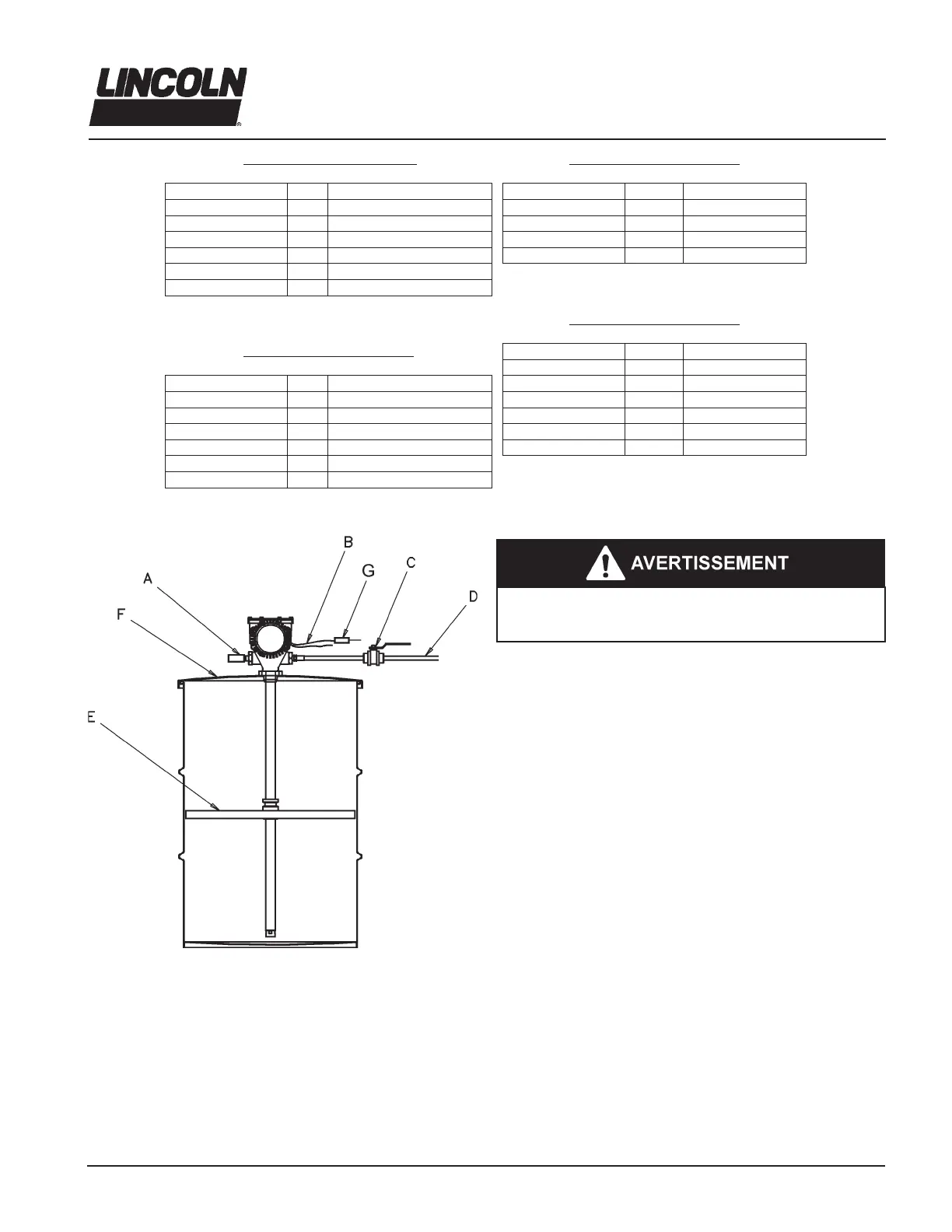

Illustration 2
A – Dispositif de décharge de sécurité 272722 ou 272572
B – 24 Vcc du contrôleur
C – soupape d’arrêt de sortie
D - Conduit d’alimentation de matières
E – Plaque suiveuse (85492 pour 120 lbs,)
F – couvercle de tambour (84616 pour 120 lbs.)
G – fusible installé sur le terrain
Toutes les pompes sont réglées pour tourner à la vitesse de
remplissage. Ne pas changer les réglages de la pompe avant la
procédure de démarrage.
1. Retirez la conduite de sortie de la pompe.
2. Une fois la pompe placée dans un conteneur rempli de graisse ou
de lubriant, mettre la pompe sous tension. S’assurer que tout l’air
a été expulsé de la pompe et qu’un débit de graissage uniforme
est obtenu.
3. Rebrancher la conduite de sortie de la pompe. Ne jamais laisser la
pompe tourner sans lubriant. Surveiller le niveau d’alimentation
de graissage et le rectier si besoin est.
Électropompe à entraînement rotatif
FlowMaster™
