FlowMaster™ Elektrische Pumpe mit
Umlaufantrieb
Formular 403693
Seite - 29

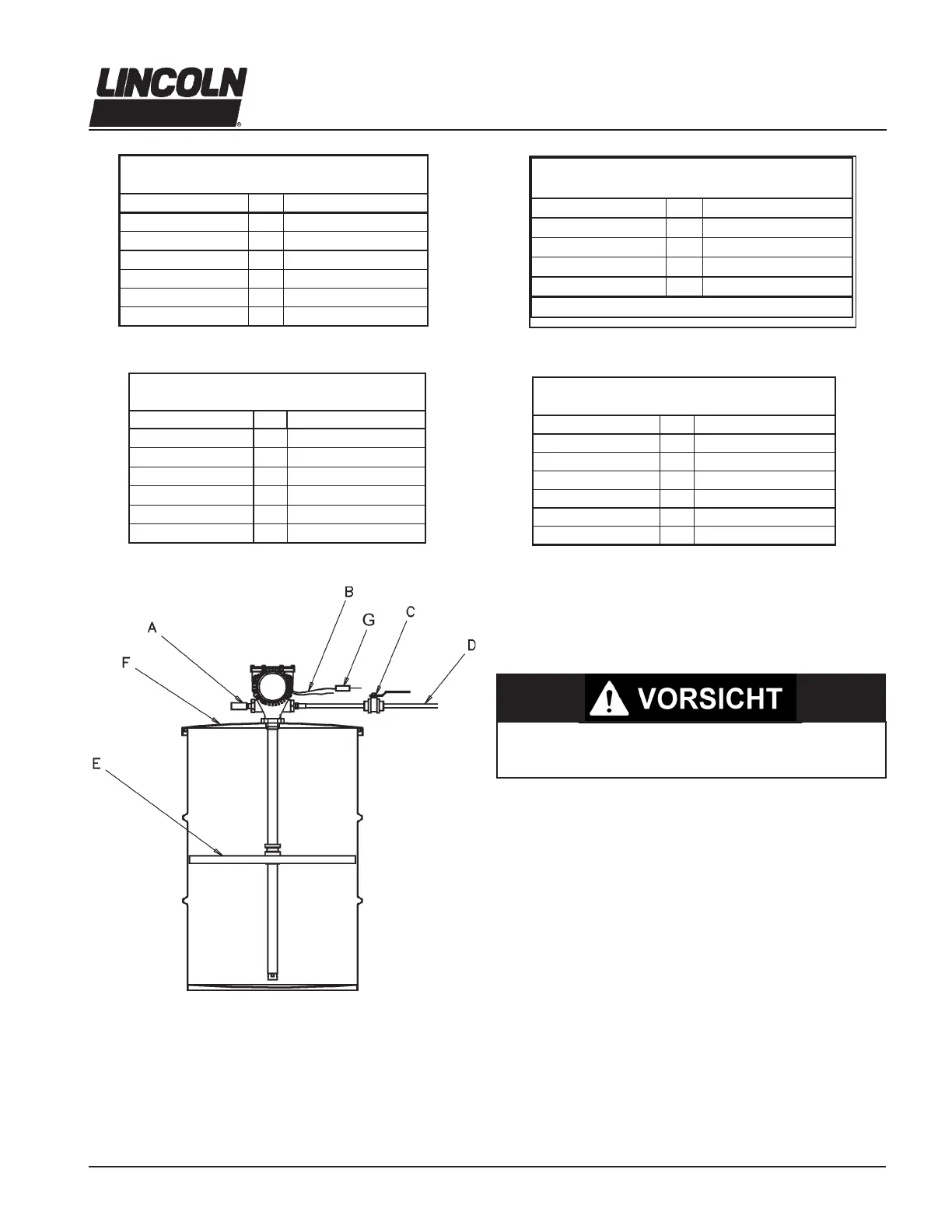

A - Druckbegrenzungsventil (272722 oder 272572)
B - 24 VDC vom Steuergerät
C - HD Absperrventil, förderseitig
D - Förderleitung
E - Folgeplatte (85492 f. Fass-ID ~355 mm,)
F - Fassdeckel (84616 f. Fass-AD ~370 mm,)
G - Sicherung, bauseitig
Betrieb
Alle Pumpen sind werkseitig auf die volle Arbeitsgeschwindigkeit
eingestellt. Einstellung nicht vor Abschluss des Inbetriebnahmever-
fahrens verändern.
1. Förderleitung vom Pumpenauslass entfernen.
2. Pumpe auf volles Fettfass setzen und mit 24 VDC Stromversor-
gung verbinden. Pumpe arbeitet. Austretendes Fett am Pumpenaus-
lass auffangen. Pumpe abstellen sobald diese entlüftet ist und das
Fett blasenfrei gefördert wird.
3. Förderleitung wieder am Pumpenauslass anbringen.
Achtung: Schmierstoffniveau im Fass regelmäßig überwachen.
Schmierstoff rechtzeitig wieder ergänzen. Pumpe niemals ohne
Schmierstoff trocken laufen lassen und sofort abschalten.
Abbildung 2
FLOWMASTER PUMPEN 85567, 85568 und 85591
24 VDC Getriebeübersetzung 5:1 (1-stug)
Gegendruck U/min Stromstärke [A]*
0 PSI ( 0 bar) 375 2
1000 PSI ( 69 bar) 350 4.5
2000 PSI (138 bar) 325 7.3
3000 PSI (207 bar) 300 9.6
4000 PSI (276 bar) 280 12
5000 PSI (345 bar) 250 15.3
*20 A Sicherung erforderlich
FLOWMASTER PUMPE 85569
24 VDC Getriebeübersetzung 17,8:1 (2-stug)
Gegendruck U/min Stromstärke [A]*
0 PSI ( 0 bar) 107 1.28
1000 PSI ( 69 bar) 105 2
2000 PSI (138 bar) 103 2.75
2500 PSI (172 bar) 100 3.2
*5 A Sicherung erforderlich
FLOWMASTER PUMPEN 85552 & 85553
24 VDC Getriebeübersetzung 34:1 (2-stug)
Gegendruck U/min Stromstärke [A]*
0 PSI ( 0 bar) 58.2 1.16
1000 PSI ( 69 bar) 57.6 1.57
2000 PSI (138 bar) 57.0 2.10
3000 PSI (207 bar) 56.5 2.62
4000 PSI (276 bar) 55.9 3.20
5000 PSI (345 bar) 55.4 4.20
*6 A Sicherung erforderlich
FLOWMASTER PUMPEN 85554 & 85566
24 VDC Getriebeübersetzung 19:1 (2-stug)
Gegendruck U/min Stromstärke [A]*
0 PSI ( 0 bar) 105 1.28
1000 PSI ( 69 bar) 103 2.03
2000 PSI (138 bar) 101 2.96
3000 PSI (207 bar) 99 3.68
4000 PSI (276 bar) 98 4.83
5000 PSI (345 bar) 96 6.47
10 A Sicherung erforderlich
Tabelle 2
Tabelle 3
Tabelle 4
Tabelle 5
