Connect ID 32-46 - 140 -
Bedienungsanleitung

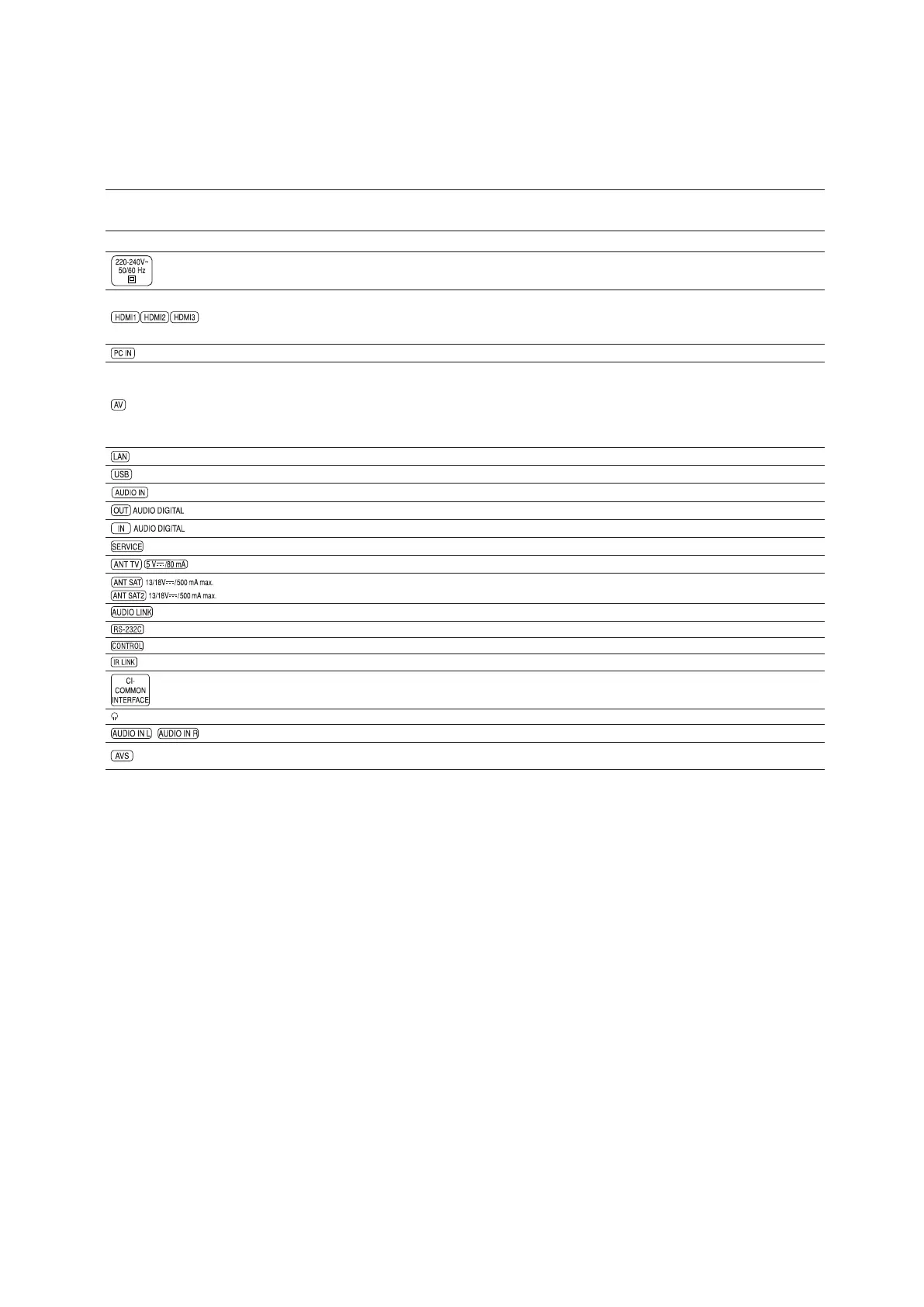

Anschlüsse (max. Ausstattung)
Bezeichnung Art Funktion / Signal
Netzbuchse 220-240 V ~ 50 / 60 Hz Versorgungsspannung
HDMI Typ A (3x)
Digital Video/Audio IN
(HDMI1, HDMI2, HDMI3):
Digital Audio OUT
(HDMI1 via HDMI ARC)
Digital-Bild
(2
und -Ton
D-SUB 15-polig Video IN: PC/STB-Bildsignal
(2
Mini-Scart
Video IN:
Video OUT:
Audio IN:
Audio OUT:
Y/C (S-VHS/Hi 8)
FBAS (VHS/8 mm)
RGB
FBAS (VHS/8 mm)
Y/C (S-VHS/Hi 8)
L/R
L/R
RJ-45 Ethernet / Fast Ethernet: Netzwerk-Schnittstelle
USB Typ A (2x) USB 2.0 (max. 500mA): Multimedia-Dateien / Software-Update
Klinke 3,5 mm Audio IN: L/R
Cinch (schwarz) Digital Audio OUT (SPDIF): Digital-Ton
Cinch (schwarz) Digital Audio IN (SPDIF): Digital-Ton
Mini-DIN Service/L-Link
IEC-Buchse Ø5L  Antenne analog / Kabel analog / DVB-T/T2
(1
/ DVB-C
F-Buchse (2x)
(1
Ø5L  ANT-SAT DVB-S/S2
D-SUB 26-polig Audio OUT: Multiton
RJ12
(1
Data I/O: Serielle Schnittstelle
Mini-DIN
(1
Drehfußsteuerung (Positionierungsgenauigkeit 1,5°)
Klinke 3,5 mm
(1
Anschluss für IR-Sender
CI-Slot (2x) Common Interface: Steckplatz für CA-Modul
Klinke 3,5 mm Kopfhörer 32–2000 Ohm
Cinch (weiß/rot) Audio IN: L (weiß) / R (rot)
Mini-DIN
Video IN: Y/C (S-VHS/Hi 8)
FBAS (VHS/8 mm)

Technische Daten
(1
Ausstattungs- und Aufrüstmöglichkeiten siehe Seite 144.
(2
Kompatible Bildsignale siehe Tabelle auf Seite 139.
Technische Daten
2)
Kompatible Bildsignale
1)
Ausstattungs- und Aufrüstmöglichkeiten
