Loewe Individual 55 Compose 3D, Individual 46 Compose 3D, Individual 40 Compose 3D, Individual 32 Compose 3D Service Manual

9

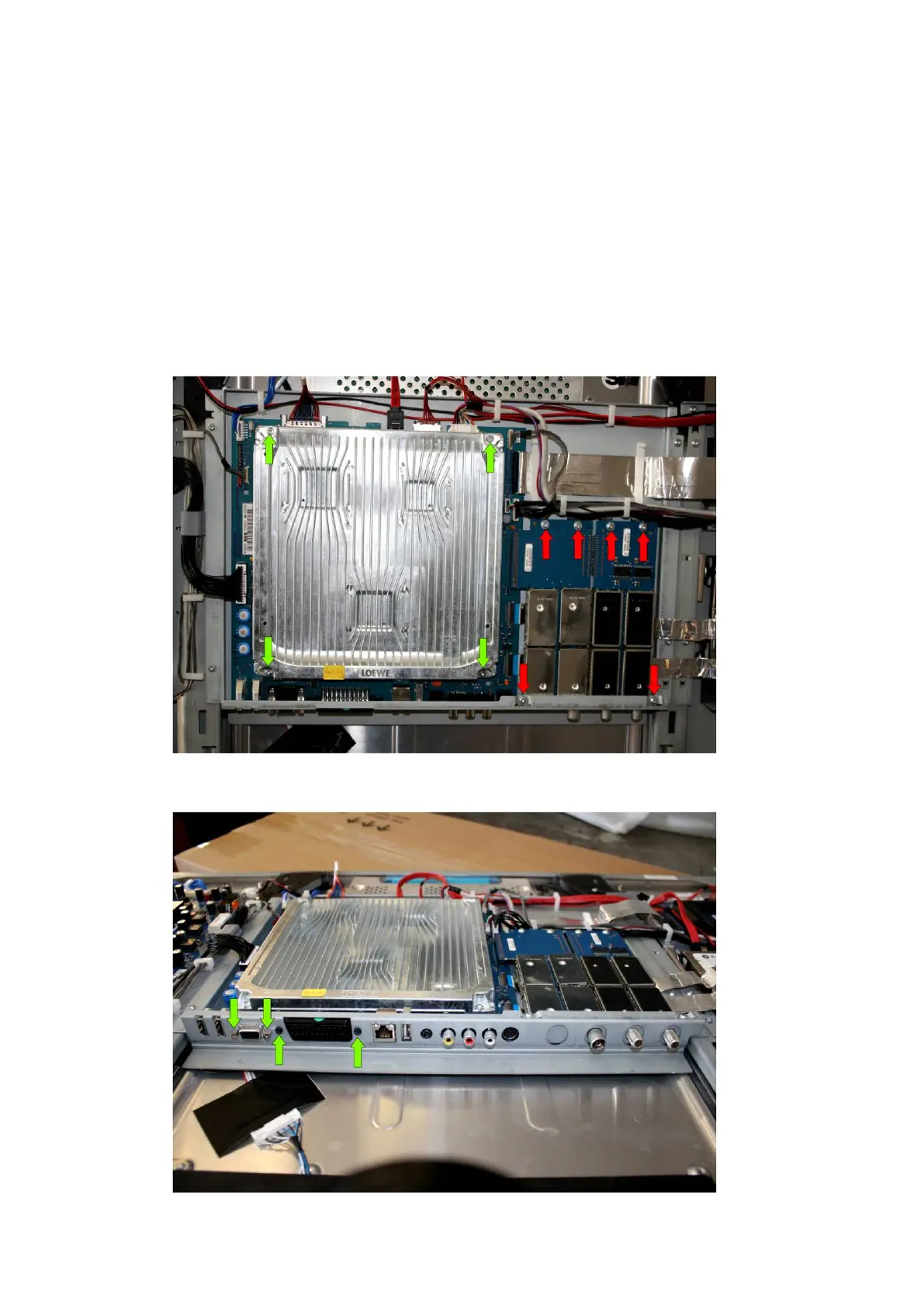

Ausbau vom Signal-Board
Entfernen Sie zuerst die 6 Torx-Schrauben vom Typ M3 T10 und ziehen Sie das
Tunermodul vom Signal-Board ab, Abb. 13. (rote Pfeile)
Im Anschluss die 4 Torx-Schrauben vom Typ M3 T10 vom Kühlkörper des Signal-
Board entfernen, Abb. 13 (grüne Pfeile)
Danach die beiden Bolzen für die VGA Buchse und die 2 Torx-Schrauben an der
Eurobuchse vom Typ M3 T10 entfernen, Abb. 14.
Lösen Sie danach alle Kabelverbindungen vom Signal-Board und vermeiden Sie
dabei Schäden durch elektrostatische Aufladung.
Achtung. Beachten Sie den Umgang mit MOS-Bauteilen!
Abb. 13
Abb. 14
