Loewe L 82 HF - Betrieb mit dem Externen HF-Sender; Den Sender Anschließen

6
Betrieb mit dem externen HF-Sender
12 — 13V DC
AUDIO
INPUT
CHANNEL
1 2 1
➜
➜
12 — 13V DC
AUDIO
INPUT
CHANNEL
1 2 1
➜
➜
12 — 13V DC
AUDIO
INPUT
CHANNEL
1 2 1
➜
➜

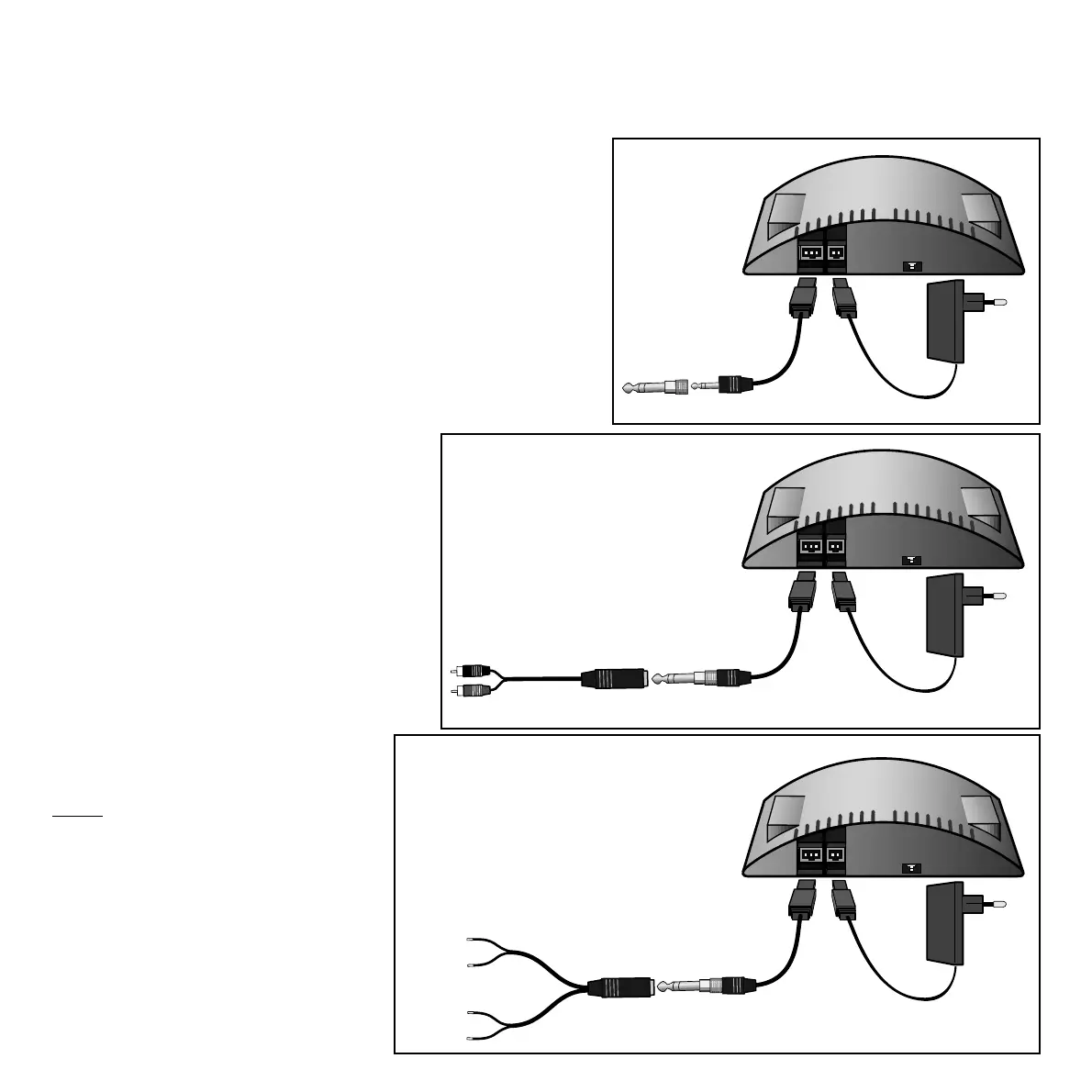

Den Sender anschließen
Das beiliegende Kabel mit 6,3 mm Klinkenstecker
stecken Sie in die Buchse „AUDIO INPUT“ am Sender
ein. Je nach Verwendung der drahtlosen Lautspre-
cheranlage gehen Sie wie folgt vor:
Als Surround-Rear Lautsprecher
Bei TV-Geräten, die mit dem externen Dolby Pro Logic
Baustein DSP 1 verbunden sind, schließen Sie den
Sender über den Adapter Klinkenbuchse auf Lautspre-
cher-Kabel an die Lautsprecher-Anschlüsse
„SURROUND“ an.
Die beiden Kabel, die mit einem roten Schlauch
überzogen sind, sind für den rechten Lautsprecheran-
schluß bestimmt. Die beiden Kabel mit dem schwar-
zen Schlauch für den linken Lautsprecheranschluß.
Die roten Leitungen dieser beiden Kabel schließen Sie
an die roten Lautsprecher-Klemmen für den linken
und rechten Tonkanal an. Die schwarzen Kabelenden
schließen Sie an die schwarzen Lautsprecher-
Klemmen für den linken und rechten Tonkanal an.
Verwenden Sie nur diesen Adapter, er enthält
Spannungsteiler, um die Lautsprecher-Ausgänge in
Verbindung mit dem Sender nutzen zu können.
Beim Loewe TV Spheros (mit Dolby Pro Logic
Decoder) und Loewe TV mit Chassis MediaPlus, ohne
integriertem HF-Sender aber mit integriertem Dolby
Digital Decoder, schließen Sie über den mitgelieferten
Adapter Klinkenbuchse auf Cinch-Stecker die beiden
Cinch-Stecker an die Buchsen „SURROUND“ bzw.
„SUR“ an.
Roter Stecker = rechts, weißer Stecker = links.
Hinweis:
Den Sender können Sie auch an Geräte von anderen
Herstellern anschließen.
Netz-Anschluß
Verwenden Sie das mitgelieferte Steckernetzteil. Das
Netzteil ist für 220/230 Volt Wechselspannung
ausgelegt. Schließen Sie das Kabel an die Buchse
„12–13V DC“ an.
Der Sender schaltet sich automatisch ein, wenn ein
Tonsignal zugeführt wird. Er schaltet sich aus, wenn
ca. 3 Minuten lang kein Tonsignal mehr anliegt. Die
Leuchtdiode erlischt dann.
roter Stecker = rechts
weißer Stecker = links
Markierungen der Lautsprecher-
Anschlüsse beachten
rot
schwarz
rot
schwarz
rot mark. Doppelkabel = rechts
schwarz mark. Doppelkabel= links
Anschluß an Kopfhörer-Buchse
Anschluß an Cinch-Buchsen
Anschluß an Lautsprecher-Klemmen (Zubehör)
