DE

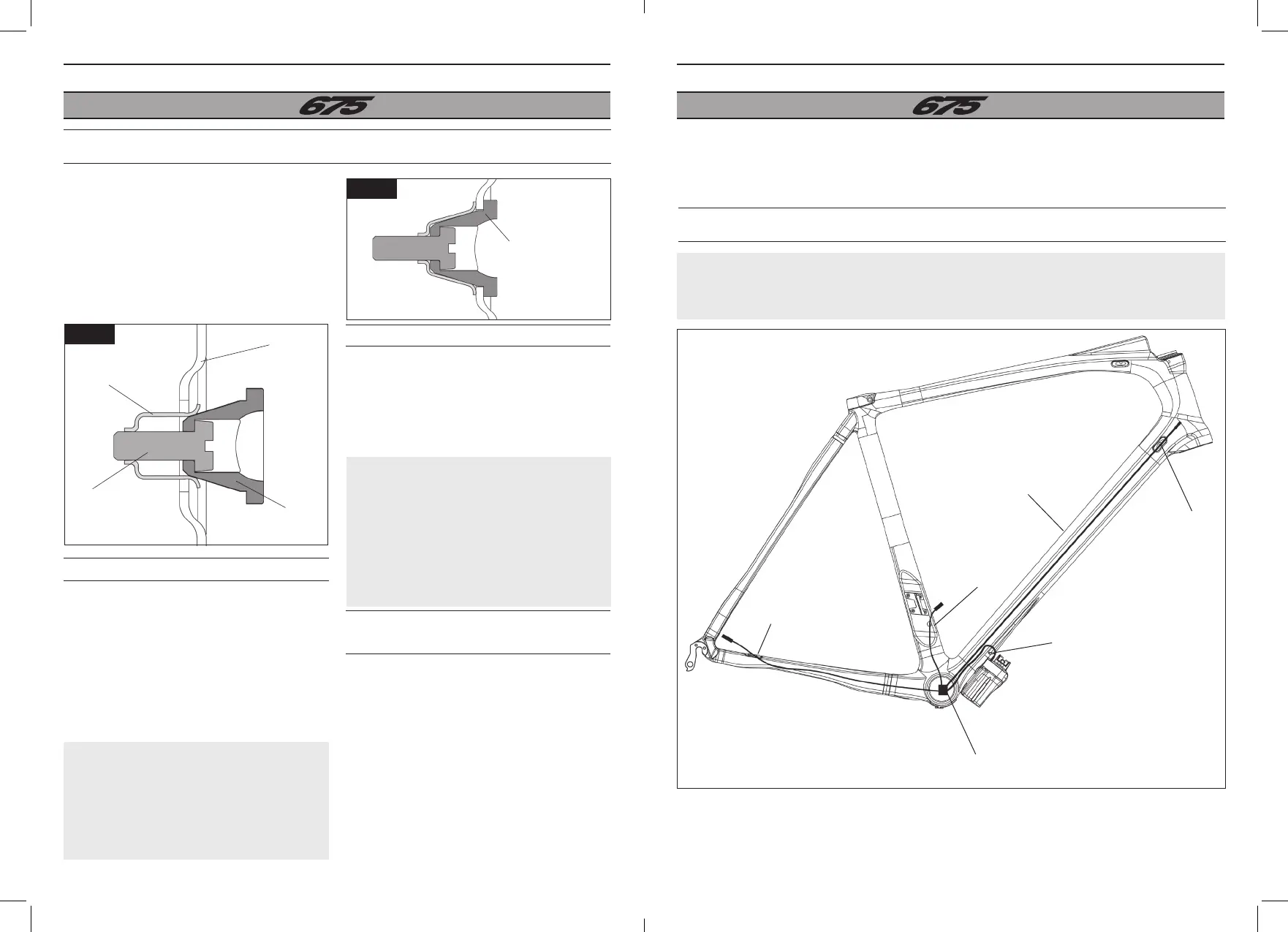

MONTAGE DER SHIMANO DI2 & CAMPAGNOLO EPS ERKABELUNG
Weitere Informationen zur Montage der DI2 oder EPS Verkabelungen entnehmen Sie bitte der
Anleitung des Herstellers. (Montagebeispiel mit der Batterie unter dem Diagonalrohr. Weitere
Montagen sind möglich: siehe Anleitung des Herstellers).
DI2-/-EPS-
Kabelanschlag
DI2-/-EPS-Kabelanschlag
DI2-/ EPS-



unter dem Tretlagergehäuse
einzubauen


dem diagonalen Rohr
Hauptanschluss (Aussparung
im Gehäuseeinsatz)
Dank der mitgelieferten Kabelanschläge kann Ihr Look 675 Rahmen mit einer mechanischen oder
elektronischen Schaltgruppe montiert werden (DI2 oder EPS).
DE
60 61
ABNEHMBARER KABELANSCHLAG
MONTAGE
MONTAGE DES HINTEREN

DÉMONTAGE
Anschlag in seiner
Aufnahme
1. Vergewissern Sie sich, dass der
Kabelanschlag offen ist.
2. Legen Sie den Kabelanschlag in seine
Aufnahme gegen die Wand aus Verbundstoff
des Rahmens (Abb. f).
3.  
an, bis der Anschlag fest in seiner Aufnahme
sitzt (Abb. g).
    
Schutzschlauch im Inneren des horizontalen Rohrs.
1. Montieren Sie den Kabelanschlag der hinteren

Rohr).
2. 
Aufnahme des Kabelanschlags, der sich vor dem
horizontalen Rohr befindet.
3. 
der Aufnahme des sich hinter dem horizontalen
Rohr befindlichen Kabelanschlags austritt.
4.       
Rohr befindlichen Kabelanschlag wieder ein.
Entfernen Sie das Kabel aus dem Kabelanschlag.
1. Lockern Sie die Spannschraube, bis sich der
Kabelanschlag löst.
2. Entfernen Sie den Anschlag. Wenn sich der
Anschlag nicht abziehen lässt, drehen Sie die
Spannschraube noch weiter heraus.
Das LOOK 675 ist mit abnehmbaren
Kabelanschlägen ausgerüstet, die zur Montage
der elektronischen Schaltgruppen dienen.
Ursprünglich sind Kabelanschläge zur Montage
einer mechanischen Schaltgruppe vorgesehen.
Für eine elektronische Schaltgruppe müssen
die mit dem Rahmen gelieferten spezifischen
Kabelanschläge montiert werden.
Achtung! Ein übermäßig starkes
Anziehen der Spannschraube kann zur
Beschädigung des Schraubengewindes
und der Haltefeder führen. Es kann
negative Auswirkungen auf den Halt des
Anschlags oder dessen Loslösen haben.
Achtung! Das Endstück der Spannschraube ist
abgeflacht, damit sich die Haltefeder bei der
Lockerung der Schraube nicht loslöst. Üben
Sie bei der Lockerung nicht zu viel Kraft auf
die Schraube aus, andernfalls kann dies zum
Loslösen der Spannfeder und zur Beschädigung
des Spannschraubengewindes führen. Es
kann negative Auswirkungen auf den Halt des
Anschlags oder dessen Loslösen haben.
Haltefeder
Rahmen
Spannschraube
Kabelanschlag
Abb. f
Abb. g
