53
DE
Ihr Rahmen wurde mit einer vormontierten
HSC 675 Gabel mit dem LOOK Head-Fit-
4-Steuersatz geliefert.
Die auf dem Rahmen montierte Gabel wird
mit einem Schaft geliefert, der eine für jede
Rohrgröße spezifische Länge aufweist. Der
Schaft ist mit Absicht um 5 mm länger, damit
es möglich ist, einen 5 mm Spacer unter dem
Vorbau zu montieren. Der Gabelschaft muss
um 5 mm gekürzt werden, damit der A-Stem
Vorbau in der unteren Position montiert wer-
den kann und ein perfektes Design entsteht
(die Schnittstelle ist auf dem Gabelschaft
angegeben).
Es wird ausdrücklich empfohlen, sich für
die Ausführung des Schnitts an einen auto-
risierten LOOK Fachhändler zu wenden.
Der A-Stem Vorbau ist so konzipiert, dass er
optimal im Rahmen integriert werden kann.
Es wird empfohlen, ihn möglichst ohne Spa-
cer unter dem Vorbau zu verwenden. Um die
Höhe des Lenkers einzustellen, muss ledi-
glich der reversible A-Stem Vorbau umge-
dreht werden.
Hinweis:
Da das Einstellen der Höhe des Vorbaus und das Festziehen des Steuersatzes getrennt voneinander
erfolgen muss und für die Montage der Gabel mit dem Steuersatz Spezialwerkzeuge benötigt wer-
den, wird ausdrücklich empfohlen, sich für die fachgerechte und komplette Demontage und Mon-
tage der Gabel an einen autorisierten Fachhändler zu wenden.
Wir weisen darauf hin, dass die Gabel bei Wartungsarbeiten auf einem Rad ruhen muss. Ein anor-
LOOK-Garantie.

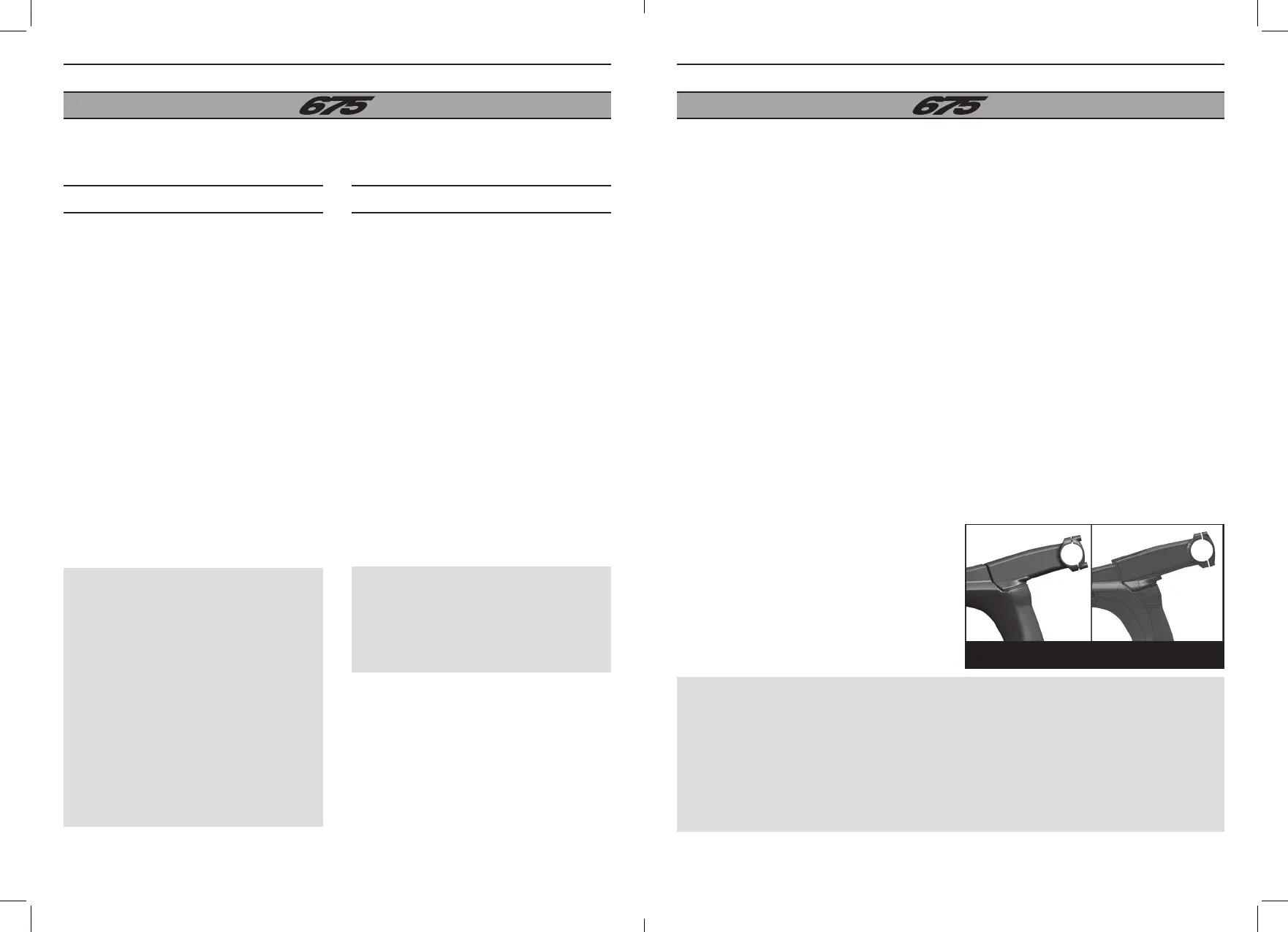

Ohne Spacer Mit 5 mm Spacer
(ungekürztes Steuerrohr)
Der A-Stem Vorbau ist in zwei verschiede-
nen Winkeleinstellungen (+/- 5 mm und +/- 15
mm) und in 5 Längen erhältlich: 80 mm / 90
mm / 100 mm / 110 mm / 120 mm. Dies ermö-
glicht eine große Auswahl an Höhen- und
Längenbereichen, so dass der Lenker präzise
eingestellt werden kann, ohne die Integration
zu beeinträchtigen.
Für noch feinere Einstellungen können Sie
einen 5 mm Spacer zwischen dem Vorbau
und dem Elastomer einsetzen. Der Vorbau
steht dann um 5 mm über den Rahmen über,
die Integration ist leicht beeinträchtigt, aber
die Einstellung noch feiner. Das optimierte
System kommt ohne Spacer aus, da der
Vorbau so nahe wie möglich an den Lagern
befestigt wird, die in dem kurz gehaltenen
Steuerrohr sitzen.
Herzlichen Glückwunsch!
entschieden.
Wir möchten uns für Ihr Vertrauen in unsere
Produkte bedanken. Durch den Kauf dieses
technisch hochwertiges, französisches
Produkt erworben.
Die Fertigung des LOOK 675 Rahmens, der
Gabel, des A-Stem Vorbaus und der Carbon-
Sattelstütze, mit denen auch die Profi-
Mannschaften ausgerüstet werden, wird
während des gesamten Fertigungsprozesses
kontrolliert. Sie werden mit Ihrem Produkt
zufrieden sein!
Unsere Produkte entsprechen
verschiedenen europäischen und
internationalen Normen.
PRODUKTBESCHREIBUNG
den Spezifikationen des LOOK-
Konstruktionsbüros entwickelt und
hergestellt, um Ihnen eine optimale
Kraftübertragung und eine bislang nie
erreichte Lenkgenauigkeit zu bieten.
Diese beiden herausragenden Eigenschaften
werden durch den Einbau von Komponenten
ermöglicht, die speziell für diesen Rahmen
konstruiert wurden. Sie können optimal
miteinander kombiniert werden, wodurch
verbessert und somit eine höhere Leistung
erreicht werden kann.
wir Ihnen, sich an einen Fachbetrieb zu
wenden.
Lesen Sie bitte vor der Nutzung die
Anleitung vollständig durch und beachten
Sie die Hinweise, um dieses hochwertige
Produkt sicher und zu Ihrer vollsten
LOOK sich behält die Möglichkeit vor die
Produktspezifikationen unangekündigt zu
ändern.
Achtung:
Der LOOK Rahmen wurde so konzipiert und
optimiert, dass er von Radfahrern genutzt
werden kann, deren Körpergewicht
höchstens 100 kg beträgt.
DE
52
Zur Montage des A-Stem Vorbaus beachten
Sie bitte die Hinweise der Anleitung für
dieses Produkt.
