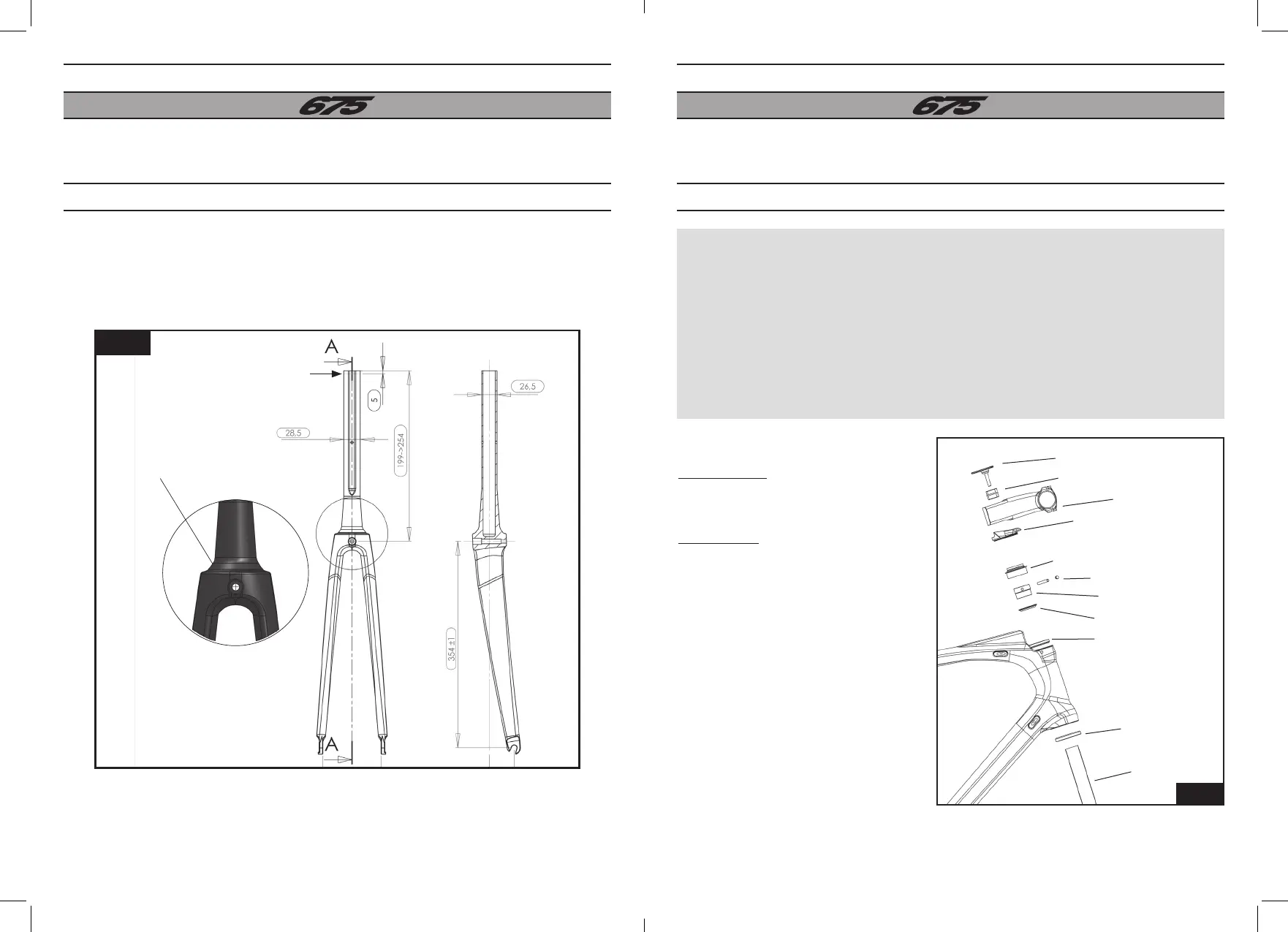

DER INTEGRIERTE LOOK HEAD-FIT-4-STEUERSATZ
Besonderheit des Steuersatzes:

das zahlreiche Verbesserungen aufweist.
          
können nunmehr unabhängig voneinander ausgeführt werden. Dadurch lässt sich der
Vorbau leichter einstellen und bei der Einstellung des Steuersatzes wird eine höhere
Genauigkeit erzielt.
Darüber hinaus wird hierdurch die Lebensdauer der Lager des Steuersatzes bei starker
Krafteinwirkung auf den Lenker verlängert.
BESCHREIBUNG DES STEUERSATZES:
UNTERER TEIL:

Außendurchmesser 52 mm.


Außendurchmesser 41 mm.




Gummi-Spacer
Stift und Stöpsel
Gewindeeinsatz
Kompressionsteil
Oberes Lager
Vorbaukappe
Vorbau
Kompressionskit
Spannmutter
STEUERROHR
Unteres
Lager
Gabel
Abb. b
54 55
DIE LOOK HSC 675 GABEL
Abb. a


DE
Schnittlinie
Die LOOK Gabeln beinhalten eine Auflagefläche, die zur direkten Aufnahme eines konischen
Lagers bestimmt ist, so dass der Einbau eines herkömmlichen Gabelkonus entfällt.
Die Gabeln entsprechen der Norm EN 14781.
