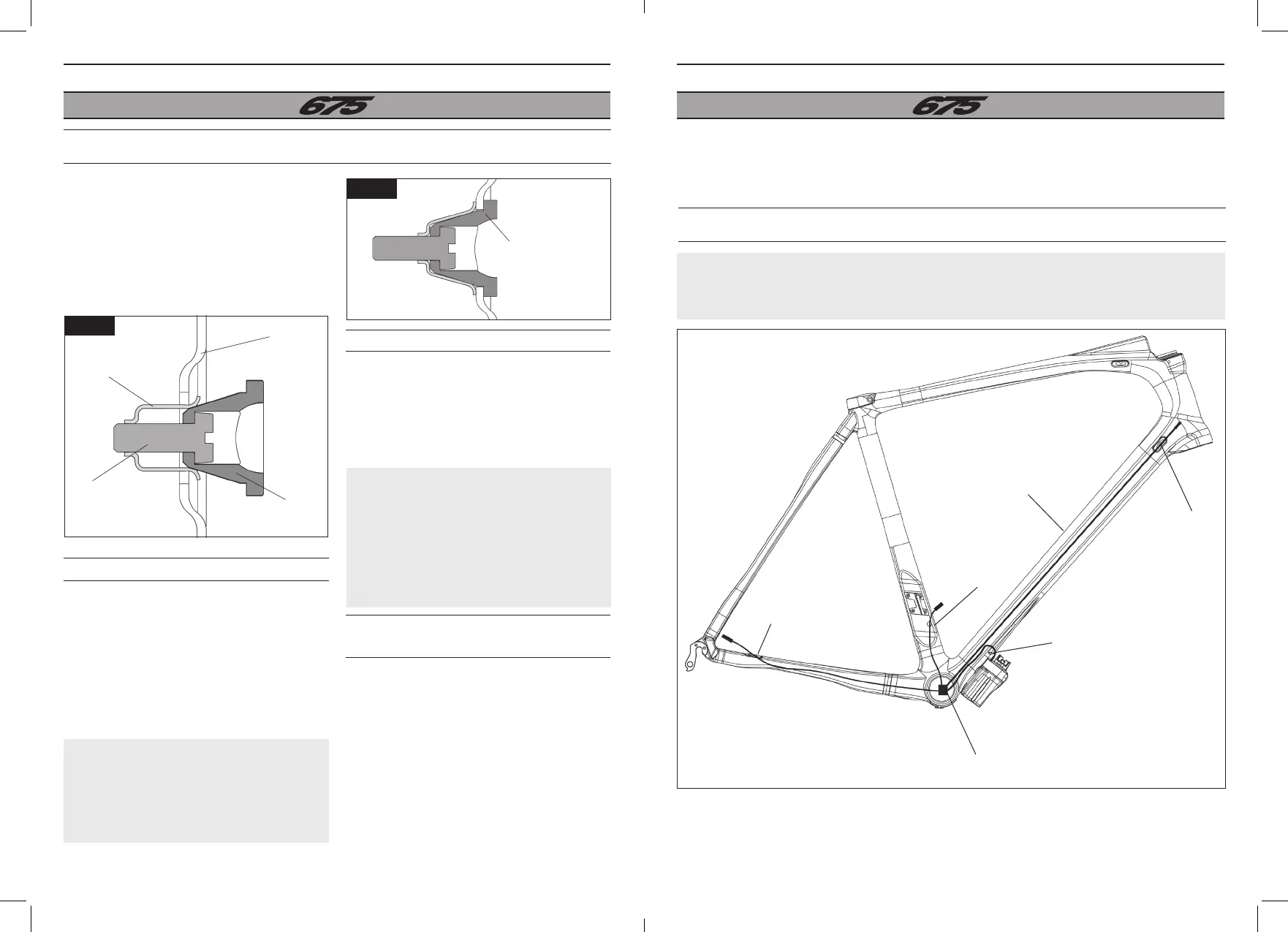

MONTAGE VAN DE ROUTING SHIMANO DI2 &CAMPAGNOLO EPS
Gelieve de instructies van de fabrikant te volgen voor de installatie van de routings DI2 en EPS.
(Montagevoorbeeld met de batterij onder de diagonale tube. Andere montages zijn mogelijk:
raadpleeg de aanwijzingen van de fabrikant.)
Kabelklembout
DI2/EPS
Kabelklembout
DI2/EPS

EPS

de batterij aanbevolen onder
het crankstel
Optioneel: boren DI2/EPS voor
montage van de batterij op de
diagonale buis
Hoofdconnector
(box met gaatjes)
Omdat uw frame 675 is uitgerust met kabelklembouten kunt u een elektrische of mechanische groep
monteren (DI2 of EPS).
NL
72 73
VERWIJDERBARE KABELKLEMBOUTEN
MONTEREN
MONTAGE VAN DE ACHTERSTE

DEMONTEREN
Stop geplaatst in
zijn behuizing
1.     
geopend is.
2. Plaats de kabelklembout in de behuizing
tegen de composietbuis van het frame (Fig. F).
3. Draai de moer aan tot aanhaalmoment
1Nm zodat de kabelklembout stevig in de
behuizing vastzit (Fig. G).
De kabel van de achterrem loopt vrij door de
horizontale buis van het frame.
1. Verwijder de kabelklembout van de achterrem
(aan de achterkant van de horizontale buis).
2. Plaats de achterste remkabel in de kabelklembout
voorop de horizontale buis.
3. Geleid de remkabel zodanig dat deze aan
de achterkant van de horizontale buis uit de
kabelklembout steekt.
       
achterkant van de horizontale buis bevindt.
Verwijder de kabel die eventueel in de kabelklem zit.
1. Draai de moer los totdat de kabelklembout
loskomt.
2. Verwijder de kabelklembout. Als dit niet
gemakkelijk gaat, de moer verder losschroeven.
De 675 is uitgerust met verwijderbare
kabelklembouten voor de montage van
elektrische groepen. De kabelklembouten
waren oorspronkelijk bedoeld voor de
montage van mechanische groepen.
Voor een elektrische groep moeten de
speciale, meegeleverde kabelklembouten
worden gemonteerd.
Opgelet: Te vast aandraaien van de
aandraaimoer kan leiden tot slijtage van
de schroefdraad of de klemveer, dit kan
invloed op de montage of demontage van
de kabelklem hebben.
Opgelet: De bovenkant van de
aanspanningsmoer is plat, zodat de klemveer
tijdens het losschroeven niet loskomt. Te
vast aandraaien van de aandraaimoer kan
ervoor zorgen dat de klemveer loskomt en er
slijtage aan de schroefdraad en/of de klemveer
ontstaat. Dit heeft ook invloed op de montage
of demontage van de kabelklem.
Klemveer
Frame
Aandraaimoer

kabelklembout
Fig. f
Fig. g
