Look 675 - Page 4

FR
LE JEU DE DIRECTION INTÉGRÉ LOOK HEAD FIT 4
Particularité du jeu de direction:
Le nouveau jeu de direction LOOK Head Fit 4 est un système breveté apportant plusieurs
améliorations.
Il permet de dissocier le réglage du jeu de direction du réglage de la potence. Ces deux
fonctions deviennent indépendantes, ce qui permet un réglage plus simple de la potence
et une meilleure précision dans l’ajustement du jeu de direction.
De plus, cela augmente la durée de vie des roulements du jeu de direction lorsque des
efforts importants sont appliqués sur le cintre.

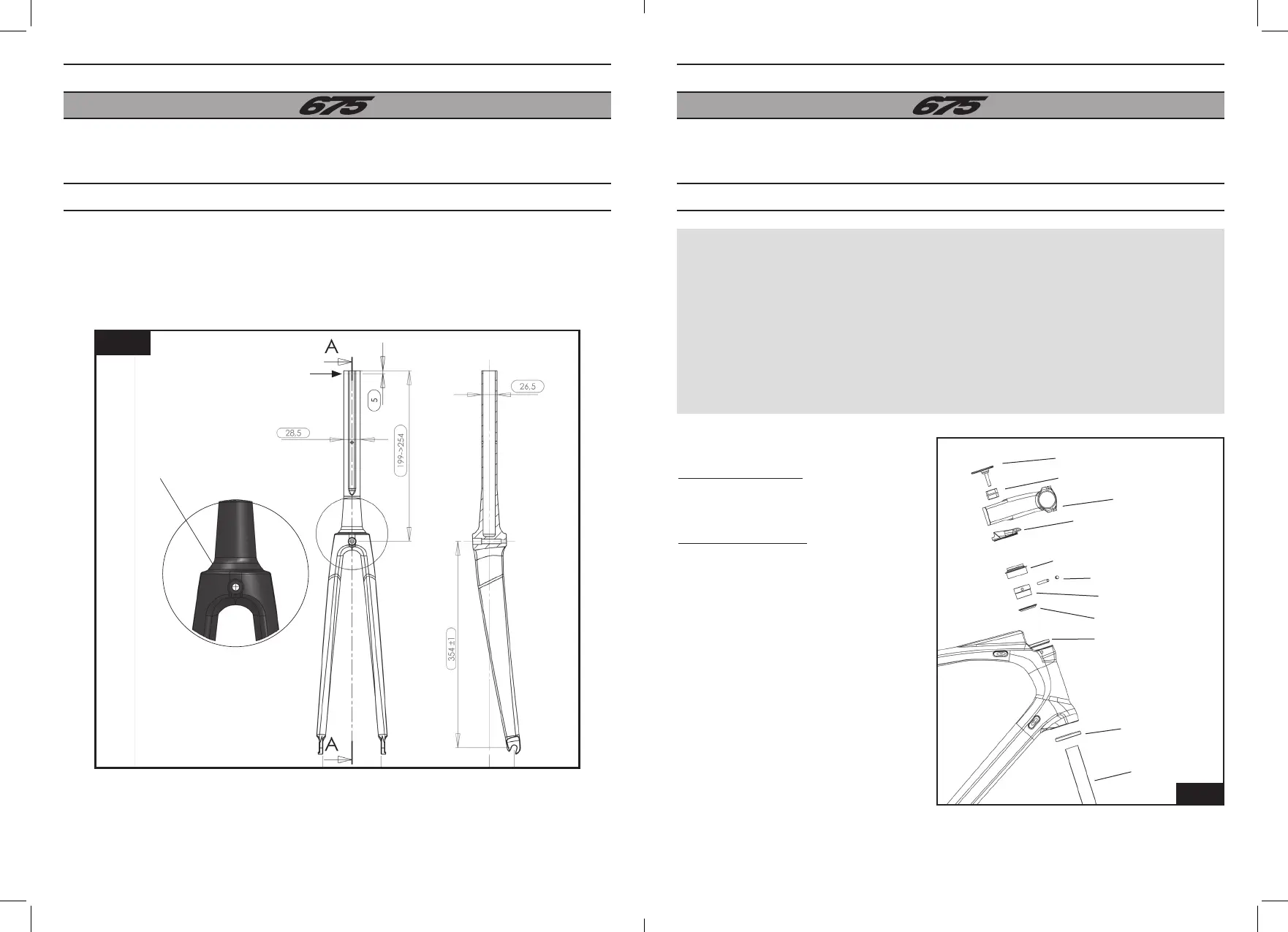

DESCRIPTION DU JEU DE DIRECTION :
PARTIE INFÉRIEURE :

extérieur 52 mm.
PARTIE SUPÉRIEURE :

extérieur 41mm.




Spacer caoutchouc
Goupille et bouchons
Filet rapporté
Cône de compression
Roulement supérieur
Capot de potence
Potence
Kit de compression
Ecrou de serrage
DOUILLE
DE DIRECTION
Roulement
inférieur
Fourche
Fig. b
6 7
LA FOURCHE LOOK HSC 675
Fig. a

Diam. 1’’1/2
FR
Ligne de coupe
Les fourches LOOK comportent une portée d’appui de roulement conique, conçue pour rece-
voir directement celui-ci, supprimant ainsi la pose d’un cône de fourche traditionnel.
Elles sont conformes à la norme EN 14 781 .
