Lorell 59606 - Page 10

Escritorio de altura
ajustable neumática, 60"
99551/59605/59606/59634/59635/59636/16202/59611/59612
NOTA IMPORTANTE:
• Coloque todas las partes laminadas sobre una superficie limpia y uniforme (como un tapete o la alfombra)
para evitar que se rayen.
• Asegúrese de tener todas las partes y la ferretería.
• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.
• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.
• Mantenga toda la ferretería fuera del alcance de los niños.
• Se recomienda que dos personas realicen este ensamble.
Se necesitan dos personas para
ensamblar y mover este modelo.
Instrucciones de ensamble
PASO 1
PASO 3
PASO 2
PASO 4
M4.8 x 22
16 Pcs
+ 1 extra Pc
M8 x 10
4 Pcs
+ 1 extra Pc
M6 x 12
10 Pcs
+ 1 extra Pc 3 Pcs
M5 x 16
3 Pcs
+ 1 extra Pc
4mm
1 Pc
M6 x 25
8 Pcs
+ 1 extra Pc
M4 x 13
3 Pcs
M8x10
arandelas
de resorte
4 Pcs
+ 1 extra Pc
M6x25
arandelas
de resorte
8 Pcs
+ 1 extra Pc

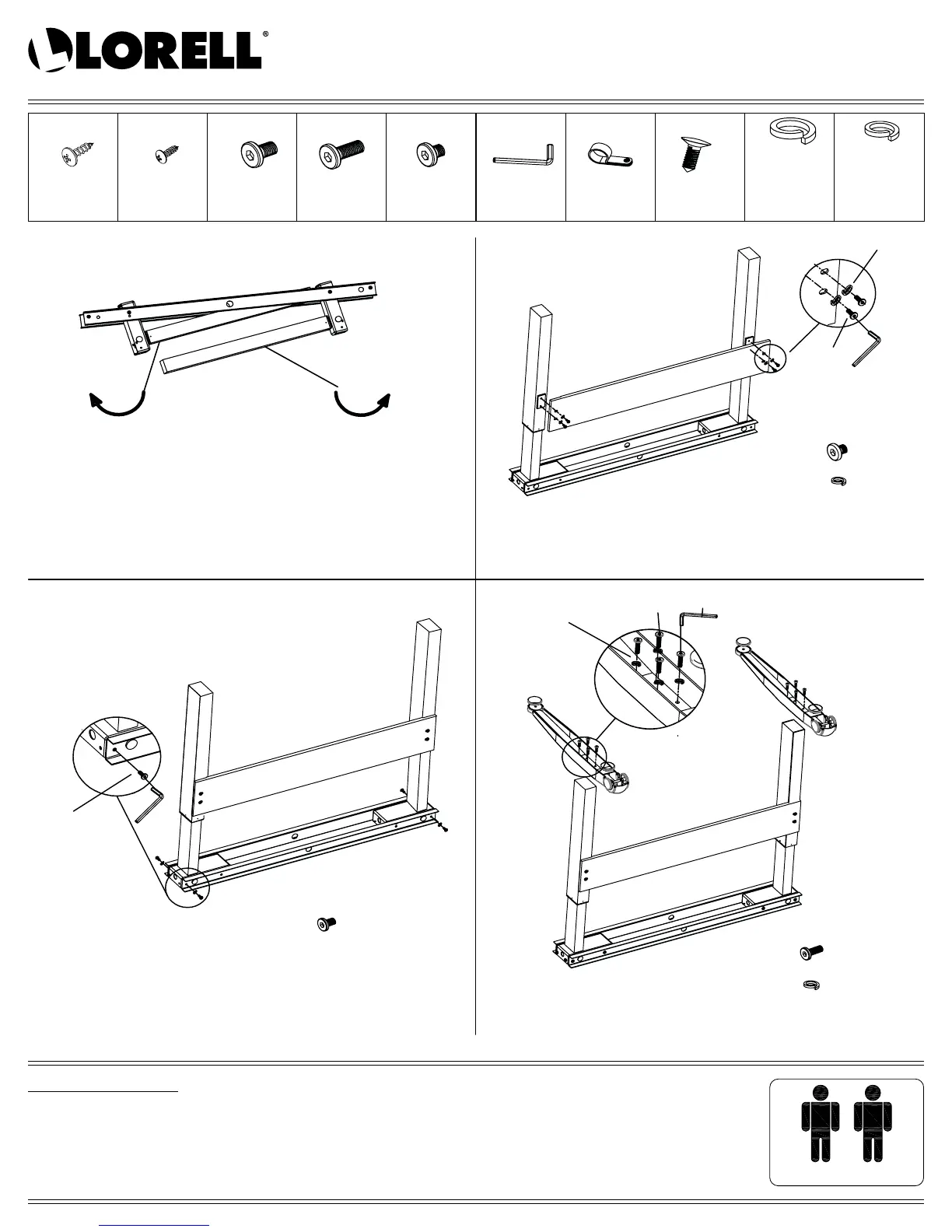

Arme el soporte y las dos patas con los 4 tornillos
“E” y las 4 arandelas de resorte “I”. (No apriete)
Quite con cuidado la armazón
Abra las dos patas. (Ver ilustración)
Inserte los 2 tornillos “C” en un lado. No apriete.
Luego inserte los 2 tornillos “C” en el otro lado. (No apriete).
Preste atención a la dirección de las patas.
E X 4
I X 4
E
F
I
C
F
C X 4
F
D
A EB FC GD H I J
D
X 8
J
X 8
J
