Lorex D881 Series - System Overview; Front Panel Components; Rear Panel Connections

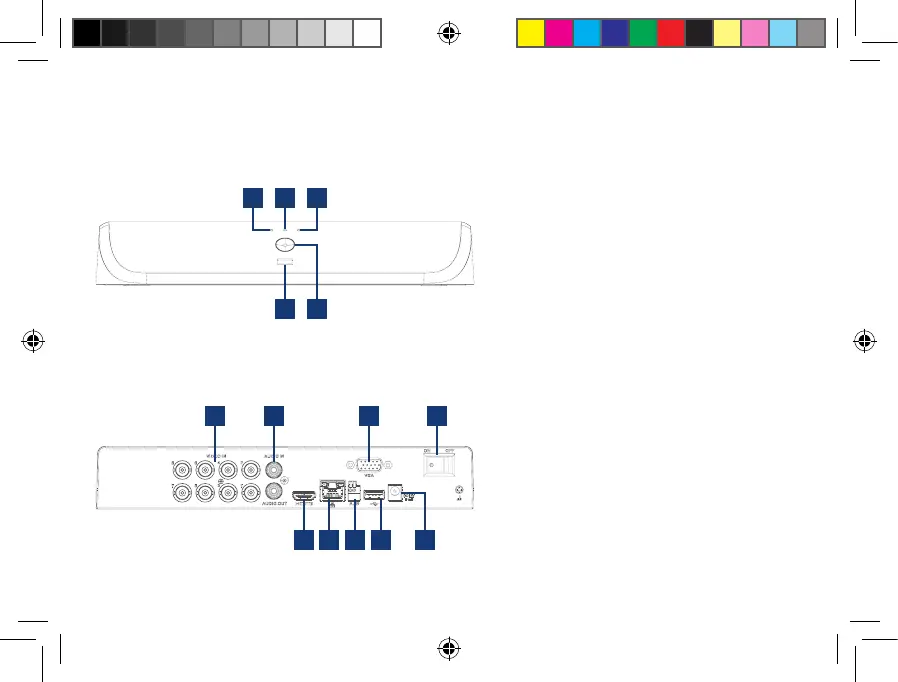

Overview • Aperçu • Descripción general
2
5
21 3
4
Front • Avant • Parte frontal
1. Hard Drive LED
Voyant du disque dur/LED de disco duro
2. Power LED
Voyant d’alimentation/LED de alimentación
3. Network LED
Voyant réseau/LED de red
4. USB Ports
Ports USB/Puertos USB
5. Info/Panic Button
Bouton info/panique/Botón de info/pánico
6. Video Inputs
Entrées de vidéo/Entradas de video
7. Audio In/Out
Entrée/sortie audio/Entrada/salida de audio
8. HDMI Port
Port HDMI/Puerto HDMI
9. LAN Port
Port LAN/Puerto LAN
10. RS-485 Port
Port RS-485/Puerto RS-485
11. VGA Port
Port VGA/Puerto VGA
12. Power Port
Port d’alimentation/Puerto de alimentación
13. Power Switch
Interrupteur d’alimentation/Interruptor de
encendido
Back • Arrière • Parte trasera
8 9
10
4
12
7
6
11 13
