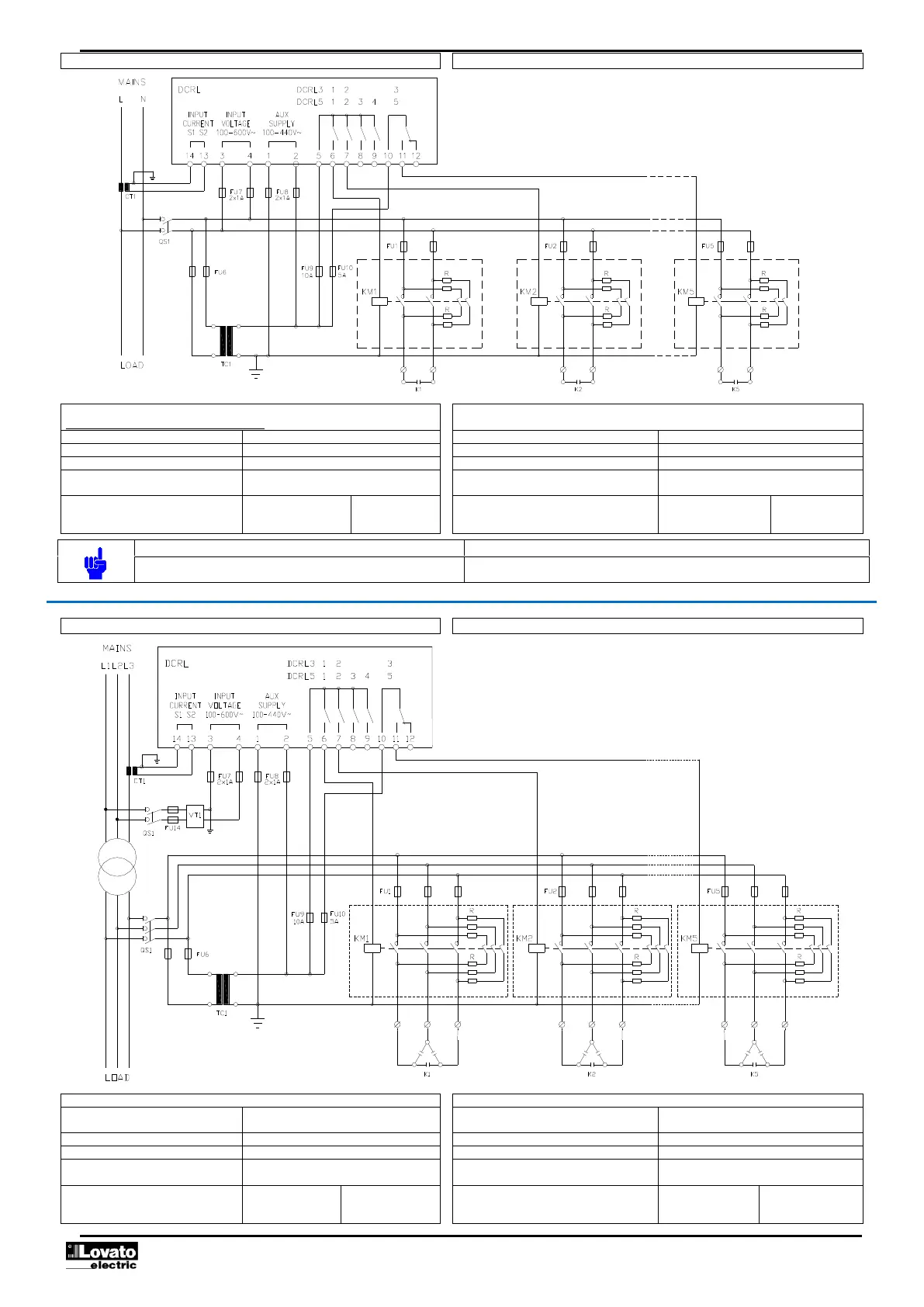

Cablaj monofazic
Single-phase wiring
CONEXIUNE MONOFAZICĂ
Configuraţie cablaj pentru aplicaţii monofazate
SINGLE-PHASE CONNECTION
Wiring configuration for single-phase applications
Măsură tensiune
1 citire de tensiune fază L1-N
Voltage measure
1 phase voltage reading L1-N
Măsură curent
Fază L1
Current measure
L1 phase
Deviere unghi fază
Între V (L1-N) şi I (L1)  0°
Phase angle offset
Between V (L1-N ) and I (L1)  0°
Măsura curentului de suprasarcină a
condensatorului
1 citire calculată pe L1-N
Capacitor overload current measure
1 reading calculated on L1-N
Setare parametri
P.03 = L1
P.05 = L1-N
P.24 = 1PH
Parameter setting
P.03 = L1
P.05 = L1-N
P.24 = 1PH
NOTE
NOTES
IMPORTANT!
 Polaritatea intrării de curent/tensiune nu are nicio influenţă.
IMPORTANT!
 The polarity of the current/voltage input is indifferent.
Configurarea cu măsurare şi corectare TM
Configuration with MV measurement and correction
Măsură tensiune
3 citiri de tensiune fază-la-fază L1-L2, L2-L3,
L3-L1 pe partea TM
Voltage measure
3 ph-to-ph voltage reading L1-L2, L2-L3, L3-L1
on MV side
Măsură curent
Fază L1-L2-L3
Current measure
L1-L2-L3 phase
Deviere unghi fază
90°
Phase angle offset
90°
Măsura curentului de suprasarcină a
condensatorului
dezactivată
Capacitor overload current measure
disabilitato
Setare parametri
P.03 = L3
P.05 = L1-L2
P.24 = 3PH
P.34 = VT primar
P35 = VT secundar
Parameter setting
P.03 = L3
P.05 = L1-L2
P.24 = 3PH
P.34 = VT primary
P35 = VT secondary
Cablaj TM
MV wiring
