I451 I GB D F E 10 16 4257Z010
F

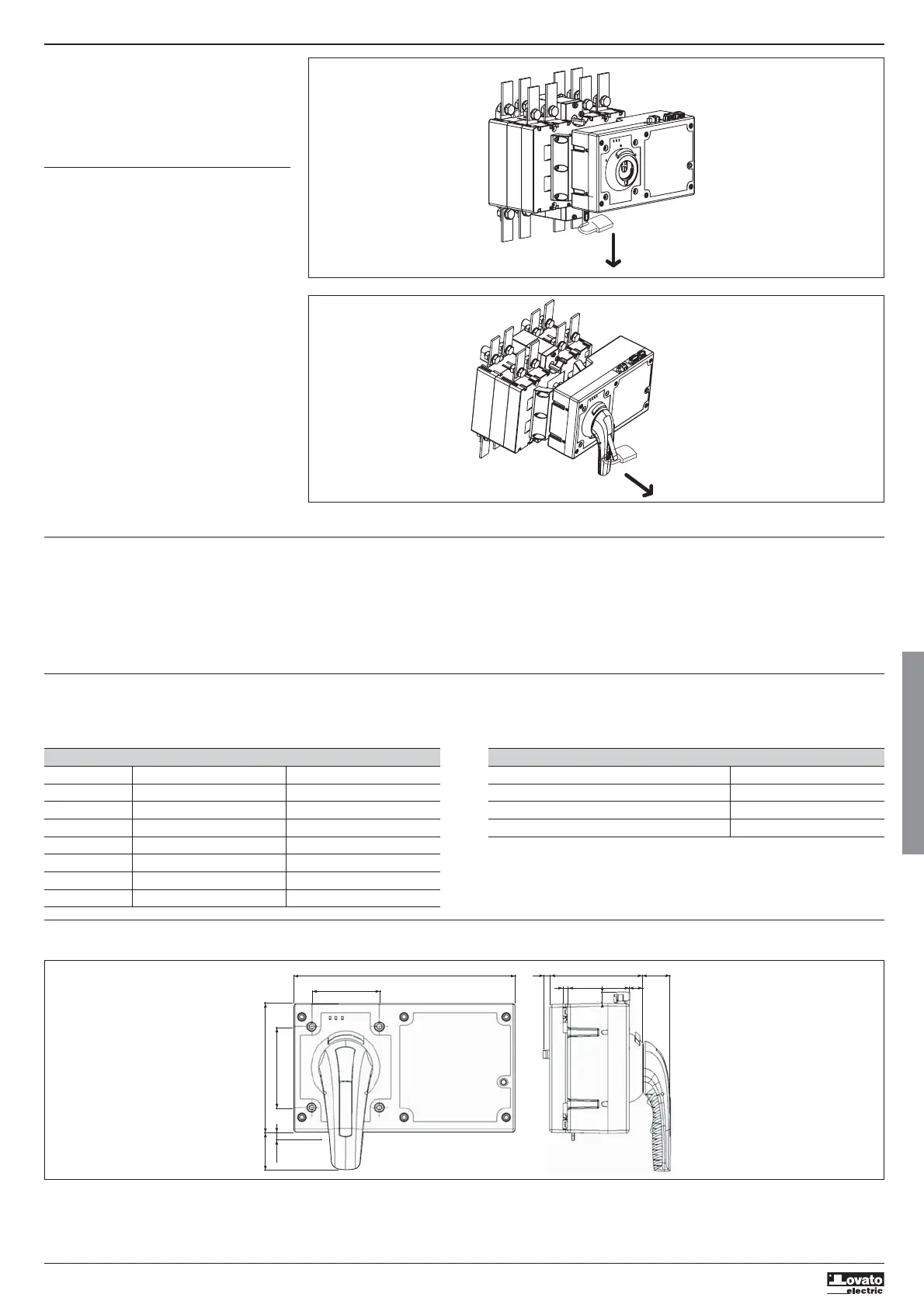

MODE VERROUILLÉ
Les fonctionnements manuel et automatique ne sont pas
autorisés dans ce mode. Ce mode peut être activé de
deux façons :
– En extrayant le curseur avec le cadenas
– En enclenchant la poignée auxiliaire pour l'activation
manuelle, en passant à la position 0 (OFF) et en
actionnant le levier de la poignée cadenassable.
VERROUILLAGE DE L'UNITÉ PAR ACTIVATION DU
LEVIER CADENASSABLE
Ce cadenas peut se trouver dans n'importe qu'elle
position en fonction du point où a été placé le
commutateur I - 0 - II.
retirer pour
verrouiller
VERROUILLAGE DE L'UNITÉ AU MOYEN DE LA POIGNÉE
AUXILIAIRE D'ACTIONNEMENT MANUEL
Ce cadenas peut uniquement être sur la position 0 (OFF),
et, une fois verrouillée, la poignée ne peut pas être
enlevée de la MU.
Le signal de sortie entre les bornes 8 et 9 n'est activé que quand la commande motorisée est bloquée à l'aide du levier cadenassable.
LED D'ERREUR
La MU contient une LED pour indiquer les anomalies éventuelles. La LED peut être activée dans l'une des situations suivantes :
− Anomalie due à un mouvement en position verrouillée :
L'arbre de l'unité a bougé tandis que l'unité se trouvait en mode verrouillé.
− Anomalie provoquée à cause de la position finale qui n'a pas été atteinte : Le mouvement continu n'a pas été achevé.
− Anomalie due à la rupture de la friction :
Un mouvement de l'arbre a été effectué au moyen de la poignée auxiliaire d'actionnement manuel tandis que l'état de la MU était AUTO (voir annexe 6).
REMARQUE : Una volta attivato il LED di errore, la MU resta bloccata. Le déverrouillage de la MU ne peut se faire qu'en coupant et réactivant l'alimentation.
retirer pour
verrouiller
ANNEXES
Annexe 1 : références du commutateur
L'intervalle de la MU disponible pour les commutateurs est compris entre 160 et 400A.
L'alimentation est de 230VAC/DC.
Commutateurs I - 0 - II
3 pôles 3 pôles + neutre
A Code Code
160 GE0160E GE0160ET4
200 GE0200E GE0200ET4
200 GE0201E GE0201ET4
250 GE0250E GE0250ET4
315 GE0315E GE0315ET4
400 GE0400E GE0400ET4
Annexe 2 :
DIMENSIONS (mm)
Unité motorisée MU
230VAC/DC
A Code
160-200 GEX690C
250-400 GEX691C
250
76
90
14543
8
103 307
5
68
12,5
15
40
