I451 I GB D F E 10 16 4257Z010
E
50

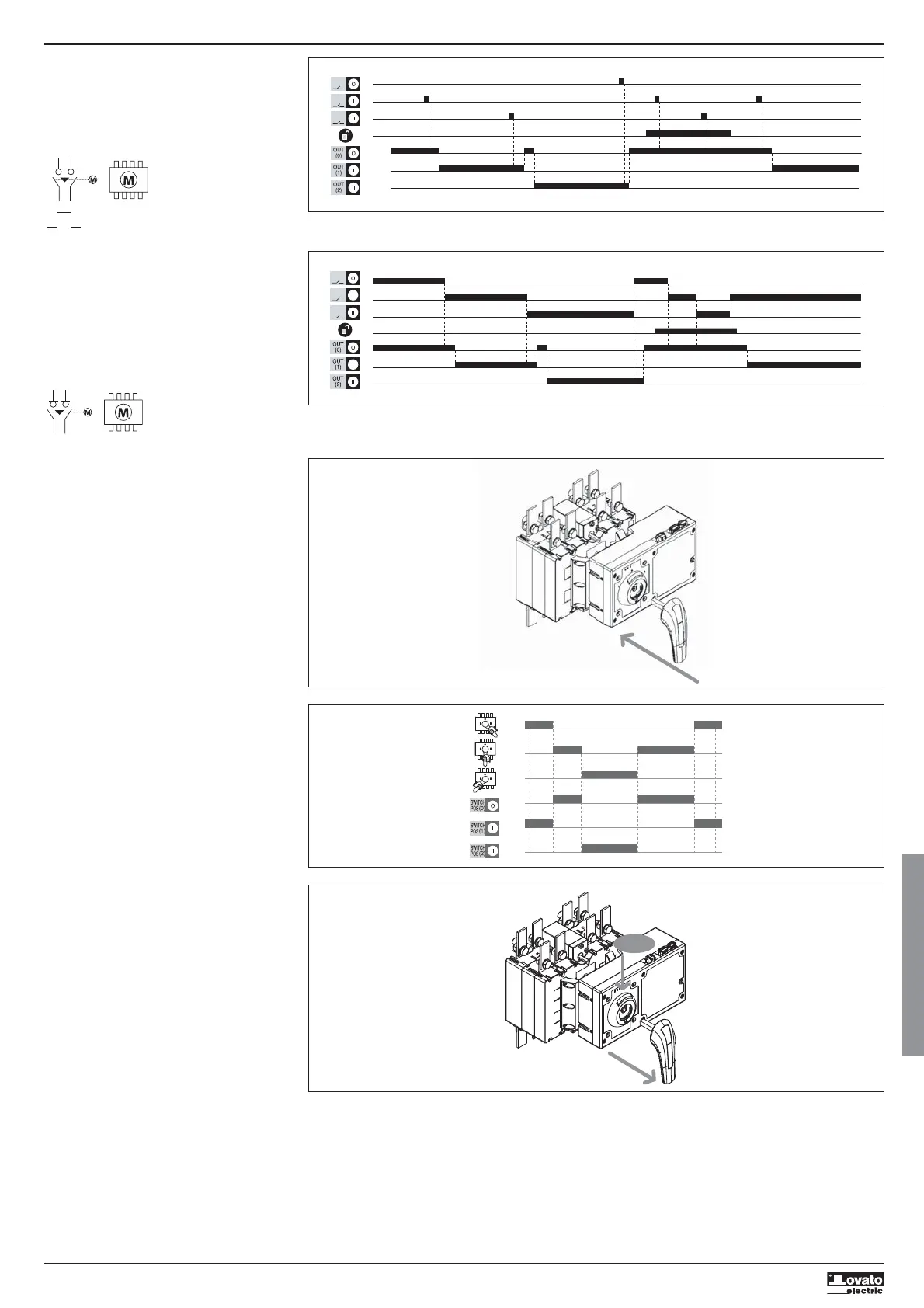

CONMUTACIÓN POR PULSOS
El orden de conmutación se hace por pulsos
entre el terminal común y los terminales 4 (posición 0), 5
(posición I) y 6 (posición II).
Longitud minima de pulsos: 100ms.
Ejemplo de funcionamiento por pulsos:
tmin = 100ms.
IN (0)
IN (1)
IN (2)
CONMUTACIÓN POR CONTACTO MANTENIDO
El orden de conmutación se hace por contacto
mantenido entre el terminal común y los terminales
4 (posición 0), 5 (posición I) y 6 (posición II).
Salidas
Las salidas (ver pág. 49) indican las
posiciones del seccionador de conmutación.
Ejemplo de funcionamiento por contacto mantenido:
FUNCIONAMIENTO MANUAL
El funcionamiento en modo manual se activa de forma
automática al insertar el mando auxiliar de accionamiento
manual en su alojamiento.
La inserción del mando debe realizarse hasta que el
mismo quede enclavado.
IN (2)
IN (1)
IN (0)
click!
Una vez enclavado la unidad pasa a modo manual y las
maniobras se realizan con el mando auxiliar de
accionamiento manual.
Entradas
No es posible en esta posición la operación automática, la
unidad no responde a las señales eléctricas de entrada.
Retorno a modo automático
Una vez realizada la maniobra manual la unidad retorna al
modo automático mediante la extracción del mando
auxiliar de accionamiento manual.
La extracción del mando se realiza presionando el
pulsador blanco de la arandela de mando. Una vez
pulsado el mando es expulsado de su alojamiento.
