I451 I GB D F E 10 16 4257Z010
D

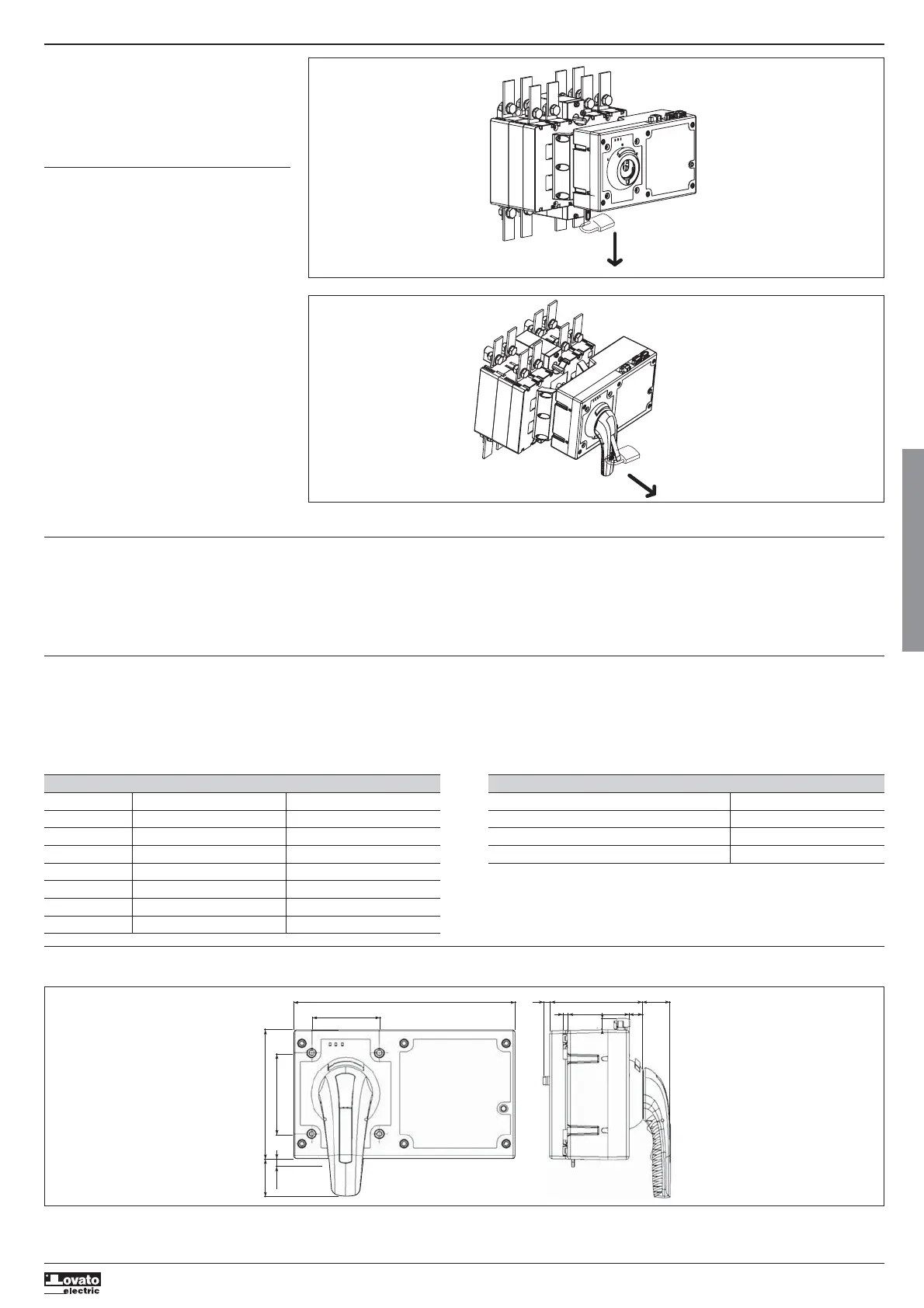

BLOCKIERTER BETRIEB
In dieser Betriebsart sind weder der Manuell- noch der
Automatikbetrieb zugelassen. Diese Betriebsart kann auf
zwei Arten aktiviert werden:
– Indem man den Cursor mit dem Schloss herauszieht
– Indem man den zusätzlichen Griff für die manuelle
Aktivierung einsteckt, in die Position 0 (OFF) schaltet
und den Hebel des Griffs mit Schloss aktiviert.
BLOCKIERUNG DER EINHEIT ÜBER AKTIVIERUNG DES
HEBELS MIT SCHLOSS
Dieses Schloss kann man je nach Schalterstellung I - 0 -
II in jeder Position antreffen.
entfernen
zu sperren
BLOCKIERUNG DER EINHEIT ÜBER DEN ZUSÄTZLICHEN
GRIFF FÜR DIE MANUELLE BETÄTIGUNG
Dieses Schloss kann sich nur in der Position 0 (OFF)
befinden, und nach einer Blockierung kann der Griff nicht
aus MU entfernt werden.
Das Ausgangssignal zwischen den Klemmen 8 und 9 wird nur dann aktiviert, wenn der Motorantrieb durch Verwendung des Hebels mit Vorhängeschloss gesperrt ist.
FEHLERLED
MU enthält eine LED im Innern, das die eventuellen Fehler meldet. Die Aktivierung kann in irgend einer der folgenden Situationen erfolgen:
− Fehler aufgrund einer Bewegung in eine blockierte Position:
Die Welle der Einheit hat sich bewegt während sich die Einheit in der blockierten Betriebsart befand.
− Der Fehler wird erzeugt, weil der Endanschlag nicht erreicht wird:
Die dauernde Bewegung wurde nicht abgeschlossen.
− Durch einen Schaden an der Bremse verursachter Fehler: Mit dem zusätzlichen Griff für die manuelle Betätigung wurde die Welle bewegt, während der Betriebszustand auf AUTO stand (siehe
Anlage 6).
HINWEIS: Wenn die Fehler-LED leuchtet, bleibt MU blockiert.
Um die MU wieder freizugeben, muss die Stromversorgung unterbrochen und wieder angeschlossen werden.
entfernen
zu sperren
ANLAGEN
Anlage 1: Bezugswerte des Schaltgeräts
Das Intervall der MU für die Schaltgeräte liegt zwischen 160 und 400 A. Die Versorgung
beträgt 230 V ac/dc..
Schalter I - 0 - II
3-Pol 3-Pol + Neutralleiter
A Code Code
160 GE0160E GE0160ET4
200 GE0200E GE0200ET4
200 GE0201E GE0201ET4
250 GE0250E GE0250ET4
315 GE0315E GE0315ET4
400 GE0400E GE0400ET4
Anlage 2:
ABMESSUNGEN (mm)
Einheit mit Motorantrieb MU
230VAC/DC
A Code
160-200 GEX690C
250-400 GEX691C
250
76
90
14543
8
103 307
5
68
12,5
15
29
