I451 I GB D F E 10 16 4257Z010
F
39

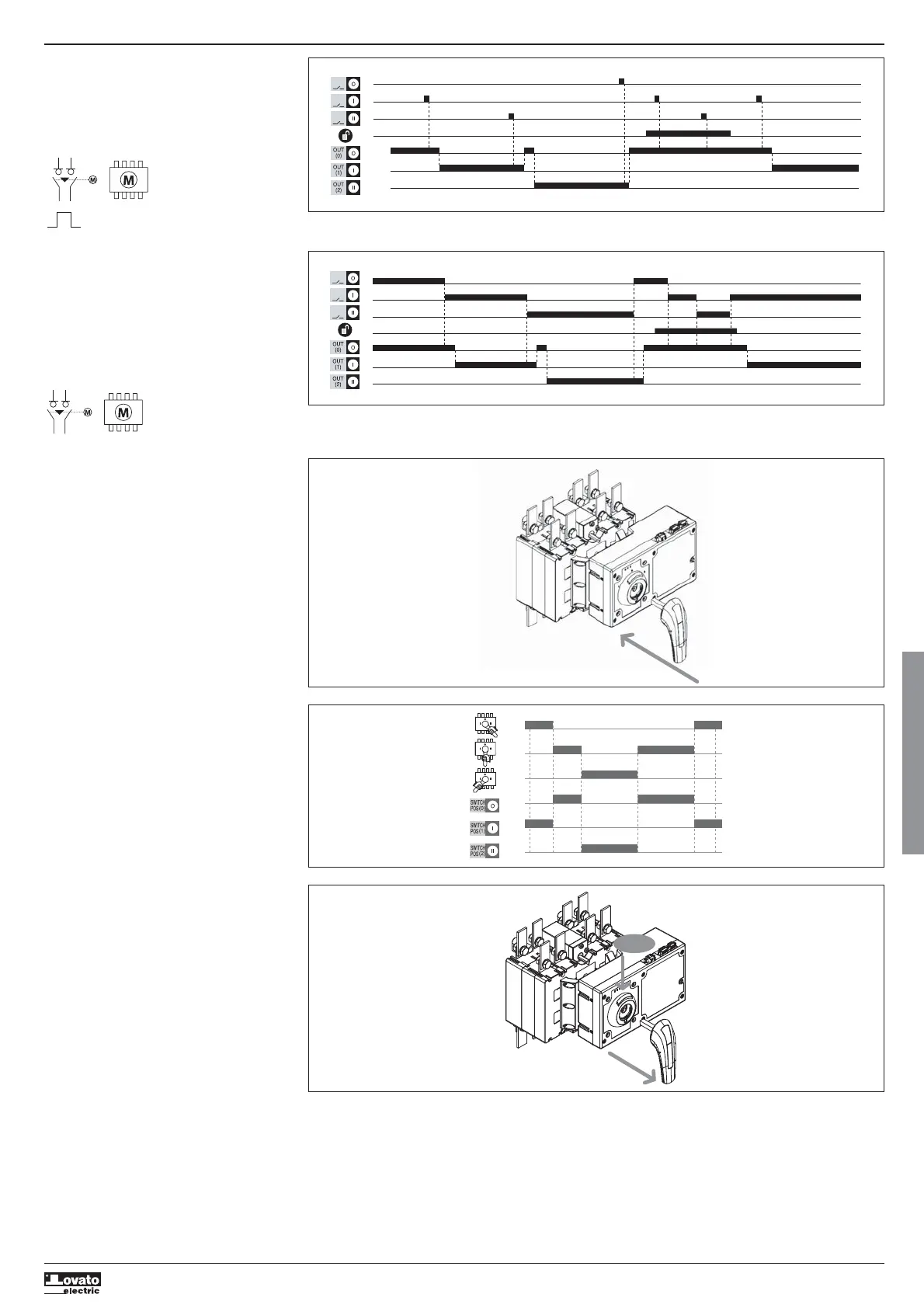

COMMANDE PAR IMPULSION
La séquence de commutation s'obtient par impulsion
entre la borne commune et les bornes 4 (position 0), 5
(position I) et 6 (position II).
Durée minimale de l'impulsion 100 ms.
Exemple de commande par impulsion :
tmin = 100ms.
IN (0)
IN (1)
IN (2)
COMMANDE PAR CONTACT STABLE
La séquence de commutation s'obtient par un contact
stable entre la borne commune et les bornes 4
(position 0), 5 (position I) et 6 (position II).
Sorties
Les sorties (voir page 38) indiquent les positions du
sectionneur de commutateur.
Exemple de commande par contact stable:
FONCTIONNEMENT MANUEL
Le fonctionnement manuel est activé automatiquement
quand on enclenche la poignée auxiliaire d'actionnement
manuel à l'intérieur de son logement.
La poignée doit être enclenchée jusqu'à ce qu'elle
atteigne la position de verrouillage.
IN (2)
IN (1)
IN (0)
click!
Une fois que la poignée est verrouillée, l'unité passe en
mode de fonctionnement manuel et les mouvements ne
peuvent être effectués qu'avec la poignée auxiliaire
d'actionnement manuel.
Entrées
Le fonctionnement automatique n'est pas autorisé dans
ce mode. L'unité ne répondra à aucun signal électrique
d'entrée.
Retour au fonctionnement automatique
Après l'actionnement manuel, l'unité revient au mode
AUTOMATIQUE quand on relâche et extrait la poignée
auxiliaire d'actionnement manuel.
Pour extraire la poignée, appuyer sur le bouton gris situé
sur l'anneau de la poignée. Après l'avoir enfoncée, la
poignée se détache de l'anneau
press
