INSTALLATION
Mise en service
E 500-3000 | 33
FRANÇAIS

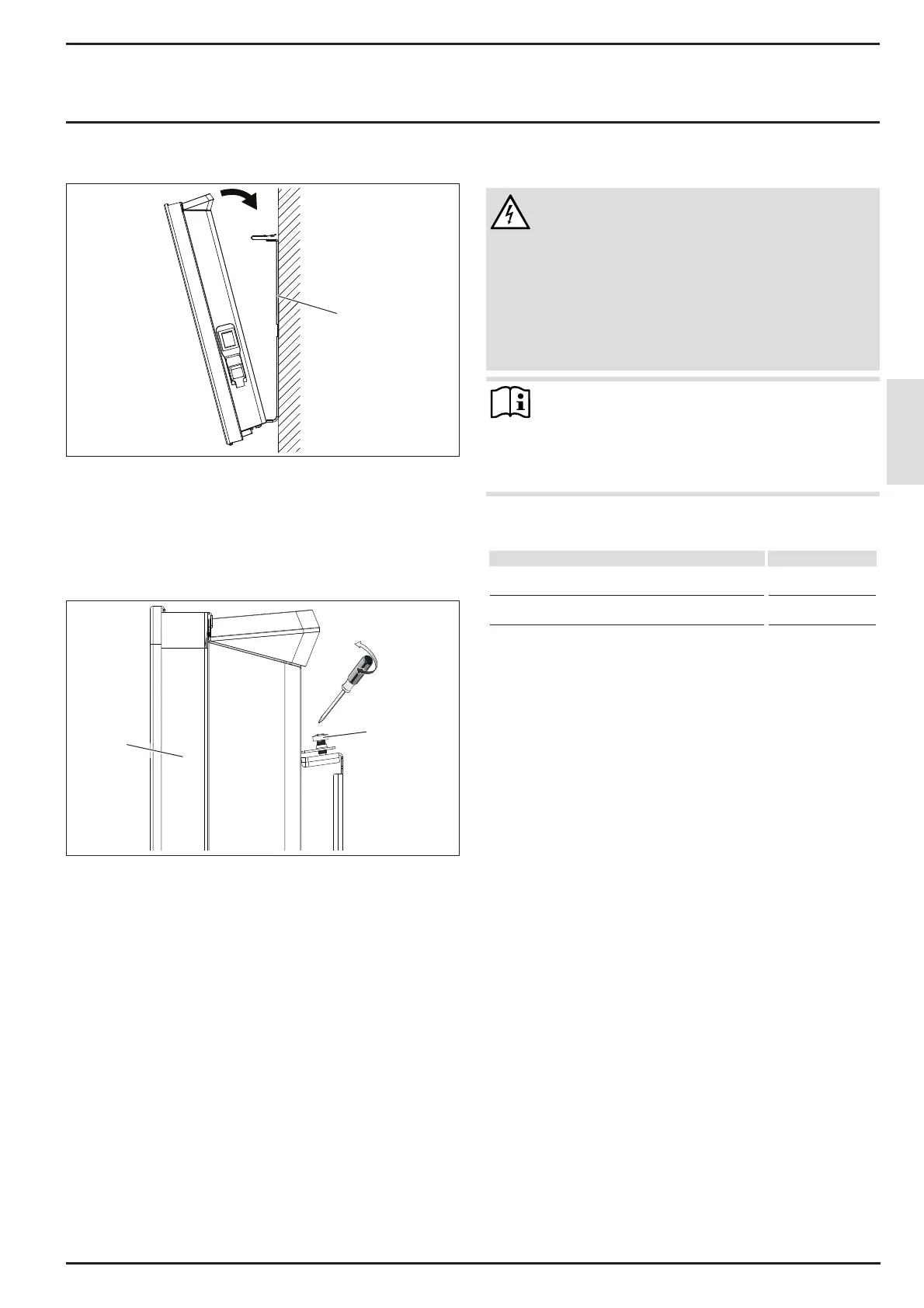

10.3 Pose de l’appareil
D0000072157
1
1 Support mural
f Accrochez l’appareil en introduisant ses fentes situées
dans la face arrière sur les languettes inférieures du sup-
port mural.
f Basculez l’appareil en position verticale.
f Appuyez l’appareil en direction du mur jusqu’à entendre
l’enclenchement des deux languettes-ressort du support.
D0000072158
1
2
1 Appareil
2 Vis de sécurité
f Sécurisez l’appareil contre tout décrochage involontaire
en serrant la vis d’arrêt fournie sur le côté gauche du
support.
10.4 Démontage de l’appareil
f Déposez la vis d’arrêt du support mural.
f Déposez l’appareil en appuyant vers le bas sur les lan-
guettes ressort du support.
f Basculez l’appareil vers l’avant et soulevez-le légèrement
de manière à le dégager des languettes inférieures du
support.
10.5 Raccordement électrique
AVERTISSEMENT Électrocution
- Exécutez tous les travaux de branchement et
d’installation électriques conformément aux
prescriptions.
- En cas de raccordement fixe, l’appareil doit pou-
voir être déconnecté du secteur par un disposi-
tif de coupure omnipolaire ayant une ouverture
minimale des contacts de 3mm.
- Il est interdit d’effectuer une installation avec
un câble de raccordement électrique fixe.
Remarque
- Respectez les indications de la plaque signalé-
tique. La tension indiquée doit correspondre à la
tension du secteur.
- Veillez à ce que les câbles d’arrivée installés sur le
site présentent des sections suffisantes.
L’appareil est livré prêt à brancher. Les possibilités de raccor-
dement électrique suivantes sont autorisées:
E 500-3000
Branchement sur une prise secteur avec terre facile-
ment accessible avec fiche correspondante
X
Raccordement fixe à une boîte de raccordement
avec conducteur de mise à la terre
X
- En cas de branchement sur une prise de courant, veillez à
ce que celle-ci soit facilement accessible une fois l’appareil
installé.
- Si vous raccordez directement l’appareil à l’alimentation
secteur, raccourcissez le câble d’alimentation de sorte qu’il
arrive directement à la boîte de raccordement. Lors du
raccourcissement du câble d’alimentation, assurez-vous
de pouvoir encore décrocher facilement l’appareil du mur.
11. Mise en service
L’appareil est prêt à fonctionner dès qu’il a été fixé au mur et
raccordé au secteur.
f Retirez le film de protection de l’unité de commande.
12. Aide au dépannage
En cas de détérioration ou de changement du câble d’alimen-
tation, celui-ci doit uniquement être remplacé par une pièce de
rechange d’origine, par un installateur agréé par le fabricant.
13. Remise de l’appareil au client
Expliquez les différentes fonctions de l’appareil à l’utilisateur.
Attirez particulièrement son attention sur les consignes de sé-
curité. Remettez les instructions d’utilisation et d’installation
à l’utilisateur.
