INSTALACE
Montáž
54 | E 500-3000

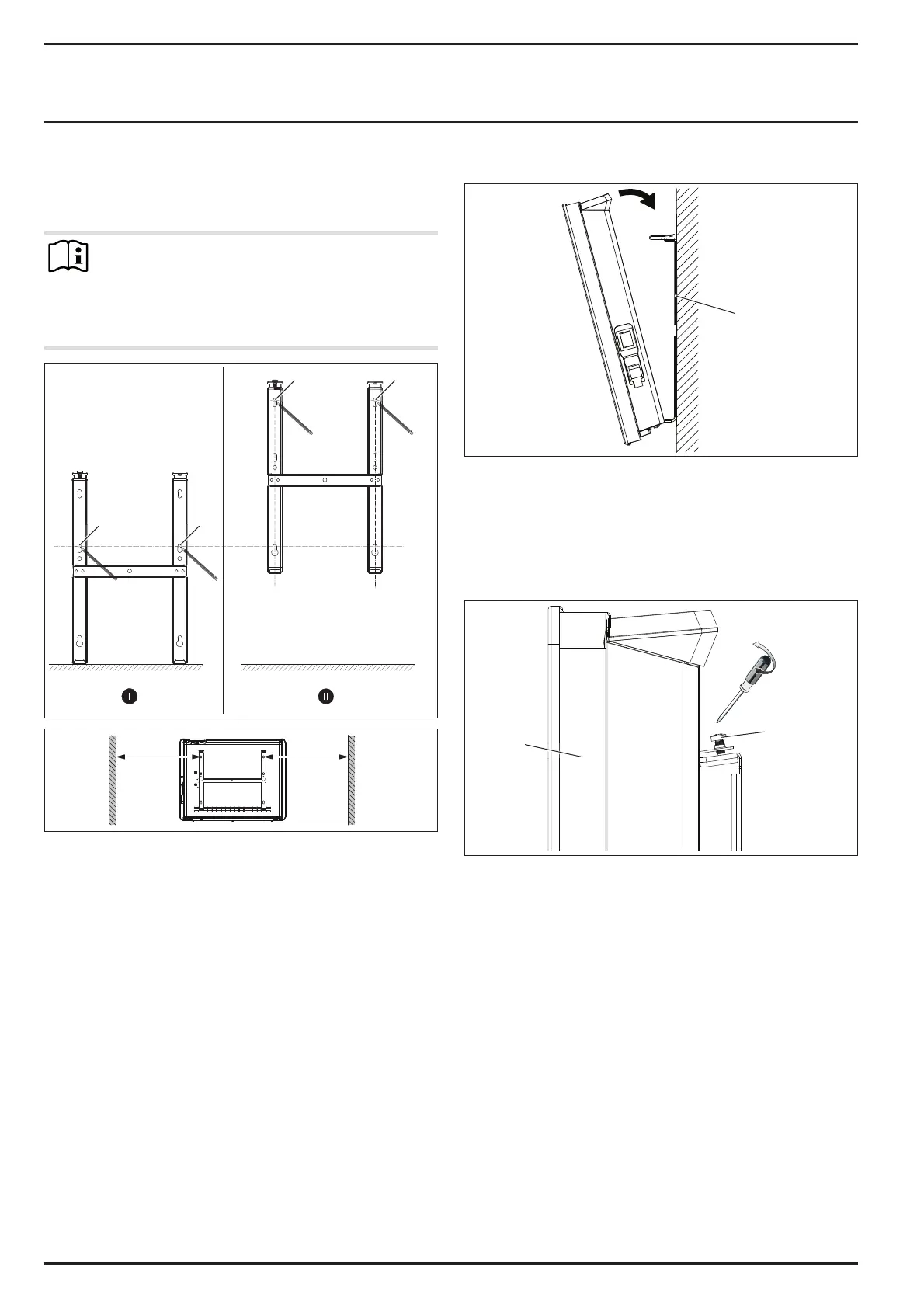

10.2 Montáž nástěnného držáku
Přístroj je určen k montáži na stěnu pomocí dodávaného ná-
stěnného držáku. Přístroj se smí montovat pouze vodorovně.
Upozornění
- Nástěnný držák můžete použít jako šablonu k
upevnění ke stěně. Tím je zajištěna nezbytná
vzdálenost od podlahy.
- Pokud je podlaha nerovná nebo nakloněná, pou-
žijte vodováhu.
aaa
D0000072159
1
3
2
4
D0000072312
f Z přístroje vyvěste nástěnný držák.
f Položte nástěnný držák na zem tak, abyste dosáhli vodo-
rovné polohy. Označte otvory 1 a 2.
f Zvedněte nástěnný držák do výšky tak, aby se spodní ot-
vory v držáku překrývaly s právě provedenými značkami
na montážní stěně.
f Označte otvory 3 a 4 na montážní stěně.
f Vyvrtejte otvory ve 4 značkách.
f Upevněte nástěnný držák vhodným upevňovacím mate-
riálem (šrouby, hmoždinky). Polohu můžete v případě ne-
přesně vyvrtaných otvorů podle potřeby upravit svislými
podélnými otvory.
10.3 Montáž přístroje
D0000072157
1
1 Nástěnný držák
f Přístroj zavěste pomocí nosných drážek na zadní straně
přístroje na spodní lamely v nástěnném držáku.
f Přesuňte přístroj do vzpřímené polohy.
f Aby došlo k aretaci přístroje ve směru upevňovací stěny,
zatlačte na něj až do slyšitelného zacvaknutí v obou hor-
ních pružinách nástěnného držáku.
D0000072158
1
2
1 Přístroj
2 Pojistný šroub
f Přístroj zajistěte dodaným pojistným šroubem na levé
straně nástěnného držáku proti náhodnému sundání.
10.4 Demontáž přístroje
f Povolte a vyjměte pojistný šroub z nástěnného držáku.
f Přístroj uvolněte stlačením pružin umístěných nahoře na
nástěnném držáku dolů.
f Nakloňte přístroj dopředu a zvedněte ho ze spodních
lamel nástěnného držáku.
