f Emelje fel a fali tartót úgy, hogy annak alsó furatai fedés-
ben legyenek a falra az imént felvitt jelölésekkel.
f Jelölje meg a 3-as és 4-es furatot a falon.
f Fúrja ki a lyukakat a 4 jelölésnél.
f Rögzítse a fali tartót a megfelelő rögzítő anyagokkal
(csavarok, dübelek). A függőleges hosszúkás lyukakkal ki-
egyenlítheti a rögzítő furatok félrecsúszásait.

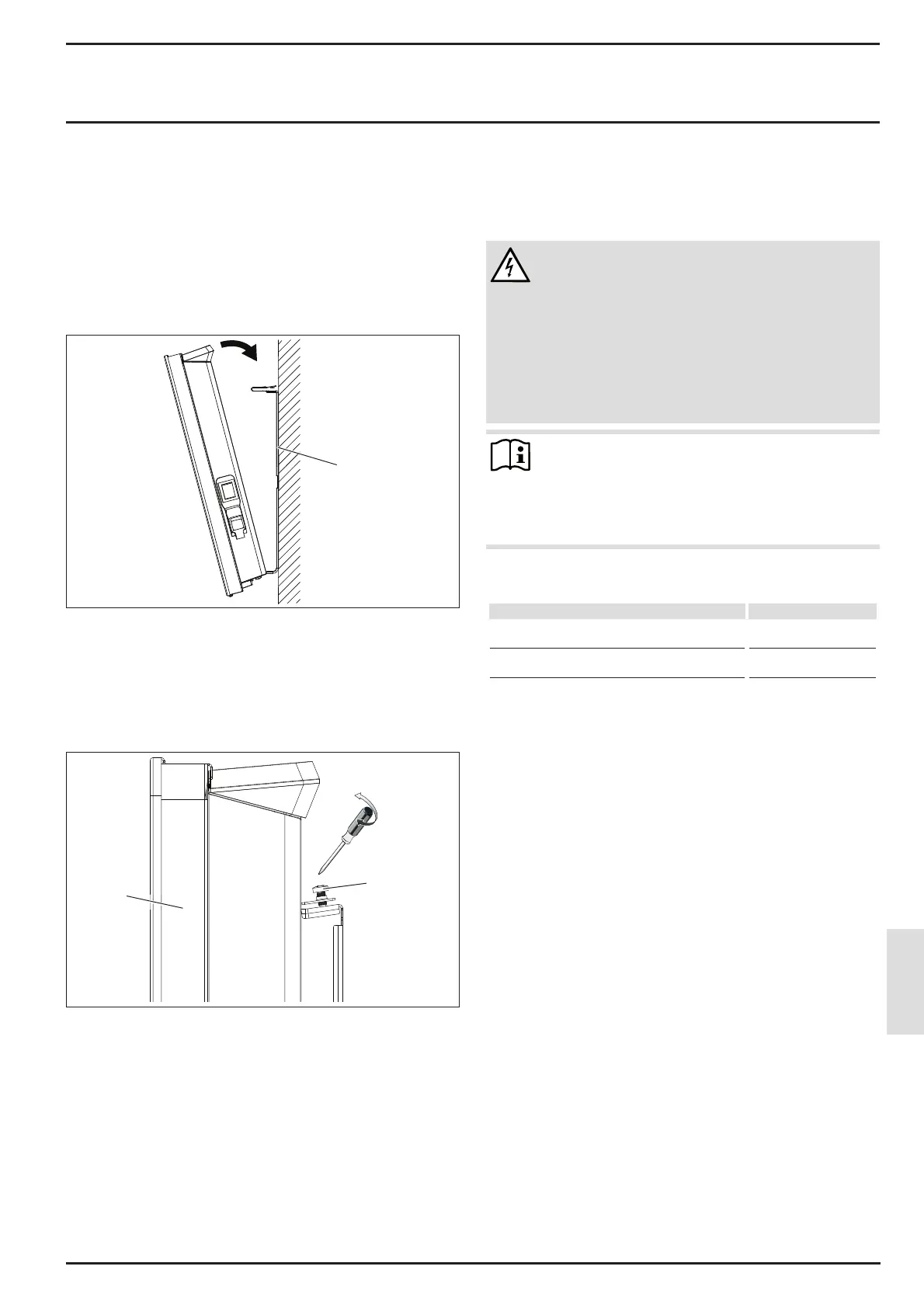

10.3 A készülék felszerelése
D0000072157
1
1 Fali tartó
f Akassza a készüléket a hátfalában található tartóhornyok-
kal a fali tartó alsó nyelveire.
f Állítsa a készüléket függőleges helyzetbe.
f A rögzítéshez nyomja a készüléket a felerősítésre szolgáló
fal irányába, amíg az hallhatóan be nem kattan a fali tartó
két felső rugójába.
D0000072158
1
2
1 Készülék
2 Biztonsági csavar
f A készletben található biztosítócsavarral rögzítse a készü-
léket a fali tartó bal oldalán, megakadályozva a készülék
akaratlan leakasztását.
10.4 A készülék leszerelése
f Ha lazítsa meg és vegye ki a biztosítócsavart a fali
tartóból.
f Lazítsa meg a készüléket, a fali tartón felül felszerelt rugó-
kat lefelé nyomva.
f Billentse a készüléket előre és emelje le azt a fali tartó alsó
nyelveiről.
10.5 Elektromos csatlakozás
FIGYELMEZTETÉS Áramütés
- Minden villamos bekötési és szerelési munkát a
vonatkozó előírásoknak megfelelően kell elvé-
gezni.
- Fix bekötés esetén a készüléket egy minden pó-
lust legalább 3mm érintkezési távolsággal bon-
tani képes megszakítóval le kell tudni választani
a hálózatról.
- Tilos a készüléket fix elektromos bekötéssel
csatlakoztatni.
Megjegyzés
- Vegye figyelembe a típustábla értékeit. A rendel-
kezésre álló tápfeszültségnek meg kell egyeznie a
hálózati feszültséggel.
- Figyeljen a megfelelő vezeték-keresztmetszettel
kiépített elektromos rendszer meglétére.
A készüléket működésre kész állapotban szállítjuk. Az elektro-
mos csatlakoztatás a következő módokon megengedett:
E 500-3000
Csatlakoztatás szabadon hozzáférhető földelt
konnektorba megfelelő csatlakozódugóval
X
Fix bekötés védővezetékkel rendelkező csatlako-
zódobozba
X
- Csatlakozóaljzatba való bekötéskor ügyeljen arra, hogy a
készülék felszerelését követően a csatlakozóaljzat köny-
nyen hozzáférhető legyen.
- A készülék fix bekötésekor rövidítse le a hálózati tápká-
belt, annyira, hogy az éppen elérje a készülék csatlakozó-
aljzatát. A hálózati tápkábel megrövidítésénél figyeljen
arra, hogy a készüléket a falról probléma nélkül le lehes-
sen venni.
11. Üzembe helyezés
A készülék üzemkész, amint rögzítették a felszerelésre előirány-
zott falon és elektromoson bekötötték azt.
f Húzza le a védőfóliát a kezelőegységről.
12. Hibaelhárítás
A hálózati tápkábelt – pl. annak meghibásodása esetén – csak
a gyártó által jóváhagyott szakszerelő cserélheti ki, eredeti pó-
talkatrész felhasználásával.
13. A készülék átadása
Mutassa be a felhasználónak a készülék funkcióit. Külön hívja
fel a figyelmét a biztonsági szempontokra. Adja át a felhasz-
nálónak a kezelési és telepítési útmutatót.
