Anhang: Anschlußpläne Apendix: Clamping plans
LUBING Top Klima System - 47 - LUBING Top Climate System

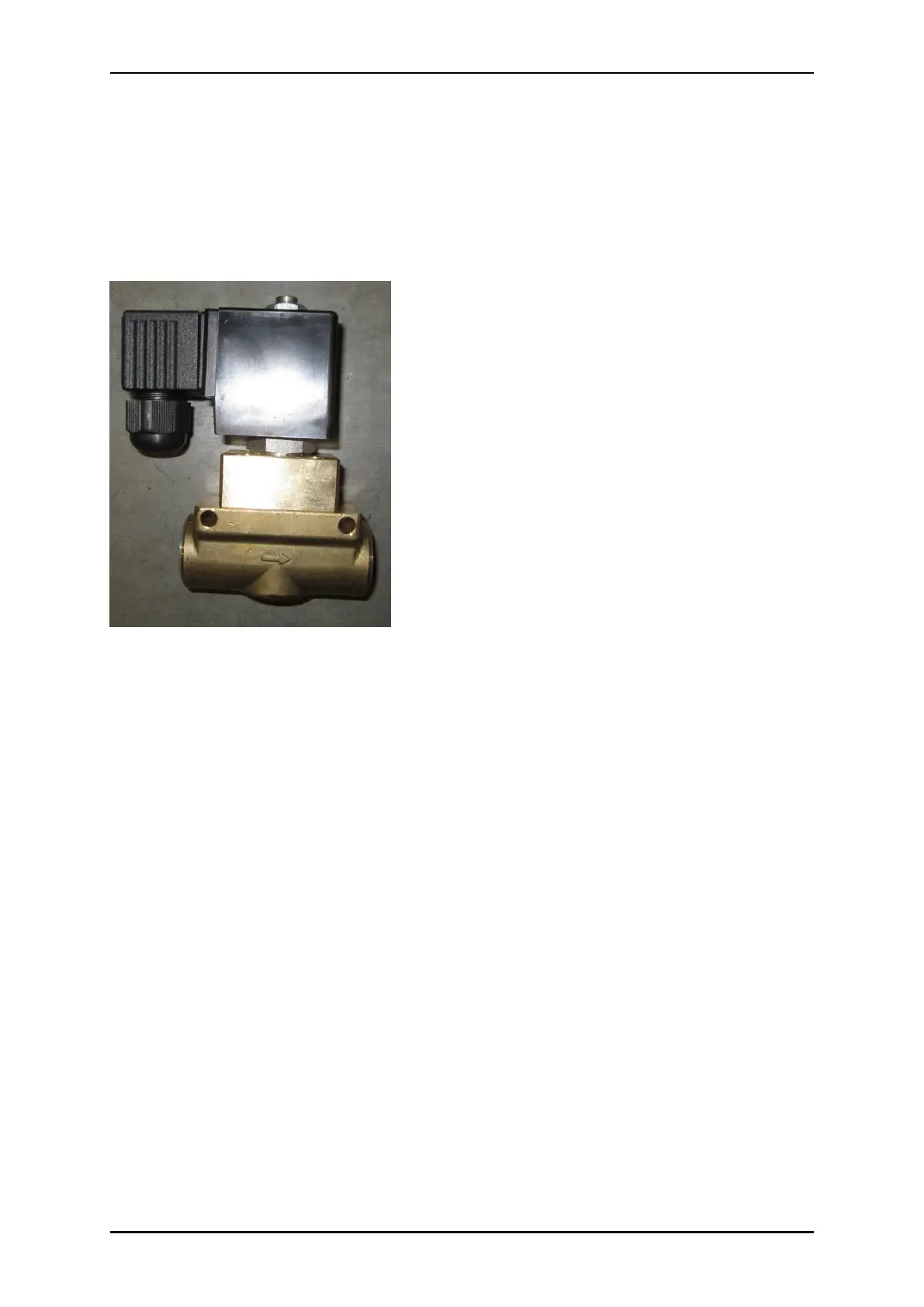

Hauptventil 7162 / 7163 Auf Ausführung achten (siehe Datenblatt Seite 3)!
Main valve Note the correct model (see list on page 3)!
Hochdruckventil 7150
High pressure valve
Technische Daten 7162 (1/2“) 7150 (1/2“)
Technical data 7163 (3/4“)
Gehäusewerkstoff: Messing Messing
Body materials: Brass Brass
Dichtwerkstoff: NBR NBR
Sealing materials: NBR NBR
Medien: Wasser Wasser
Fluids: Water Water
Max. Temperatur: + 55°C +55°C
Max. Temperature: + 55°C +55°C
Max. Druck 10 bar 70 bar
Max. Pressure 145 psi 1015 psi
Schutzart: IP 65 IP 65
Rating: IP 65 IP 65
Beschreibung
Zum vollständigen Öffnen des vorgesteuerten
Hauptventils ist eine Druckdifferenz von 0,5 bar
erforderlich.
Design
For opening the servo-valve completely it needs
0,5 bar pressure difference.
Stopfen
Der Stopfen wird zum Verschließen einzelner
Düsenaufnahmen verwendet, wenn im Bereich
der Sprühdüse kein Freiraum vorhanden ist.
Plug
The plug is used for the blocking of single noz-
zle connectors when not enough space is avail-
able for free fogging.
Düsen
Die Hochdruckdüsen sorgen bei Drücken ober-
halb von 50 bar für eine extrem feine Zerstäu-
bung des eingespritzten Wassers.
Verstopfte Düsenköpfe ca.10 min im Entkal-
kerbad oder im Essigsäurebad kochen. Danach
gründlich ausblasen.
Bei sehr kalkhaltigem oder eisenhaltigem Was-
ser eine Wasseraufbereitung der Pumpe vor-
schalten.
Nozzles
The high pressure nozzles are made for fogging
the water very quickly with pressures over 50
bar (725 psi).
Cook dirty nozzle-heads 10 min in descale-fluid
or in acetic acid. After that blow them with pres-
sure air.
In verry hard or iron water use a wathercleaning
system in front of the pump.
