Lubing Top Climate System - Controller Input Connections

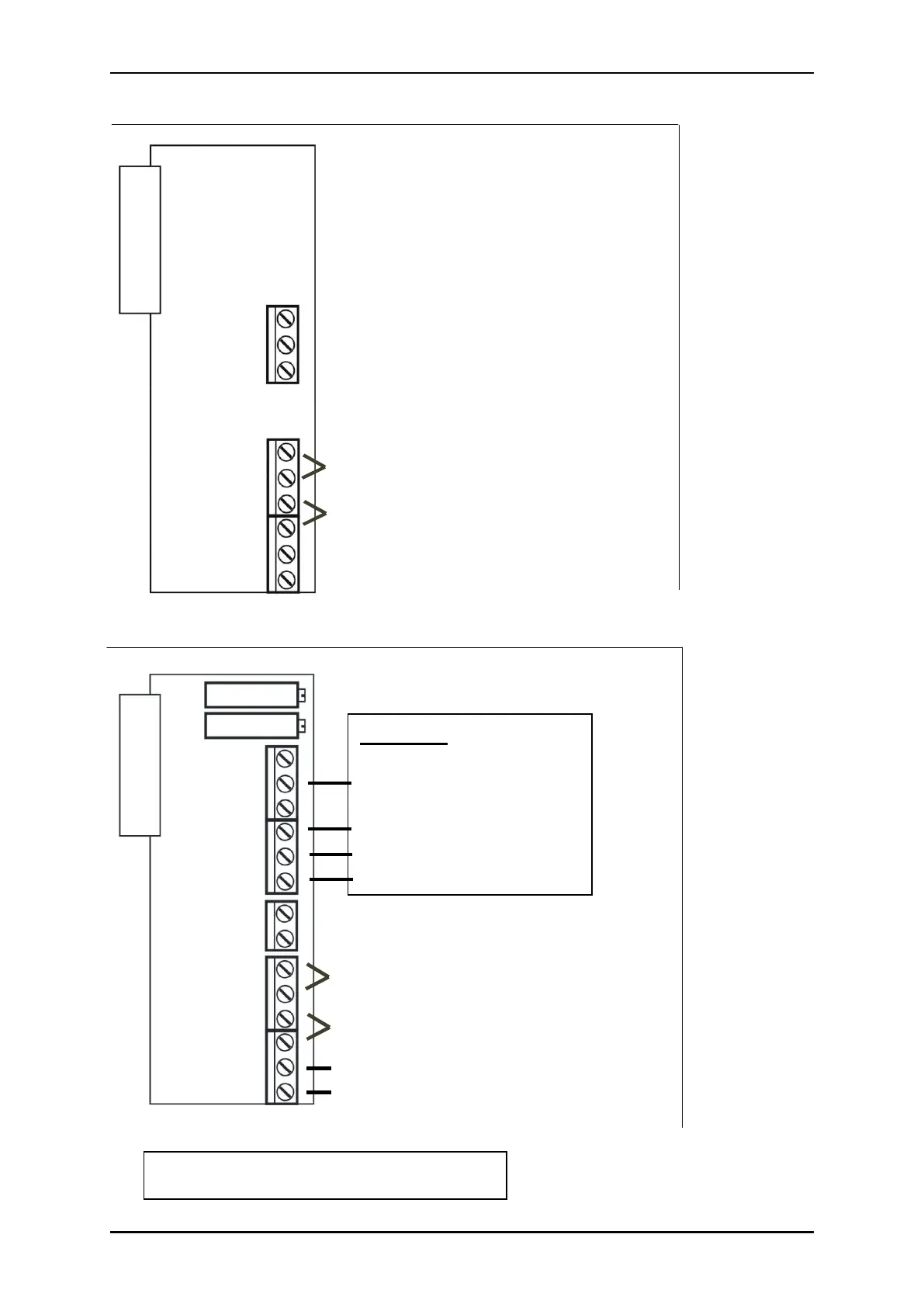

Anhang: Anschlußpläne Apendix: Clamping plans
LUBING Top Klima System - 51 - LUBING Top Climate System
DOL 114
Weiß / White (IN)
Blau / Blue (GND)
Schwarz / Black (IN)
Braun / Brown (15V=)
Eingänge / Inputs LC-1 / LC-2
Modul 1
IN 3: Klimarechner
Climatecomputer
IN 2: Klimarechner Haus 2*
Climatecomp. House 2*
IN 1(-) : Druckschalter (schwarz / black)
IN 1(+): Druckschalter (braun / brown) (10-30V =)
Pressure switch
* nur LC-2 + LCS-2 / LC-2 + LCS-2 only
** nur LCS-1 und LCS-2 / LCS-1 and LCS-2 only
IN 3: Klimarechner
Climatecomputer
IN 2: Klimarechner Haus 2*
Climatecomp. House 2*
IN 1(-) : Druckschalter (schwarz / black)
IN 1(+): Druckschalter (braun / brown) (10-30 V=)
Pressure switch
Eingänge / Inputs LCS-1 / LCS-2
Modul 1 + 2**
