69

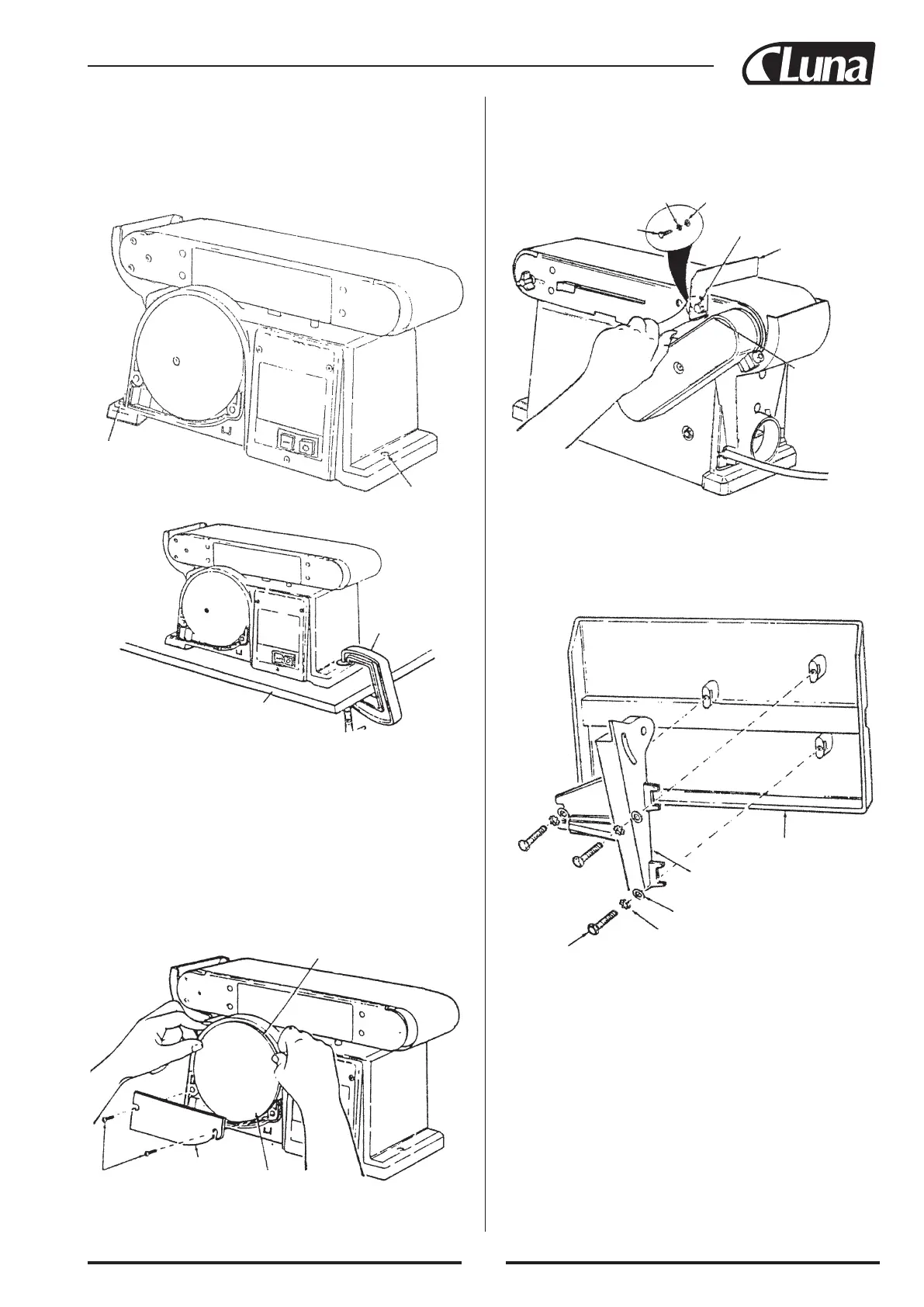

Otwór montażowy
Otwór montażowy
Stół warsztatowy
Ścisk
Tarcza ścierna
Śruby
Osłona
ochronna
Krążek z papieru
ściernego
Śruba
Podkładka płaska
Podkładka zabezpieczająca
Śruba
Płytka oporowa
Klucz
Stół szlifierki
Wspornik
Podkładka płaska (3)
Podkładka zabezpieczająca (3)
Śruba (3)
ZAKŁADANIE KRĄŻKA ŚCIERNEGO I
OSŁONY
1. Wziąć nowy krążek ścierny i zdjąć papier ochronny z tylnej
jego strony. Przyłożyć krążek do tarczy i docisnąć równomier-
nie dookoła.
2. Wyjąć z torby z elementami montażowymi osłonę ochronną i
dwa wkręty M4x12.
3. Przyłożyć osłonę w dolnej części tarczy ściernej.
4. Zamocować osłonę przy użyciu wkrętów, posługując się
wkrętakiem krzyżowym.
MONTAŻ PŁYTKI OPOROWEJ
1. Wyjąć z opakowania płytkę oporową oraz śrubę M6x14,
podkładkę płaską i podkładkę zabezpieczającą.
2. Przyłożyć płytkę jak na rysunku i zamocować za pomocą śruby.
MONTAŻ STOŁU SZLIFIERKI
1. Wyjąć z opakowania wspornik stołu, oraz 3 śruby M6x14 z
podkładkami płaskimi i zabezpieczającymi.
2. Dopasować wspornik do stołu, tak aby zgrały się otwory.
3. Zamocować wspornik do stołu śrubami, wg rysunku.
4. Wyjąć z części luzem podkładkę 6,5x17,8x1,6 i pokrętło
ustalające.
5. Dopasować wspornik stołu do otworów z boku podstawy.
Zwrócić uwagę, by czop wspornika wszedł w górny otwór.
6. Nałożyć podkładkę na gwint pokrętła i zamocować stół do
podstawy.
(1), a zatrzymuje się po naciśnięciu czerwonego guzika (0).
MONTAŻ
Szlifierkę należy przymocować do stołu warsztatowego lub
do mocnej płyty. Do tego celu można wykorzystać otwory
montażowe w podstawie maszyny. Można również mocować
szlifierkę przy wykorzystaniu dwóch ścisków śrubowych.
