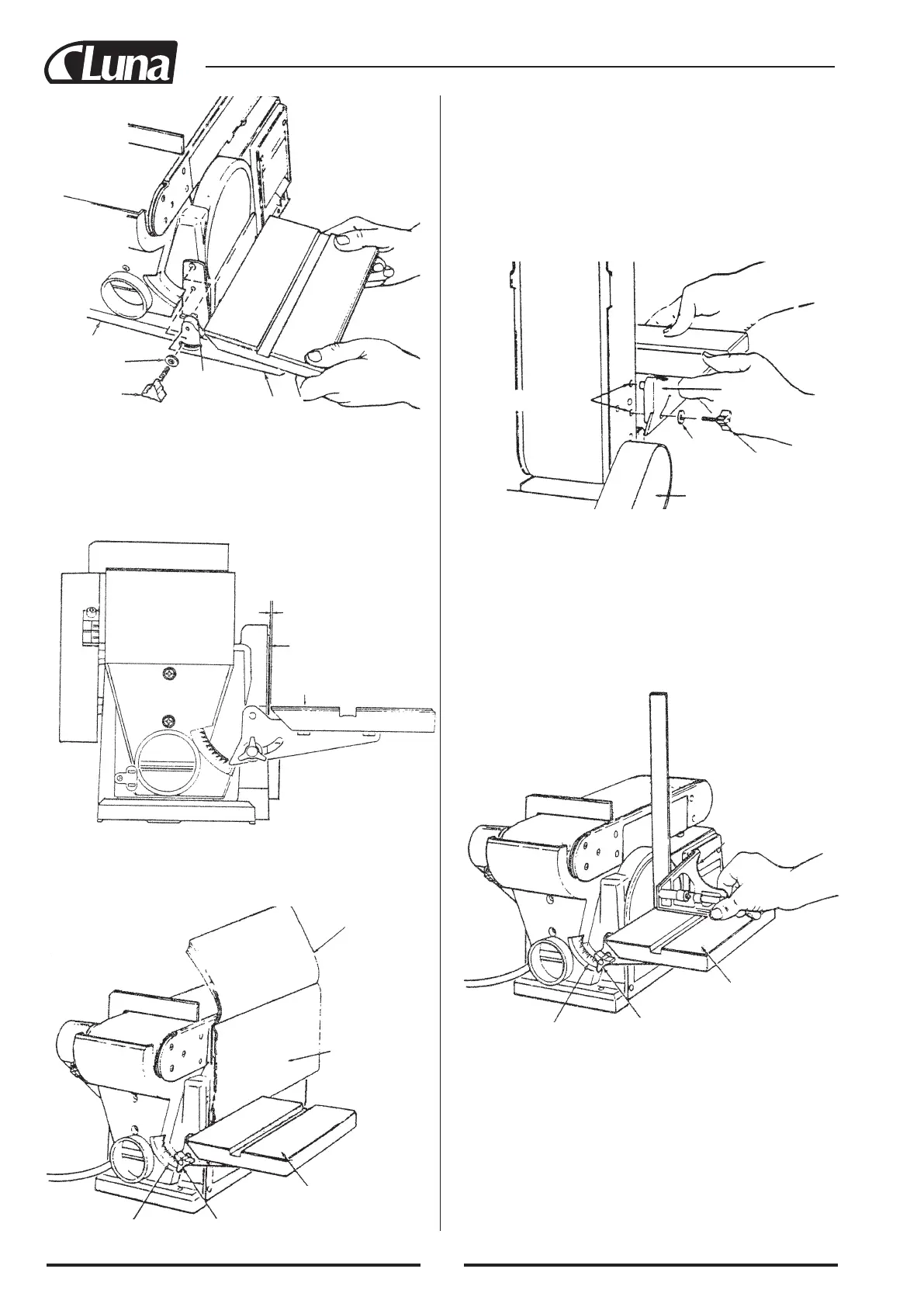

Wspornik
Otwory montażowe
Pokrywa paska
Podkładka
Pokrętło ustalające
Kątownik
warsztatowy
Stół
Pokrętło ustalające
Podziałka
Podstawa
Podkładka
Pokrętło
ustalające
Czop
wspornika
Wspornik
Maks. 2 mm
Powierzchnia
ścierna
Stół
Instrukcja
obsługi
10 kartek
Stół
Podziałka
Pokrętło ustalające
UWAGA! Aby obrabiany przedmiot albo palce nie zostały
wciągnięte w szczelinę pomiędzy stołem a powierzchnią ścierną,
krawędź stołu nie może być oddalona od tej powierzchni o więcej
niż 2 mm.
7. Poluzować trzy śruby i wyregulować ustawienie stołu.
8. Można wykorzystać instrukcję obsługi jako szczelinomierz.
Umieścić 10 kartek instrukcji pomiędzy krawędzią stołu a
krążkiem ściernym. Dosunąć stół do kartek i dokręcić trzy
śruby.
SZLIFOWANIE Z TAŚMĄ USTAWIONĄ
PIONOWO
1. Odłączyć płytkę oporową od łoża.
2. Odłączyć zespół stołu, przez wykręcenie pokrętła ustalającego.
Łoże taśmy może być uniesione do pozycji pionowej po poluzo-
waniu śrub (patrz rysunek na dole strony).
3. Dołączyć zespół stołu do otworów montażowych z boku łoża
taśmy. Zwrócić uwagę, by czop wspornika znalazł się w górnym
otworze.
REGULACJA STOŁU
UWAGA! PRZED PRZEPROWADZENIEM JAKICHKOLWIEK
REGULACJI NALEŻY ODŁĄCZYĆ ZASILANIE MASZYNY.
1. Przy użyciu kątownika warsztatowego skontrolować
prostopadłość ustawienia stołu względem krążka ściernego.
2. Jeżeli kąt pomiędzy stołem i krążkiem nie jest dokładnie prosty,
należy poluzować pokrętło ustalające i podregulować nachyle-
nie stołu. Na koniec dokręcić pokrętło.
3. Umieścić podziałkę na osłonie pyłowej, zgrywając z oznacze-
niem.
ZAKŁADANIE TAŚMY ŚCIERNEJ
PRZED PRZEPROWADZENIEM JAKICHKOLWIEK PRAC
MONTAŻOWYCH NALEŻY ODŁĄCZYĆ ZASILANIE
MASZYNY!
Na wewnętrznej stronie taśmy naniesione są strzałki kierunkowe.
Taśma musi poruszać się w kierunku tych strzałek, w przeciwnym
wypadku rozerwie się złącze taśmy.
1. Przestawić dźwignię napinającą w prawo, aby zmniejszyć
naprężenie taśmy.
2. Założyć nową taśmę ścierną, umieszczając ją pośrodku
szerokości walców.
